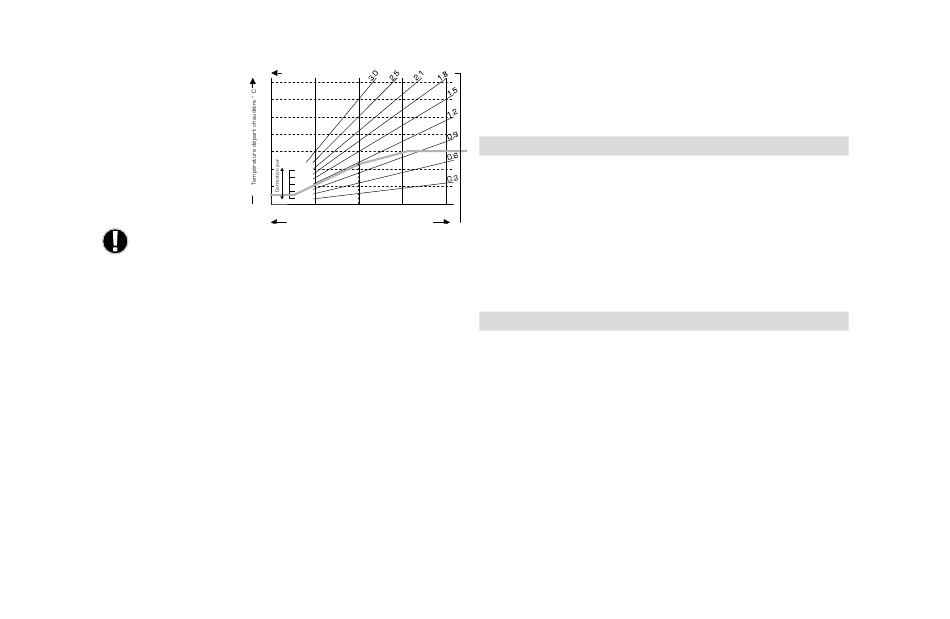

EXEMPLE 4 : CORRECTION
MAX./MIN.
Le repère 0° sélectionné avec
90
la 1ère partie de la courbe de
chauffage sélectionnée à 1.1 et
80
la 2ème partie de la courbe de
chauffage sélectionnée à 0.7 va
70
élever la température de l'eau
chaude de 38° à 42° avec une
60
température extérieure de 0°,
par rapport à une courbe de
50
chauffage simple à 0.9
Les limites 50°C max. et 25°C
40
min. ont été ajoutées.
30
20
20
Les paramètres suivants peuvent être utilisés pour le décalage parallèle de la carac-
téristique pour certaines périodes de temps comme le mode Jour et le mode Nuit.
MENU 5.4 CORRECTION JOUR = DÉCALAGE PARALLÈLE DE LA CARACTÉRISTIQUE
La correction du jour génère un décalage parallèle de la caractéristique de chauffage
pendant les heures de fonctionnement du jour, et comme elle dépend de la température
extérieure, il est possible que le chauffage du bâtiment ne soit pas optimisé avec la caracté-
ristique programmée. Si la caractéristique n'est pas optimisée, les effets suivants peuvent
être ressentis :
Par temps chaud - les pièces sont trop froides
Par temps froid - les pièces sont trop chaudes
Si tel est le cas, il faut réduire progressivement la pente de la courbe par paliers de 0.2 et
augmenter la correction du jour de 2-4 °C.
Au besoin, cette opération peut être répétée plusieurs fois.
Plage de sélection : de -10°C to 50°C / valeur par défaut : 5°C
MENU 5.5 CORRECTION NUIT = DÉCALAGE PARALLÈLE DE LA CARACTÉRISTIQUE
La correction Nuit génère un décalage parallèle de la caractéristique de chauffage pendant
les heures de fonctionnement en mode Nuit. Si une valeur négative est programmée pour
la correction nuit, la température de départ chaudière de référence est abaissée en consé-
quence pendant les heures de fonctionnement de nuit. La température des pièces sera
ainsi diminuée, ce qui permet de réaliser des économies d'énergie la nuit, mais aussi le jour
lorsque l'habitation est inoccupée.
Exemple : avec une correction de jour de +5°C et une correction de nuit de -2°C, on obtient
une baisse de la température de départ chaudière de référence de 7°C pendant la nuit.
Plage de sélection : de -30°C à 30°C / valeur par défaut : -2°C
MENU 5.6 AUGMENTATION DE LA TEMPÉRATURE DE CONFORT = DÉCALAGE PARAL-
LÈLE DE LA CARACTÉRISTIQUE
L'augmentation de la température de confort a été ajoutée à la correction du jour. De cette
manière, il est possible de chauffer rapidement et/ou d'élever la température des pièces
de vie à certains moments de la journée.
Plage de sélection : de 0°C à 15°C / valeur par défaut : 0°C = off
52
Courbe caractéristique
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Température extérieure ° C
MENU 5.7 RÉFÉRENCE/RÉELLE -
Valeur de référence autorisée minimum de la valeur de chauffage.
Plage de sélection de -10°C à -2 / Valeur par défaut : -2°C
MENU 5.8 RÉFÉRENCE/RÉELLE +
Valeur de référence autorisée maximum de la valeur de chauffage.
Plage de sélection de 2°C à 20 / Valeur par défaut : 2°C
PARAM CIRC.CH 2, MENU 6
Le menu 6 est activé lorsque le circuit de chauffage 2 (Circ. chauffage 2) est sélec-
tionné dans le menu 9.7.2
N.B. : La pompe est activée quand la température réelle départ chaudière < circulation
objectif 2.
MENU 6.1 JOUR E/H voir Menu 5.1
MENU 6.2 NUIT E/H voir Menu 5.2
MENU 6.3 COURBE voir le Menu 5.3 avec les exemples de courbes.
MENU 6.4 CORRECTION JOUR voir Menu 5.4
MENU 6.5 CORRECTION NUIT voir Menu 5.5
MENU 6.6 AUGMENTATION TEMP. CONFORT
PARAMÈTRES ECS, MENU 7
Le menu 7 est activé quand Eau chaude sanitaire est sélectionné dans le menu 9.7.2
MENU 7.1 EAU CHAUDE MIN.
Température d'eau chaude sanitaire min. en dehors des heures de fonctionnement.
Plage de sélection de 10°C à 80 / Valeur par défaut : 45°C
MENU 7.2 OBJECTIF ECS
Température ECS min. pendant les heures de fonctionnement.
Plage de sélection de 10°C à 80 / Valeur par défaut : 45°C
MENU 7.3 HYSTÉRÉSIS OBJECTIF ECS
Hystérésis chauffage eau chaude pendant les heures de fonctionnement.
Plage de sélection de +2°C à +20 / Valeur par défaut : +10°C
voir Menu 5.6
