BEISPIEL 4: MAX. / MIN.
GETEILT
90
Trennpunkt 0° ausgewählt mit
Heizkennlinie Teil 1 ausgewählt
80
bei 1,1 und Heizkennlinie Teil 2
ausgewählt bei 0,7 erhöht die 70
Vorlauftemperatur von 38° auf
60
42° bei einer Außentemperatur
von 0° im Vergleich zur einfa-
50
chen Heizkennlinie 0,9
Max. Begrenzung 50 °C und min.
40
Begrenzung 25 °C hinzugefügt
30
20
Die folgenden Einstellungen ermöglichen eine parallele Verschiebung der Kennli-
nie die somit unterschiedliche Heizeigenschaften erreichen.
MENÜ 5.4 TAGESKORREKTUR = PARALLELE ÜBERSETZUNG DER EIGENSCHAFT
Die Tageskorrektur ermöglicht eine parallele Verschiebung der Kennlinie für den
Betriebszeitraum Tagbetrieb. Dies macht sich erforderlich wenn das Gebäude mit
den eingestellten Werten nicht optimal beheizt wird. Wenn die Werte nicht optimiert
werden, können folgende Situationen auftreten:
bei warmem Wetter - die Räume sind zu kalt
bei kaltem Wetter - die Räume sind zu warm
In diesem Fall sollte die charakteristische Steigung nach und nach in Schritten von
0,2 verringert werden, wobei die Tages-Korrektur jedes Mal um 2 bis 4 °C angehoben
werden muss.
Dieses Verfahren kann bei Bedarf mehrere Male wiederholt werden.
Einstellbereich: von -10° C bis 50° C / / Standardeinstellung: 5° C
MENÜ 5.5 NACHTKORREKTUR = PARALLELE ÜBERSETZUNG DER EIGENSCHAFT
Die Nachtkorrektur ermöglicht eine parallele Verschiebung der Kennlinie für den
Betriebszeitraum Nachtbetrieb. Wenn ein negativer Wert für die Nacht-Korrektur ein-
gestellt wird, dann wird die Sollvorlauftemperatur entsprechend während der Betriebs-
stunden bei Nachtzeit herabgesetzt. Auf diese Art und Weise wird die Raumtemperatur
überwiegend in der Nacht, aber auch am Tag, wenn niemand zu Hause ist, herabgesetzt
und somit Energie eingespart.
Beispiel: Eine Tages-Korrektur von +5 °C und eine Nacht-Korrektur von -2 °C erzeugen
eine Sollvorlauftemperatur bei Nachtzeit-Betrieb, die unter 7 °C liegt.
Einstellbereich: von -30° C bis 30° C / / Standardeinstellung: -2° C
MENU 5.6 KOMFORTANH. = PARALLELE ÜBERSETZUNG DER EIGENSCHAFT
Die Anhebung der Komfort-Temperatur wird zu der eingestellten Tageskorrektur hinzuge-
fügt Auf diese Art und Weise kann ein schnelles Heizen und/oder eine höhere Tempera-
tur in den Wohnräumen zu einer bestimmten Zeit an jedem Tag vorgenommen werden.
Einstellbereich: von 0° C bis 15° C / / Standardeinstellung: 0° C = aus
34

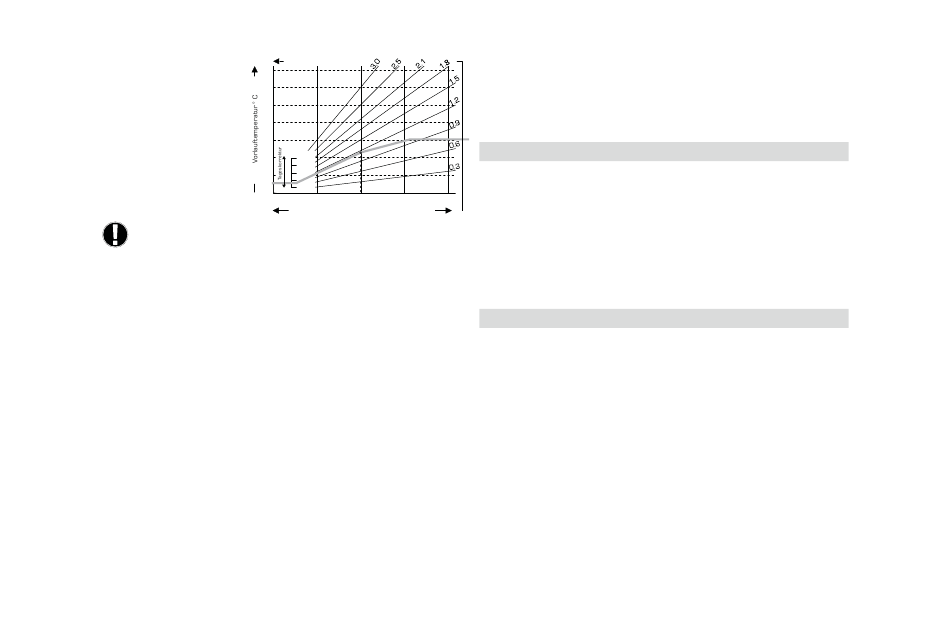

Charakteristische Kennlinie
+15
+10
+5
+0 °C
−5
20 10 0 -10 -12 -20
Außentemperatur ° C
MENÜ 5.7 SOLL/IST -
Zulässige Sollwert-Unterschreitung des Heizwerts.
Einstellbereich -10° C bis 2 / Standardeinstellung: -2° C
MENÜ 5.8 SOLL/IST +
Zulässige Sollwert-Überschreitung des Heizwerts.
Einstellbereich 2° C bis 20 / Standardeinstellung: 2° C
HEIZKREIS 2 EINSTELLUNGSMENÜ 6
Menü 6 ist aktiviert, wenn in Menü 9.7.2 Heizkreis 2 ausgewählt wird
Hinweis: Pumpe ist aktiviert, wenn tatsächliche Vorlauftemperatur < Solltemperatur 2
ist.
MENÜ 6.1 S/W TAG siehe Menü 5.1
MENÜ 6.2 S/W NACHT siehe Menü 5.2
MENÜ 6.3 KENNLINIE siehe Menü 5.3 einschließlich Kennlinienbeispiele.
MENÜ 6.4 TAGESKORREKTUR siehe Menü 5.4
MENÜ 6.5 NACHTKORREKTUR siehe Menü 5.5
MENÜ 6.6 ANHEBUNG DER KOMFORTTEMPERATUR
BWW-EINSTELLUNGEN, MENÜ 7
Menü 7 ist aktiviert, wenn Brauchwarmw. in Menü 9.7.2 ausgewählt wird
MENÜ 7.1 WARMWASSER MIN.
Min. Brauchwarmwassertemperatur außerhalb der Betriebszeiten.
Einstellbereich 10° C bis 80 / Standardeinstellung: 45° C
MENÜ 7.2 BWW-SOLL
Min. BWW-Temperatur während Betriebszeiten.
Einstellbereich 10° C bis 80 / Standardeinstellung: 45° C
MENÜ 7.3 BWW-SOLL-HYSTERESE
Hysterese Warmwasseraufheizung während Betriebszeiten.
Einstellbereich +2° C bis +20 / Standardeinstellung: +10° C
siehe Menü 5.6
