INSTALAREA IEŞIRILOR DE PUTERE
Informaţii privind siguranţa: alimentarea electrică trebuie complet întreruptă
înainte de începerea lucrărilor la sistemul de comandă şi la sarcinile conectate.
Avertizare: 230 Vca
Dacă pompa de circulaţie urmează a fi comandată prin servoregulator, deconectaţi cele trei
terminale ale cablului de siguranţă şi conectaţi cablul la pompa de circulaţie după cum urmează:
Verde/galben: Pământ PE
Albastru: Nul N
Maro/negru/gri: Fază L
Vă rugăm să reţineţi: dacă pompa nu este conectată, electricianul trebuie să
îndepărteze cablul.

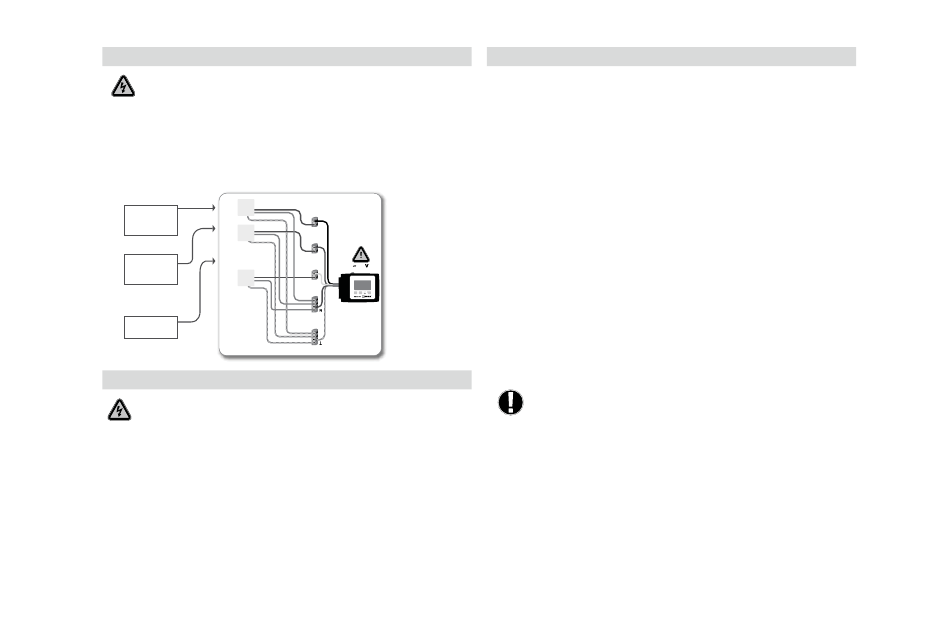

Ieşire 1--
Comandă pompă
P1
Fază L
Nul N
P2
Pământ PE
Ieşire 2-
Funcţie suplimentară
Fază L
Nul N
P3
Pământ PE
Ieşire 3-
Încălzire auxiliară
Fază L
Nul N
ALIMENTAREA ELECTRICĂ - RACORDUL ELECTRIC
Informaţii privind siguranţa: alimentarea electrică trebuie complet întreruptă
înainte de începerea lucrărilor la sistemul de comandă şi la sarcinile conectate.
Avertizare: 230 Vca
Vă rugăm să reţineţi: servoregulatorul nu înlocuieşte în nici un caz dispozitivele de
siguranţă. Dacă este necesar, trebuie luate măsurile necesare de precauţie, cum ar fi
protecţia contra îngheţului, opăririi, suprapresiunii, etc.
Servoregulatorul trebuie instalat numai de către un electrician calificat, în conformitate
cu standardele şi/sau reglementările locale în vigoare.
Servoregulatorul 90C trebuie conectat în felul următor:
se introduce ştecherul cablului marcat cu „Power supply" [Alimentare electrică] într-o
priză de 230 V / 50 Hz cu contact de pământare.
Cablare:
Verde/galben: Pământ PE
Albastru: Nul N
Maro: Fază L
CONFIGURAREA
AJUTOR LA PUNERE ÎN FUNCŢIUNE / ASISTENT DE CONFIGURARE
La prima pornire a servoregulatorului şi după setarea limbii şi a orei, sunteţi întrebat dacă
doriţi să parametraţi servoregulatorul folosind sau nu ajutorul la punerea în funcţiune.
Acest ajutor de punere în funcţiune poate fi terminat sau reapelat în orice moment în
meniul cu funcţii speciale 9.2. Ajutorul la punerea în funcţiune vă ghidează prin setările de
bază necesare în ordinea corectă şi asigură o scurtă descriere a fiecărui parametru de
pe afişaj.
Prin apăsarea tastei „esc" sunteţi readus la valoarea anterioară, astfel încât puteţi
reconsidera setarea anterioară şi o puteţi modifica dacă doriţi. Dacă apăsaţi „esc" de
mai multe ori, veţi reveni pas cu pas în modul de selectare, anulând astfel ajutorul pentru
punerea în funcţiune.
Negru
PUNEREA INDEPENDENTĂ ÎN FUNCŢIUNE
Dacă vă decideţi să nu folosiţi ajutorul pentru punerea în funcţiune, trebuie să efectuaţi
Maro
setările necesare în următoarea secvenţă:
~230
Gri
- Meniul 12.
- Meniul 3.
- Meniul 5
Albastru
- Meniul 8.
- Meniul 9.
Galben/Verde
- Meniul 4.2
Aveţi în vedere explicaţiile de pe paginile următoare pentru parametrii individuali
şi verificaţi dacă nu sunt necesare şi alte setări pentru aplicaţia dvs.
Limba
Ora, data şi orele de funcţionare
Setări pentru circuit încălzire, toate setările
Funcţii de protecţie, dacă sunt necesare
Funcţii speciale, dacă sunt necesare
Trebuie folosit modul de lucru „Manual" pentru a verifica ieşirile de
comandă cu consumatori conectaţi şi pentru a verifica plauzibilitatea
valorilor senzorilor. Apoi se trece pe modul automat.
