HC (TOPNÝ OKRUH) NASTAVENÍ, ODDÍL 5
ODDÍL 5.1 LETO/ ZIMA DEN = LETNÍ/ ZIMNÍ PŘECHOD V REŽIMU DEN
Jestliže je tato teplota dosažena na venkovním
senzoru během dne regulátor automaticky vypne
5. Odchod nastavenív
topení = Letní mód .
5.1 letní / zimní 18ºC
Jestliže venkovní teplota klesne pod tuto nastavenou
5.2 letní / zimní 12ºC hodnotu , topení je opět zapnuto = Zimní mód.
▲ ▼ Rozsah nastavení od 0°C do 30°C / standardní
Info
nastavení 18°C
Nastavení je platné pro denní topnou periodu,
stejně tak pro aktivovaný komfortní režim, nebo
aktivovaný útlumový režim.
ODDÍL 5.2 LÉTO/ ZIMA NOC = LÉTNÍ /ZIMNÍ PŘECHOD V REŽIMU NOC
Jestliže je tato teplota dosažena na venkovním senzoru během noci regulátor auto-
maticky vypne topení = Letní mód .
Jestliže venkovní teplota klesne pod tuto nastavenou hodnotu , topení je opět zapnuto =
Zimní mód.
Rozsah nastavení: 0°C až 30°C / Standardně 12°C
ODDÍL 5.3 KŘIVKA = STRMOST TOPNÉ KŘIVKY
Topná křivka je použita k nastavení teploty topné vody v přímé souvislosti s aktuální
venkovní teplotou.
Požadavky na topení jsou různé v souvislosti s typem budovy, tepelným ztrátám, stupněm
zaizolování, venkovní teplotě. Z toho důvodu regulátor pracuje na základě nastavené
topné křivky, ať už jednoduché, nebo rozdělené.
V jednoduchém nastavení může být křivka pomocí grafického diagramu. Strmost se
mění a spočtená teplota topné vody je zobrazena pro venkovní teplotu -20 °C.
V případě že je zvolen režim lomené křivky, nastavení je provedeno ve 3 krocích. Nejprve
se nastaví hodnoty pro rovnou křivku, poté zlomový bod a nakonec strmost křivky za
bodem zlomu. Jakmile nastavíme strmost křivky zobrazí se náklon a spočtená teplota
topné vody při venkovní teplotě -20 °C . Lomená křivka se často používá ke zvýšení úspor
energie.
Rozsah nastavení:
Rovná křivka : jednoduchá nebo lomená / Standardně jednoduchá
Strmost : 0.0...3.0 / Standardně : 0.8
Rozsah venkovnchí teplot.: +10°C...-10°C
Úhel: liší se, závisí na strmosti a bodu lomu

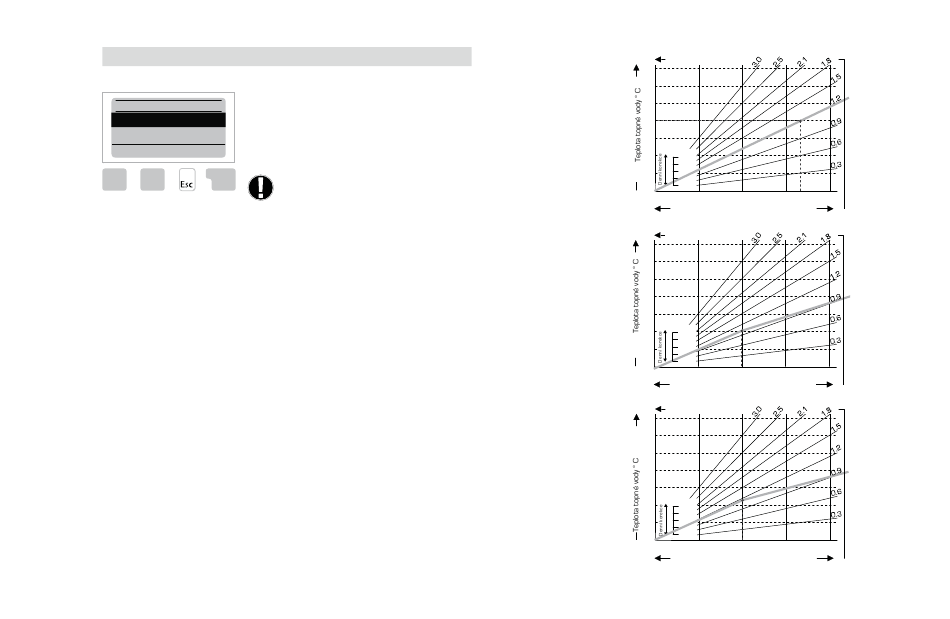

Graf znázorňuje závislost zvolené strmosti topné křivky (standardní křivky) na
propočtené reference teplotě topné vody topného okruhu. Optimální křivka je určena
průsečíkem spočtené maximální teploty topné vody a minimální venkovní teploty.
Maximální teplota topné vody 60°C a minimální venkovní teplota dle požadavků na
topení, vypočtna na -12°C.
Výsledek je křivka strmosti 1.2.
PŘÍKLAD 1: JEDNODUCHÁ
Topná křivka
KŘIVKA
90
80
70
60
50
40
30
20
20
Topná křivka
PŘÍKLAD 2: LOMENÁ
90
KŘIVKA
80
Bod lomu 0° zvolená strmost
části1 je 1.0 a strmost části
70
2 je 0.8 teplota topné vody
60
stoupne z 38°na 40° při
venkovní teplotě 0°. Možno
50
srovnat s topnou křivkou 0,9.
40
30
20
20
Topná křivka
PŘÍKLAD 3: SPLIT
90
Bod lomu 0° zvolená strmost
80
části1 je 1.1 a strmost části
2 je 0.7 teplota topné vody
70
stoupne z 38°na 42° při
60
venkovní teplotě 0°. Možno
srovnat s jednoduchou topnou
50
křivkou 0,9.
40
30
20
20
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Venkovní teplota ° C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Venkovní teplota ° C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Venkovní teplota ° C
