ESBE 90C-2 series Handbuch Seite 63

INSTALLATION AV STRÖMUTGÅNGAR
Säkerhetsåtgärder: Vid arbeten på regleringen och anslutna enheter måste
strömmen kopplas bort från alla poler.
Varning: 230 VAC
Om cirkulationspumpen ska styras via regleringen ska man ta bort de tre skyddskläm-
morna från den kabel som redan från leverans finns ansluten. Därefter ska kabeln anslutas
till cirkulationspumpen enligt följande:
Grön/gul : Skyddsledare PE
Blå: Nolledare N
Brun/svart/grå: Fas L

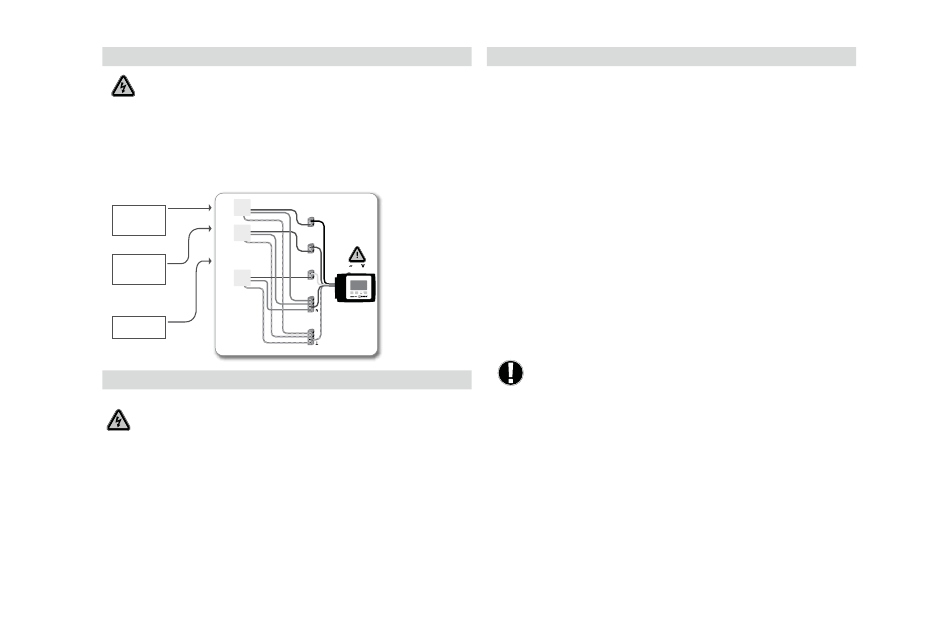

Utgång 1-Pumpreglering
P1
Fas L
Neutral N
Jord PE P2
Utgång 2-Extrafunktion
Fas L
Neutral N
P3
Jord PE
Utgång 3-Extravärme
Fas L
Neutral N
INSTALLERA CIRKULATIONSPUMPEN
Säkerhetsåtgärder: Vid arbeten på regleringen och anslutna enheter måste
strömmen kopplas bort från alla poler.
Varning: 230 VAC
Observera: Regleringen ersätter inte på något sätt säkerhetstekniska anordningar. Man
bör vid installationen se till att det även finns åtgärder för frost-, skållnings- och övertrycks-
skydd etc.
Installationen får endast utföras av utbildade fackmän samt enligt de lokala föreskrifterna.
Kabeldragningen av regleringen ska ske enligt följande, beskrivna ordningsföljd:
Anslut den förmonterade kabeln märkt "power supply" till ett jordat uttag med 230 V/50 Hz.
Kabeldragning:
Grön/gul: Skyddsledare PE
Blå: Nolledare N
Brun: Fas L
SET-UP
HJÄLP FÖR IDRIFTTAGNING/INSTÄLLNINGSGUIDE
Den första gången regleringen slås på, och efter det att språk och tid ställts in, visas
en fråga om du vill parametrisera regleringen med hjälp av inställningsguiden eller inte.
Inställningsguiden kan också avslutas eller öppnas igen när som helst under specialfunk-
tionsmenyn 9.2. Inställningsguiden leder dig genom de nödvändiga grundinställningarna i
rätt ordning och ger kortfattade beskrivningar av alla parametrar på displayen.
Om du trycker på knappen "esc" går du tillbaka till föregående värde så att du kan se den
valda inställningen igen och justera den vid behov. Om du trycker fler än en gång på "esc"
går du tillbaka steg för steg till urvalsläget och stänger då inställningsguiden.
EGEN IDRIFTSÄTTNING
Svart
Om du beslutar att inte använda inställningsguiden bör du göra de nödvändiga inställning-
arna i följande ordning:
Brun
- Meny 12.
~230
Grå
- Meny 3.
- Meny 5
- Meny 8.
Blå
- Meny 9.
- Meny 4.2
Gul/Grön
Språk
Tid, datum och drifttider)
Inställningar för värmekrets, alla inställningar
Skyddsfunktioner, vid behov
Specialfunktioner, vid behov
Driftläge "Manuell" bör användas för att testa kopplingsutgångarna med
förbrukarna anslutna och för att kontrollera att givarvärdena är rimliga.
Koppla därefter över till automatläge.
Observera förklaringarna för de enskilda parametrarna på följande sidor och
kontrollera om ytterligare inställningar behövs för din applikation.
63
