INSTALLATION DES SORTIES D'ALIMENTATION

Informations relatives à la sécurité : l'alimentation électrique doit être com-
plètement désactivée avant de démarrer des travaux sur le Moteur-Régulateur
et les charges connectées.
Avertissement : 230 VAC

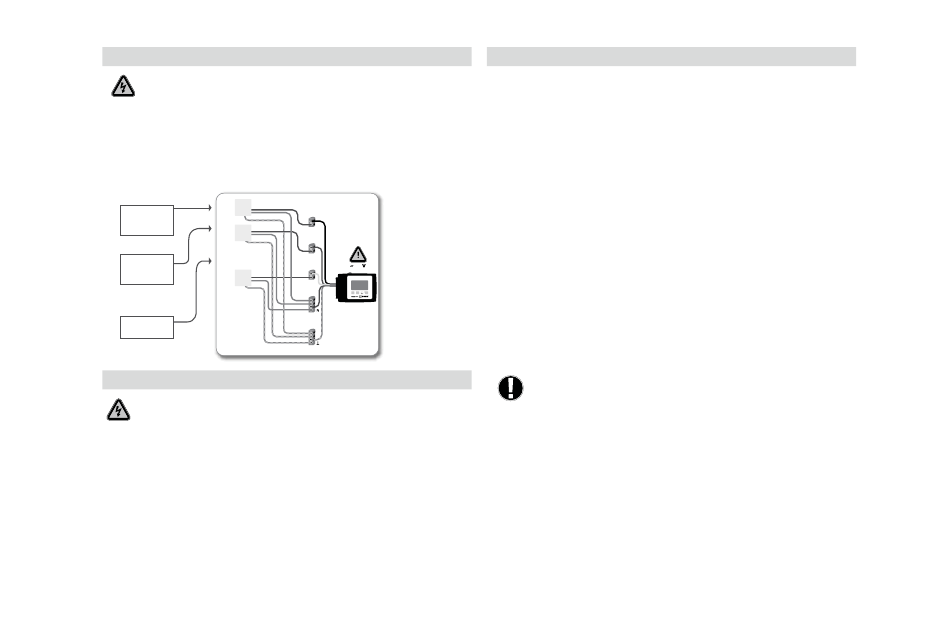

Si la pompe de circulation doit fonctionner via le Moteur-Régulateur, retirez les trois
connecteurs de sécurité du câble pré-câblé, puis connectez le câble à la pompe de circula-
tion de la manière suivante :
Vert/jaune : Terre PE
Bleu : Neutre N
Marron/noir/ Gris : Phase L
Veuillez noter : Si la pompe n'est pas connectée, l'électricien devra retirer le câble
Sortie 1-Com-
mande de pompe
P1
Phase L
Neutre N
Terre PE P2
Sortie 2-Fonction
supplémentaire
Phase L
Neutre N
P3
Terre PE
Sortie 3-Chauffage
auxiliaire
Phase L
Neutre N
ALIMENTATION ÉLECTRIQUE - BRANCHEMENTS ÉLECTRIQUES
Informations relatives à la sécurité : l'alimentation électrique doit être com-
plètement désactivée avant de démarrer des travaux sur le Moteur-Régulateur
et les charges connectées.
Avertissement : 230 VAC
Veuillez noter : le Moteur-Régulateur ne remplace en aucun cas les dispositifs de sécu-
rité. Des précautions telles que les protections contre le gel, les brûlures, les surpressions,
etc. doivent être pourvues dans l'installation si nécessaire.
Le Moteur-Régulateur doit être installé uniquement par un électricien qualité et conformé-
ment aux normes et/ou réglementations locales en vigueur.
Le branchement du Moteur-Régulateur 90C doit s'effectuer dans l'ordre suivant :
Branchez le câble pré-connecté portant l'étiquette "alimentation électrique" dans une prise
alimentée en 230 V / 50 Hz, munie de la terre.
Branchements :
Vert/Jaune : Terre PE
Bleu : Neutre N
Marron : Phase L
CONFIGURATION

AIDE POUR LA MISE EN SERVICE / ASSISTANT D'INSTALLATION

Après la première mise sous tension du Moteur-Régulateur et après avoir sélectionné la
langue et réglé la date et l'heure, une question s'affiche à l'écran vous demandant si vous
souhaitez programmer le Moteur-Régulateur en utilisant l'aide pour la mise en service.
Vous pouvez à tout moment désactiver ou activer l'aide pour la mise en service dans les
fonctions spéciales du menu 9.2. L'aide pour la mise en service vous guidera tout le long
de la procédure de programmation initiale dans le bon ordre, en affichant des descriptions
rapides pour chacun des paramètres.
Une pression sur la touche "esc" vous permet de revenir sur la valeur précédente, vous
permettant ainsi de l'afficher à nouveau ou de la modifier si nécessaire. Une nouvelle pres-
sion sur la touche "esc" vous permet de remonter pas à pas jusqu'au mode de sélection,
désactivant ainsi l'aide pour la mise en service.

MISE EN SERVICE SANS L'AIDE

Noir
Si vous avez décidé de ne pas utiliser l'aide pour la mise en service, vous devez programmer
le Moteur-Régulateur dans l'ordre suivant :
Marron
- Menu 12.
~230
Gris
- Menu 3.
- Menu 5.
- Menu 8.
Bleu
- Menu 9.
- Menu 4.2
Jaune/Vert
Langue
Heure, date et heures de fonctionnement
Paramètres pour le circuit de chauffage, tous les paramètres
Fonctions de protection si nécessaire
Fonctions spéciales si nécessaire
le mode de fonctionnement "Manuel" doit être utilisé pour tester
les sorties avec les consommateurs connectés et pour vérifier la
vraisemblance des valeurs des sondes. Sélectionnez ensuite le mode
automatique.
Lisez attentivement les explications des paramètres individuels dans les pages
suivantes, puis vérifiez si des paramètres supplémentaires sont nécessaires
pour votre application.
45
