ΑΛΛΑΓΕΣ ΣΤΗ ΜΟΝΑΔΑ
Αλλαγές στη συσκευή μπορεί να θέσει σε κίνδυνο την ασφάλεια και την λειτουργία της
μονάδας ή ολόκληρου του συστήματος.
- Αλλαγές, προσθήκες ή μετατροπές στη συσκευή δεν επιτρέπονται χωρίς γραπτή άδεια
από τον κατασκευαστή
- Απαγορεύεται επίσης να εγκαταστήσετε πρόσθετα εξαρτήματα που δεν έχουν δοκιμαστεί
μαζί με τον ελεγκτή
- Σε περίπτωση αμφιβολίας για ασφαλή λειτουργία της συσκευής, όπως π.χ. βλάβη ή φθορά
του κελύφους, πρέπει άμεσα να τίθεται εκτός λειτουργία
- Επιμέρους εξαρτήματα ή ανταλλακτικά που δεν είναι σε καλή κατάσταση πρέπει να
αντικαθιστούνται
- Χρησιμοποιείται πάντα γνήσια ανταλλακτικά και εξαρτήματα από τον κατασκευαστή
- Σημάνσεις της συσκευή από το εργοστάσιο δεν πρέπει να τροποποιηθούν, να καταργηθούν
ή να γίνουν δυσανάγνωστες
- Μόνο οι ρυθμίσεις που περιγράφονται σε αυτές τις οδηγίες μπορεί να χρησιμοποιηθούν
στον ελεγκτή
- Εάν το πλαστικό κάλυμμα του ελεγκτή έχει ανοιχτεί η εγγύηση παύει να ισχύει άνευ όρων
ΕΓΓΥΗΣΗ ΚΑΙ ΕΥΘΥΝΗ
Ο ελεγκτής έχει κατασκευαστεί και δοκιμαστεί με αυστηρές απαιτήσεις υψηλής ποιότητας
και ασφαλείας. Ο ελεγκτής έχει εγγύηση καλής λειτουργίας την περίοδο δύο ετών από την
ημερομηνία πώλησης.
Η εγγύηση και η ευθύνη δεν περιλαμβάνει ζημίες σε πρόσωπα ή σε υλικές ζημίες οι οποίες
μπορεί να αποδοθούν σε ένα ή σε περισσότερα από τα ακόλουθα αίτια:
- Ανικανότητα τήρησης των οδηγιών εγκατάστασης και λειτουργίας
- Λανθασμένη εγκατάσταση, ή θέση σε λειτουργία, ή συντήρηση και λειτουργία
- Εσφαλμένη εκτέλεση επισκευών
- Μη εξουσιοδοτημένες διαρθρωτικές αλλαγές στην μονάδα
- Εγκατάσταση πρόσθετων εξαρτημάτων που δεν έχουν δοκιμαστεί μαζί με τη μονάδα
- Κάθε ζημία που προκύπτει από συνεχή βεβιασμένη χρήση της μονάδας παρά την προφανή βλάβη
- Από την μη χρησιμοποίηση γνήσιων ανταλλακτικών και εξαρτημάτων
- Χρήση της συσκευής για διαφορετικό σκοπό από τον προορισμό της
- Λειτουργία της μονάδας πάνω ή κάτω από τις οριακές τιμές που αναφέρονται στις
προδιαγραφές
ΤΟΠΟΘΕΤΗΣΗ ΕΛΕΓΚΤΗ
Τα kit προσαρμοστή που απαιτούνται για τις βάνες
ADAPTER K IT VRG801 ADAPTER K IT VRG900
ανάμιξης ESBE παρέχονται μαζί με τον ελεγκτή. Συνδέστε
το ελεγκτή με την βάνα ανάμιξης όπως ενδείκνυται στη
σύντομη οδηγία που παρέχεται σε κάθε kit προσαρμοστή.
Ο ελεγκτής μπορεί επίσης να χρησιμοποιηθεί για βάνες άλλου κατασκευαστή με τη χρήση
διαφόρων ειδικών kit προσαρμοστή που διατίθενται από την ΕSBE κατόπιν παραγγελίας.
242

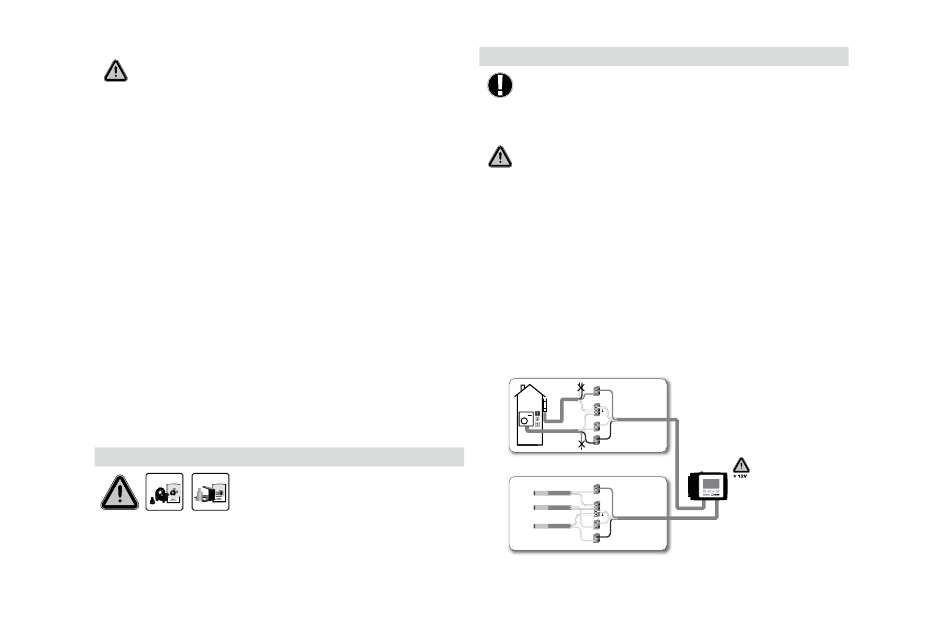

ΕΓΚΑΤΑΣΤΑΣΗ ΑΙΣΘΗΤΗΡΩΝ ΘΕΡΜΟΚΡΑΣΙΑΣ
Εάν επιδιώκονται τα καλώδια αισθητήρων μπορούν να επεκταθούν σε ένα μέγιστο
μήκος 30m χρησιμοποιώντας ένα καλώδιο με μια διατομή τουλάχιστον 0.38mm².
Σιγουρευτείτε ότι δεν υπάρχει καμία αντίσταση επαφών!
Τοποθετήστε τον αισθητήρα ακριβώς στην περιοχή μέτρησης! Μπορείτε να
χρησιμοποιήσετε κατάλληλο κυάθιο για την τοποθέτηση του αισθητήρα, αυτό
εξαρτάται από τις θερμοκρασιακές απαιτήσεις της εκάστοτε εφαρμογής.
Τα καλώδια των αισθητήρων θερμοκρασίας πρέπει να οδεύουν χωριστά από τα
καλώδια τάσης κεντρικών αγωγών!
ΑΙΣΘΗΤΗΡΑΣ ΠΡΟΣΑΓΩΓΗΣ CRS211:
Ο αισθητήρας είναι καλωδιωμένος, και πρέπει να τοποθετηθεί σε μια κατάλληλη θέση στο
σωλήνα προσαγωγής του κυκλώματος θέρμανσης, η στήριξης γίνεται με τον συνοδευτικό
συνδετήρα. Για να σιγουρευτείτε ότι η σωστή θερμοκρασία καταχωρείται, ο αισθητήρας πρέπει
να περιβληθεί με τη μόνωση σωλήνων.
ΑΙΣΘΗΤΗΡΑΣ ΕΞΩΤΕΡΙΚΟΣ CRS214:
Τοποθετήστε τον εξωτερικό αισθητήρα σε μια σκιερή θέση χωρίς άνεμο στη βόρεια πλευρά του
κτηρίου.
Συνδέστε το καλώδιο στο κιβώτιο του αισθητήρα - η πολικότητα δεν πειράζει σε αυτήν την
περίπτωση. Ανάλογα με την θερμική αδράνεια του συστήματος θέρμανσης, προκειμένου να ληφθεί
υπόψη η θερμότητα αποθήκευσης, τοποθετείστε το πίσω μέρος του κιβωτίου του αισθητήρα στην
πλινθοδομή.
ΑΙΣΘΗΤΗΡΑΣ ΧΩΡΟΥ CRS231:
Εάν χρησιμοποιηθεί ένας αισθητήρας χώρου, θα πρέπει να συνδεθεί ως εξής: Αφαιρέστε την
μόνωση 40 mm από το καλώδιο 4x0.38 mm² και συνδέστε το στο τερματικό του θερμοστάτη
στις κλέμμες πίσω από τη μαύρη βάση στήριξης Η πολικότητα σύνδεσης δεν έχει σημασία στην
προκειμένη περίπτωση.
4
Κόκκινο
Λευκό
3
2
Κίτρινο
1 Μπλε
S3
Κόκκινο
Λευκό
S4
Λευκό
S7
Κίτρινο
Μπλε
Πορτοκαλί
