ESBE 90C-2 series Handbuch Seite 222

EKVITERMNÍ REGULÁTOR
CZ
PROSÍM ČTĚTE POZORNĚ TYTO INSTRUKCE PŘED POUŽITÍM EKVITERMNÍHO
REGULÁTORU.
O EKVITERMNÍM REGULÁTORU
Ekvitermní regulátor řady 90 C-2 usnadňuje efektivní regulaci Vašeho systému vytápění.
Regulátor je uživatelsky příjemný pro svou funkčnost a jednoduché, menu včetně
vysvětlivek.
Pro každý jednotlivý krok v procesu vstupu jsou přiřazeny funkce a vysvětlení. Nabídka
regulátoru obsahuje klíčová slova pro měřené hodnoty a nastavení stejně tak jako
pomocný text nebo jasně strukturované symboly.
Důležité body charakteristiky ekvitermního regulátoru řady 90C-2:
- Popisy symbolů a texty na prosvíceném displeji.
- Jednoduché zobrazení aktuálních naměřených hodnot.
- Přehledy a monitorování systému pomocí symbolů.
- Rozšířené nastavení včetně vysvětlivek
- Zámek nastavení lze aktivovat jako prevenci před nechtěným přestavením.
- Obnovení předešlého nastavení, poopřípadě továrního nastavení.
- Calibrarea complet automată a poziţiei ventilului cel puţin odată pe zi şi deasemenea
după întreruperile de tensiune.
- Unghiul de operare al ventilului de amestec poate fi reglat în gama 90º/180º la 270º
ODPADY A OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Regulátor je zahrnut do evropské direktivy RoHS 2002/95/EC platné pro omezení
užití nebezpečných látek, elektrických a elektronických zařízení.
Zařízení nesmí být odhozeno do běžného kumunálního opdpadu. Musí být
dodrženy platné místní předpisy pro nakládání s odpady.
222
ŘADY 90C-2
1
6
10

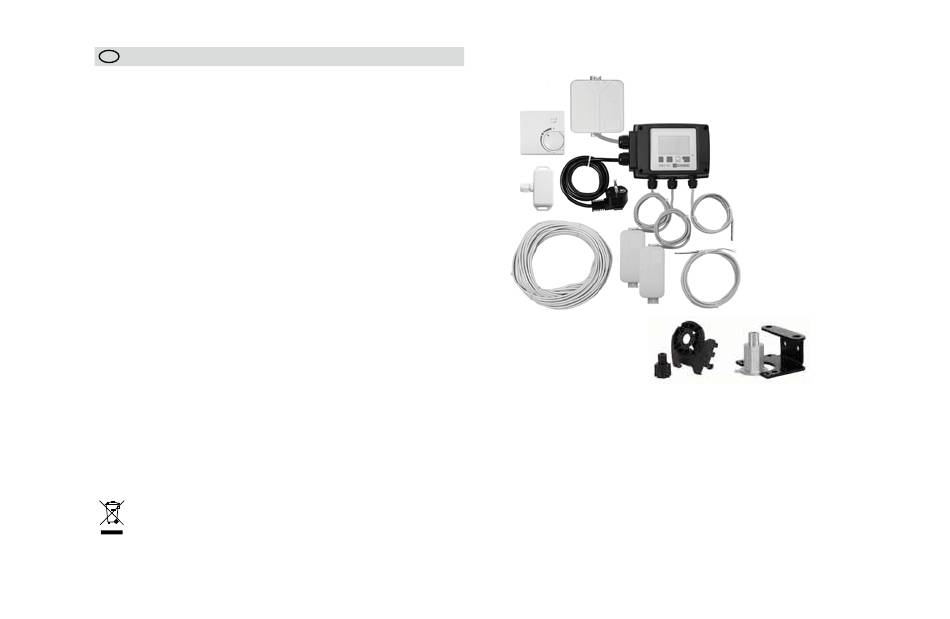

1. Lze připojit volitelné vnitřní čidlo
2. Ovládací výstupy jsou předpřipojeny
3.
Provozní test a zobrazení aktuálního stavu na displeji
4. Plně grafický display s rozlišením 128x164 bodů
5. Fungování s popisem aktuálního stavu a měkké ovládací knoflíky
6.
Venkovní senzor
7.
1.5 m dlouhý napájecí kabel, připravený k připojení
8. Senzory jsou předpřipojeny
9. Senzorul de tur cu cablu de 1,5m este precablat
10.
Venkovní čidlo v krabičce a 20m dlouhý kabel.
11.
Univerzální senzor - ∅5mm, 1,5m
12. Montážní sada pro ventily ESBE řady VRG, VRB
13. Montážní sada pro ventily řady MG, G, 3F, BIV, 3H, 3HG
2
3
7
9
8
8
11
12
13
