ELEKTRISÜSTEEMI ÜHENDAMINE
Ohutusalane teave: enne automaatikaseadme ning sellega seotud seadmete
ühendamist peab elektritoide olema väljalülitatud.
Hoiatus: 230 V

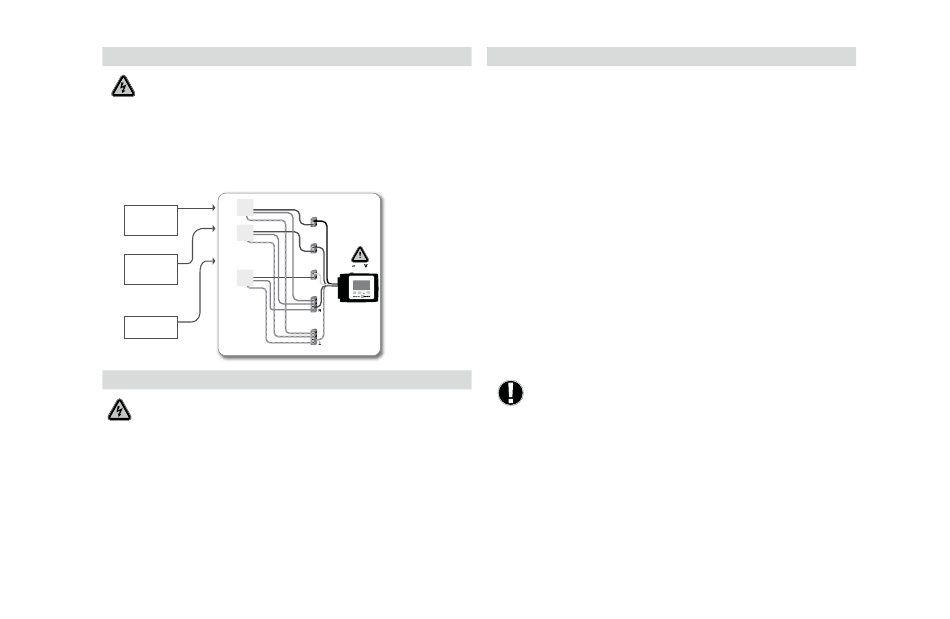

Kui tsirkulatsioonipumpa juhitakse automaatikaseadmest, eemaldage eelnevalt ühenda-
tud kaabli kolm kaitseklemmi ning ühendage kaabel tsirkulatsioonipumbaga järgmiselt:
Roheline/kollane: maandus PE
Sinine: neutraal N
Pruun/must/hall: faas L
Pidage meeles: kui pumpa ei ühendata, tuleks elektrikul see kaabel eemaldada.
1. väljund
pump
P1
Faas L
Neutraal N
Maandus PE
P2
2. väljund
erifunktsioon
Faas L
Neutraal N
P3
Maandus PE
3. väljund
lisaküte
Faas L
Neutraal N
TOITEALLIKAS - ELEKTRIÜHENDUSED
Ohutusalane teave: enne automaatikaseadme ning sellega seotud seadmete
ühendamist peab elektritoide olema väljalülitatud.
Hoiatus: 230 V
Pidage meeles: automaatika ei asenda mingil juhul kaitseseadmeid. Paigaldamisel tuleb
vajadusel rakendada ettevaatusabinõud külmumise, kõrvetamise ja ülerõhu puhuks.
Automaatikat võib paigaldada ainult vastava väljaõppega elektrik vastavalt standarditele
ja/või kohalikele eeskirjadele.
90C automaatika tuleks kaablitega ühendada järgmises järjekorras:
ühendage silti "toiteallikas" kandev eelnevalt ühendatud kaabel maanduskontaktiga 230 V
/ 50 Hz pistikusse.
Ühendamine:
Roheline/kollane: maandus PE
Sinine: neutraal N
Pruun: faas L
SEADISTAMINE
KÄIVITAMISABI
Automaatika esimesel sisselülitamisel, pärast keele ja kellaaja seadmist, ilmub ekraa-
nile päring, kas soovite automaatika parameetreid seadistades kasutada käivitamisabi
või mitte. Käivitamisabi on võimalik välja lülitada või uuesti aktiveerida mis tahes ajal
erifunktsioonide menüü 9.2 abil. Käivitamisabi juhib teid läbi vajalike põhisätete korrektses
järjekorras ning kuvab ekraanile iga parameetri lühikirjeldusi.
Vajutades klahvile "Välju", suunatakse teid tagasi eelmisele väärtusele, et saaksite valikud
üle vaadata ning vajadusel kohandada. Vajutades klahvi "Välju" rohkem kui üks kord, suu-
natakse teid samm-sammu haaval tagasi valikurežiimi, tühistades selliselt käivitamisabi
valikud.
VABA KÄIVITAMINE
Must
Kui otsustate käivitamisabi mitte kasutada, peaksite seadistama järgmises järjekorras:
Pruun
- menüü 12.
~230
- menüü 3.
Hall
- menüü 5
- menüü 8.
Sinine
- menüü 9.
- menüü 4.2
Kollane/roheline
keele valik
kellaaeg, kuupäev ja tööajad
küttesüsteemi seadistamine, kõik seaded
kaitsefunktsioonid vajadusel
erifunktsioonid vajadusel
kasutusrežiimi "Manuaalne" tuleks kasutada ühendatud tarbijate korral
lülitite väljundite ning andurite väärtuste tõenäolisuse testimiseks. Seejä-
rel lülitage seade automaatrežiimi.
Jälgige järgmistel lehtedel toodud parameetrite kirjeldusi ning kontrollige, kas
teie rakendust on vaja täpsemalt seadistada.
