CENTRALINA CLIMATICA
IT
PRIMA DI INSTALLARE LA CENTRALINA CLIMATICA LEGGERE
BENE QUESTE ISTRUZIONI.
INFORMAZIONI SULLA CENTRALINA CLIMATICA
La centralina climatica Series 90C-2 con regolatori integrati, permettono un utilizzo
efficiente e controllo del Vs. sistema di riscaldamento. Il regolatore impressiona in
particolar modo per via della sua semplicità delle funzioni e utilizzo.
Per ogni passo del procedimento iniziale, è disponibile un tasto per singola funzione.Il
menu del regolatore contiene parole chiave per valori misurati e impostazioni e testi
di aiuto o grafiche ben strutturate.
Per ogni passo nel processo di immissione, i singoli tasti di inserimenti dei dati vengono
assegnati a funzioni appropriate e spiegati. La centralina climatica contiene dei lemmi
per i valori misurati e le impostazioni e testi esplicativi o disegni strutturati chiaramente.
Caratteristiche importanti della Series 90C-2:
- Presentazione di immagini e testi in un display illuminato
- Semplice visualizzazione degli attuali valori di misurazione
- Statistica e monitoraggio del sistema mediante statistica grafica ecc.
- Ampi menu di impostazione con spiegazione
- Blocco del menu per evitare modifiche involontarie nelle impostazioni
- Resettaggio a valori selezionati precendenti o ai valori preimpostati in fabbrica
- Calibrazione automatica completa delle posizioni della valvola almeno una volta al giorno.
- È possibile modificare l'intervallo operativo della valvola del miscelatore 90º/180º o 270º
SMALTIMENTO E SOSTANZE NOCIVE
L´apparecchio è conforme alla direttiva europea RoHS 2002/95/EC per le limitazioni
d'uso di certe sostanze nocive nell'apparecchiatura elettrica ed elettronica.
Il prodotto non deve essere smaltito tra i rifiuti urbani. Questo vale in partico-
lare per il circuito stampato. Lo smaltimento speciale di determinati compo-
nenti può essere richiesto per legge o dettato da considerazioni ambientali.
Attenersi alle norme locali vigenti.
78

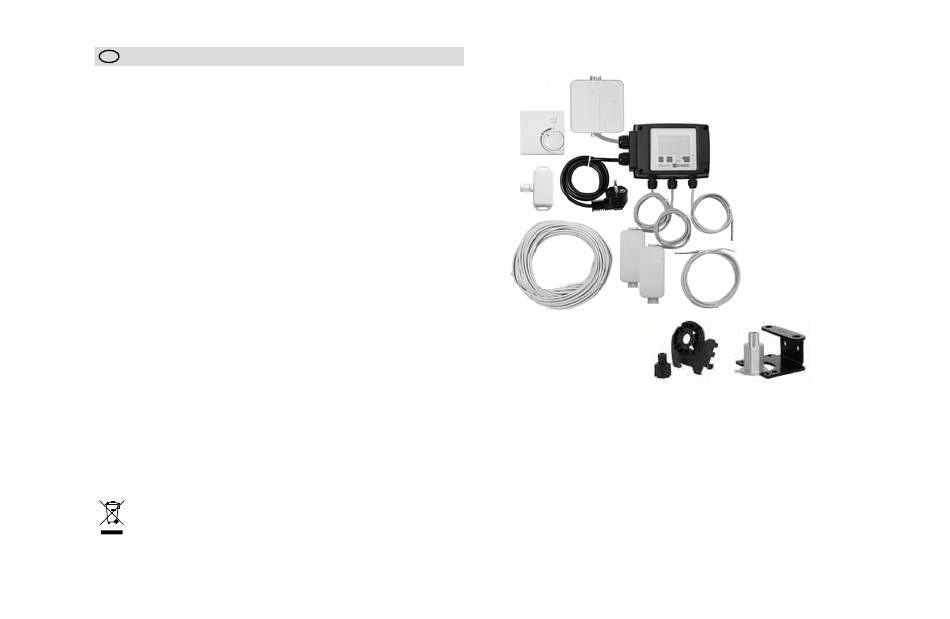

SERIES 90C-2
1
6
10
1. Si possono collegare ulteriori sonde ambiente opzionali
2. Il box delle uscite di potenza è precablato
3.
Test funzione mediante display con LED
4. Schermo grafico da 128x164 punti
5. Funzionamento autoesplicativo mediante pulsanti software
6.
Sonda esterna
7.
Il cavo di 1,5 m per l'alimentazione elettrica con spina è pronto per il collegamento.
8. I box per sonde sono precablati.
9. Il sensore del tubo di mandata con cavo da 1,5 m è precablato
10
I cavi da 20 m per le sonde sono opzional
.
11
Sonda universale - ∅5mm, 1,5m
.
12 Kit adattatore ESBE, valvole VRG, VRB
.
13 Kit adattatore ESBE, valvole MG, G, 3F, BIV, 3H, 3HG
.
2
3
7
9
8
8
11
12
13
