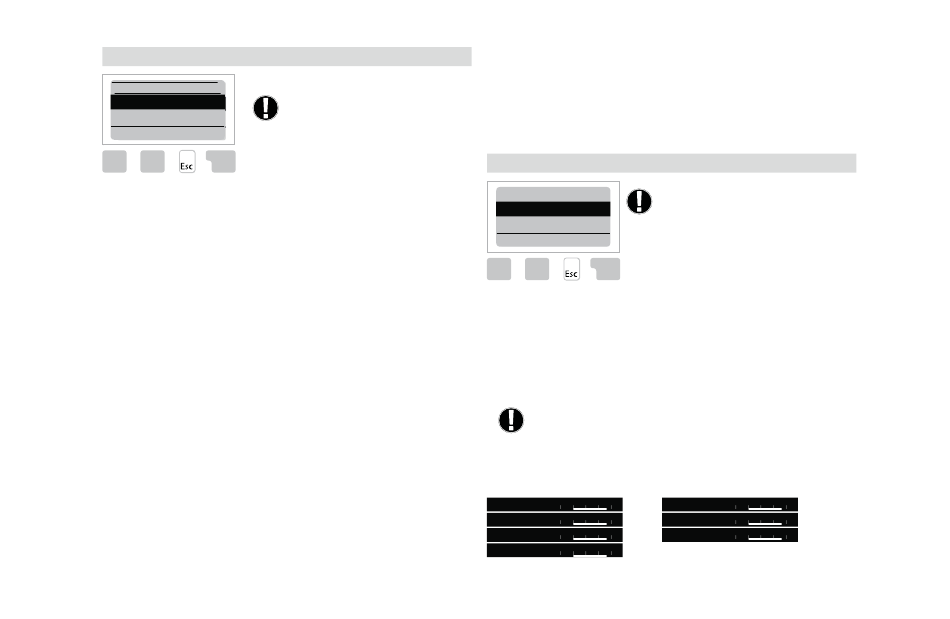

AUSWERTUNG, MENÜ 2
Funktionskontrolle des Systems mit Betriebsstunden
2. Auswert. verl. usw.
Für Auswertungen von Systemdaten ist es
2.1 Heute
wesentlich, dass die Zeit auf dem Regler
2.2 28 Tage genau eingestellt wird. Bitte beachten Sie,
dass die Uhr noch ungefähr 24 Stunden weitergeht,
▲ ▼
OK
wenn der Hauptstrom unterbrochen wurde und
danach zurückgesetzt werden muss. Unsachgemä-
ßer Betrieb oder eine falsche Zeit können zur Folge
haben, dass Daten gelöscht, falsch aufgezeichnet
oder überschrieben werden
Der Hersteller übernimmt keine Haftung für die aufgezeichneten Daten!
2.1 HEUTE (=VORLAUFTEMPERATUR WÄHREND DER LETZTEN 24 STUNDEN)
In der Grafikübersicht wird der Verlauf der Außen- und Vorlauftemperatur während er
letzten 24 Stunden angezeigt. Die rechte Taste ändert die Zeiteinheit und mit den beiden
linken Tasten können Sie durch das Diagramm blättern.
2.2 28 TAGE (=VORLAUFTEMPERATUR WÄHREND DER LETZTEN 28 TAGE)
In der Grafikübersicht wird der Verlauf der Außen- und Vorlauftemperatur während der
letzten 28 Stunden angezeigt. Die rechte Taste ändert die Zeiteinheit (Tage) und mit den
beiden linken Tasten können Sie durch das Diagramm blättern.
2.3 AUSSEN 8760 STD. (1 JAHR)
Menü 2.3.1 Aktuelles Jahr
Menü 2.3.2 Vorjahr
Menü 2.3.3 Vor 2 Jahren
x Std.: º C Stunden. Anzahl an Heizstunden, wenn eine Heizung benötigt wird, d.h. Stunden
mit niedrigerer Außentemperatur als spezifiziert.
x T: ºC Tage. Anzahl an Heizstunden, wenn eine Heizung benötigt wird, d.h. Tage mit niedri-
gerer Außentemperatur als spezifiziert.
2.4 VORLAUF 8760 STD. (1 JAHR)
Menü 2.4.1 Aktuelles Jahr
Menü 2.4.2 Vorjahr
Menü 2.4.3 Vor 2 Jahren
x Std.: Anzahl an Stunden mit Vorlauftemperatur, die höher ist als spezifiziert.
x Tage: Anzahl an Tagen mit Vorlauftemperatur, die höher ist als spezifiziert.
2.5 BETRIEBSSTUNDEN HEIZKREIS
Menü 2.5.1 Anzeige der Betriebsstunden der Zirkulationspumpe/Hilfsheizung
Menü 2.5.2 Datum, an dem die Messung begonnen hat.
2.6 BETRIEBSSTUNDEN BWW
Menü 2.6.1 Anzeige der Betriebsstunden des BWW
Menü 2.6.1 Datum, an dem die Messung begonnen hat
2.7 BETRIEBSSTUNDEN HEIZKREIS 2
Menü 2.7.1 Anzeige der Betriebsstunden der Zirkulationspumpe
Menü 2.7.2 Datum, an dem die Messung begonnen hat.
2.8 BETRIEBSSTUNDEN ANFORDERUNG
Menü 2.8.1 Anzeige der Betriebsstunden der Hilfsheizung
Menü 2.8.1 Datum, an dem die Messung begonnen hat
2.9 FEHLERMELDUNGEN
Anzeige der letzten drei Fehler im System mit Angabe von Datum und Uhrzeit.
2.10 RESET / LÖSCHEN
Die einzelnen Auswertungen zurücksetzen/löschen. Wenn Sie „Alle Statistiken" auswäh-
len, dann wird alles außer dem Fehlerprotokoll gelöscht.
ZEITEN, MENÜ 3
3. Zeiten verl.
Die zugehörigen Temperatursollwerte sind in
Menü 5 „Einstellungen" spezifiziert!
3.1 Uhrzeit und Datum
MENÜ 3.1 UHRZEIT UND DATUM
3.2 Sommerzeit
Dieses Menü wird zur Einstellung der aktuellen Uhrzeit
▲ ▼
OK
und des aktuellen Datums verwendet.
Für eine einwandfreie Funktion des Reglers und der
Auswertungen für die Systemdaten ist es wesentlich,
dass die Uhrzeit auf dem Regler genau eingestellt ist.
Bitte beachten Sie, dass die Uhr noch ungefähr 24
Stunden weitergeht, wenn der Hauptstrom unterbrochen
wurde und danach zurückgesetzt werden muss.
MENÜ 3.2 SOMMERZEIT
Uhr automatisch auf Sommer-/Winterzeit umstellen.
MENÜ 3.3 HEIZKREIS TAG
Dieses Menü wird für die Auswahl der Zeiten des Tagezeit-Modus für den Heizkreis ver-
wendet; drei Zeiträume können für jeden Wochentag spezifiziert und auf den nächsten
Tag kopiert werden.
Einstellbereich: Drei Zeitbereiche für jeden Wochentag
Standardeinstellung: Mo - So 6:00 - 22:00
Hinweis: Siehe Menü 5.6 für die zugehörigen Temperatureinstellungen
Uhrzeiten, die nicht spezifiziert sind, werden automatisch als Nachtzeit-Modus betrach-
tet. Die Einstellzeiten werden nur in der Betriebsart „Automatisch" des Heizkreises
berücksichtigt.
Bsp.:
0 6 12 18 24
Mo
3.2.1. 3.2.1.
0 6 12 18 24
Mi
3.2.1. 3.2.1.
Fr 0 6 12 18 24
3.2.1. 3.2.1.
So 0 6 12 18 24
3.2.1.
0 6 12 18 24
Di
0 6 12 18 24
Do
Sa 0 6 12 18 24
