ПРИСОЕДИНЕНИЕ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ
Информация о безопасности: перед началом работ на контрольных и
питающих нагрузках, подающее напряжение должно быть полностью выключено.
Предупреждение: 230 В перем тока
Если циркуляционный насос работает через контроллер, снимите защиту от
предварительно подсоединённого кабеля и подключите кабель к циркуляционному насосу
в следующем порядке:
Зелёный/Жёлтый:
Синий:
Коричневый/чёрный/серый:
Пожалуйста заметьте: Если насос не подключён, то электрик должен убрать кабель.

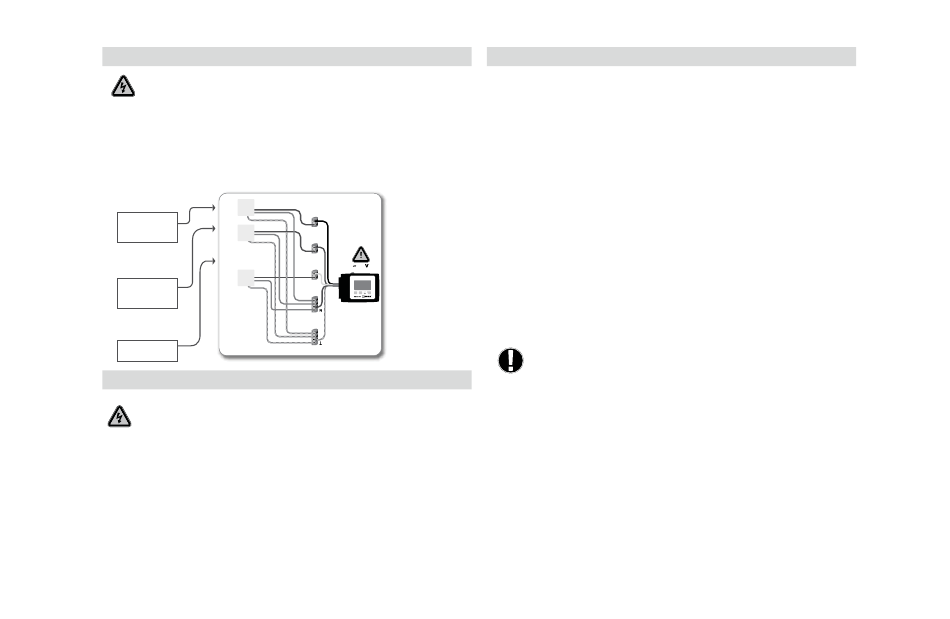

Выход 1-
P1
Контроль насоса
фаза L
Нейтраль N
P2
Земля РЕ
Выход 2-
Дополнительная
функция
P3
фаза L
Нейтраль N
Земля РЕ
Выход 3-
Вспомогательный
подогреватель
фаза L
Нейтраль N
ОБЕСПЕЧЕНИЕ ПИТАНИЯ - ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ
Информация о безопасности: перед началом работ на контрольных и питающих
нагрузках, подающее напряжение должно быть полностью выключено.
Предупреждение: 230 В перем тока
Пожалуйста заметьте: Контроллер не заменяет никаких устройств безопасности.
В случае необходимости, должно быть установлено дополнительное оборудование от
замерзания, ожогов и высокого давления.
Контроллер должен устанавливаться только квалифицированным электриком в
соответствии с действующими стандартами и/или местными предписаниями.
Контроллер 90C должен быть подключен в следующем порядке:
Вставьте предварительно соединённый кабель, маркированный "power supply" (подача
питания), в контакт 230 В / 50 Гц с заземлением.
Подключение:
Зелёный/жёлтый: Земля PE
Синий: Нейтраль N
Коричневый: Фаза L
Земля PE
Нейтраль N
Фаза L
Чёрный
Коричневый
~230
Серый
Синий
Зелёный/Жёлтый
УСТАНОВКА
COMMISSIONING HELP / SET-UP WIZARD
Во время первого включения контроллера, после установки языка и времени, появится
сообщение с вопросом, желаете ли вы установить параметры на контроллере при помощи
"Мастера настройки" для установки или нет? Функция "мастера настройки" установки
может быть активировано или выключено в любой момент в специальной функции в меню
9.2. "Мастер настройки" поможет вам сделать базовые настройки в правильном порядке и
представит короткое описание каждого параметра на дисплее.
Нажав кнопку "Esc" вы можете переместиться на один шаг назад к предыдущему
параметру для просмотра его величины и регулировки при необходимости. Нажав "Esc"
больше чем один раз, вы можете переместиться обратно шаг за шагом к выбранному
режиму, таким образом, отменяя помощь мастера настройки.
ПОМОЩЬ ПРИ ЗАПУСКЕ
Если вы решаете не использовать помощь при запуске, то вам необходимо провести
установки в следующем порядке:
- Меню 12. Язык
- Меню 3. Время, дата и время работы)
- Меню 5. Установки отопительного контура
- Меню 6. Защитные функции если необходимо)
- Меню 9. Специальные функции, если необходимо)
- Меню 4,2. Для проверки выходов переключателя, соединённых с потребителем,
и для контроля правдоподобности величин датчика, должен быть
использован режим работы "Manual" (Ручной). Затем переключите на
автоматический режим.
Помните, что объяснение индивидуальных параметров находится на последующих
страницах и проверьте, есть ли необходимые установки для вашего применения.
117
