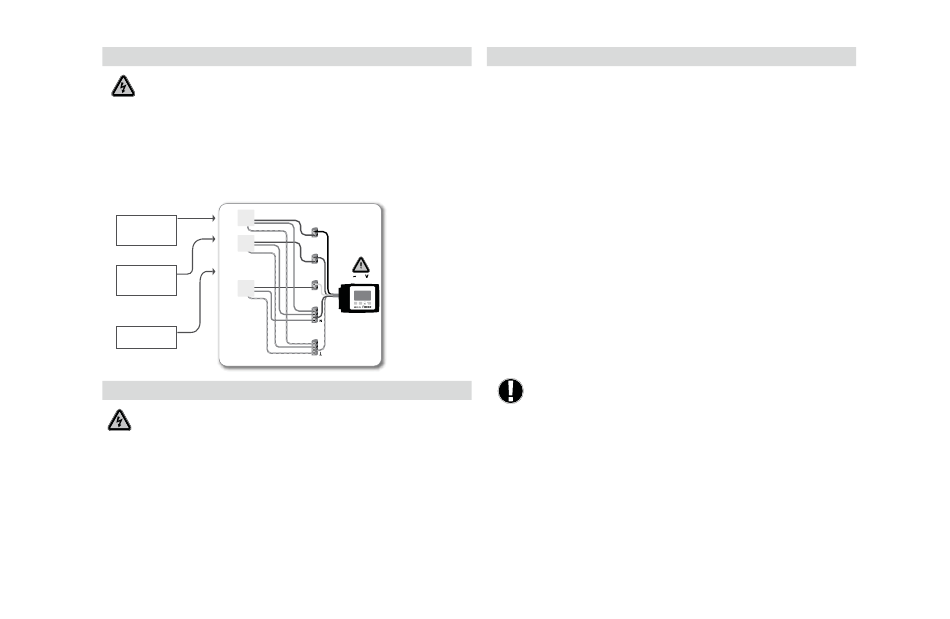

ΕΓΚΑΤΑΣΤΑΣΗ ΗΛΕΚΤΡΙΚΩΝ ΣΥΝΔΕΣΕΩΝ
Πληροφορίες ασφάλειας: Η παροχή ηλεκτρικού ρεύματος πρέπει να ί εντελώς
κλειστή προτού να αρχίσει η εργασία στον ελεγκτή και τα συνδεδεμένα φορτία.
Προειδοποίηση: 230 VAC
Εάν ο κυκλοφορητής πρόκειται να χρησιμοποιηθεί μέσω του ελεγκτή, αφαιρέστε τα τρία
τερματικά ασφάλειας από το καλώδιο του κυκλοφορητή που ήδη είναι συνδεδεμένο στον
ελεγκτή ως εξής:
Πράσινο/κίτρινο:
Γείωση PE
Μπλε:
Ουδέτερος N
Καφέ/μαύρο/γκρι:
Φάση L
Παρακαλώ σημειώστε: Εάν ο κυκλοφορητής δεν συνδεθεί, ο ηλεκτρολόγος πρέπει να
αφαιρέσει το καλώδιο από τον ελεγκτή.
Έξοδος 1-
Έλεγχος κυκλοφορητή
P1
Φάση L
Ουδέτερος N
P2
Γείωση PE
Έξοδος 2-
Πρόσθετη λειτουργία
Φάση L
Ουδέτερος N
P3
Γείωση PE
'Έξοδος 3-
Εφερδ. θέρμανση
Φάση L
Ουδέτερος N
ΤΡΟΦΟΔΟΣΙΑ ΠΑΡΟΧΗΣ - ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ
Πληροφορίες ασφάλειας: Η παροχή ηλεκτρικού ρεύματος πρέπει να εντελώς
κλειστή προτού να αρχίσει η εργασία στον ελεγκτή και τα συνδεδεμένα φορτία.
Προειδοποίηση: 230 VAC
Παρακαλώ σημειώστε: Ο ελεγκτής δεν αντικαθιστά σε καμία περίπτωση τις συσκευές
ασφάλειας. Οι προφυλάξεις όπως η προστασία παγετού, ζεματίσματος και υπερπίεσης, κ.λπ.,
πρέπει να παρασχεθούν στην εγκατάσταση εάν είναι απαραίτητο.
Ο ελεγκτής πρέπει να εγκατασταθεί μόνο από έναν καταρτισμένο ηλεκτρολόγο σύμφωνα με
τα πρότυπα ή/και τους τοπικούς κανονισμούς.
Ο 90C ελεγκτής πρέπει να συνδεθεί με καλώδιο σύμφωνα με την ακόλουθη διάταξη:
Συνδέστε το προσυνδεδεμένο καλώδιο με στην σήμανση «παροχή ηλεκτρικού ρεύματος» σε
μια υποδοχή πρίζας 230 V /50 Hz με γείωση.
Καλωδίωση:
Πράσινο/κίτρινο:
Γείωση PE
Μπλε:
Ουδέτερος N
Καφέ:
Φάση L
ΡΥΘΜΙΣΕΙΣ
ΒΟΗΘΕΙΑ ΕΝΑΡΞΗΣ / ΟΔΗΓΟΣ ΡΥΘΜΙΣΕΩΝ
Την πρώτη φορά που ο ελεγκτής τίθεται σε λειτουργία, μετά τη επιλογή της γλώσσας και της
ώρα, εμφανίζεται ένα ερώτημα σχετικά με το αν θέλετε να κάνετε παραμετροποίηση του
ελεγκτή χρησιμοποιώντας την ανάθεση βοήθειας ή μη. Η ανάθεση βοήθειας μπορεί επίσης
να αναιρεθεί ή να κληθεί εκ νέου ανά πάσα στιγμή στο ειδικό μενού λειτουργιών 9.2. Ο
οδηγός σας καθοδηγεί με τις απαραίτητες βασικές ρυθμίσεις με τη σωστή σειρά, και παρέχει
σύντομες περιγραφές της κάθε παραμέτρου στην οθόνη.
Πατώντας το πλήκτρο "ESC" σας πηγαίνει πίσω στην προηγούμενη τιμή έτσι μπορείτε να
δείτε την επιλεγμένη ρύθμιση και πάλι ή να την αλλάξετε αν αυτό είναι επιθυμητό. Πατώντας
το "ESC" περισσότερο από μία φορά σας πηγαίνει πίσω βήμα προς βήμα στη θέση επιλογής,
ως εκ τούτου ακυρώνεται η ανάθεση βοήθειας.
ΕΝΑΡΞΗ ΛΕΙΤΟΥΡΓΙΑΣ
Μαύρο
Εάν αποφασίσετε να μην χρησιμοποιήσετε την ανάθεση βοήθειας, θα πρέπει να κάνετε τις
απαραίτητες ρυθμίσεις με την εξής σειρά:
- Μενού 12.
Καφέ
- Μενού 3.
~230
- Μενού 5
Γκρι
- Μενού 8.
- Μενού 9.
Μπλε
- Μενού 4.2
Κίτρινο/Πράσινο
Προσέξτε τις εξηγήσεις για τις επιμέρους παραμέτρους που ακολουθούν στις
επόμενες σελίδες, και ελέγξτε εάν απαιτούνται περαιτέρω ρυθμίσεις για την δικής
σας εφαρμογή.
Γλώσσα
Ώρα, την ημερομηνία και τις ώρες λειτουργίας
Ρυθμίσεις για το κύκλωμα θέρμανσης, όλες οι ρυθμίσεις
Προστατευτικές λειτουργίες αν χρειάζεται
Ειδικές λειτουργίες αν χρειάζεται
Θέση λειτουργίας "Χειροκίνητη" θα πρέπει να χρησιμοποιείται για τη δοκιμή
των εξόδων που συνδέονται με φορτία καταναλωτών, και για το έλεγχο της
ορθότητας των τιμών των αισθητήρων. Στη συνέχεια γίνεται μετάβαση στην
αυτόματη λειτουργία.
