HC (ОТОПИТЕЛЬНЫЙ КОНТУР) УСТАНОВКИ, МЕНЮ 5
MEНЮ 5.1 S/W ДЕНЬ = ЛЕТО/ЗИМА ПЕРЕКЛЮЧЕНИЕ В РЕЖИМЕ ДЕНЬ
Если эта величина превышает показания наружного
датчика во время промежутков работы в режиме
5. Выход установки
дневного времени, то контроллер автоматически
выключит отопительный контур = Летний режим работы.
5.1 S/W День 18ºC
Если наружная температура опускается ниже этой
5.2 S/W Ночь 12ºC
величины, то отопительный контур включится опять =
Зимний режим работы.
▲ ▼
Инфо
Установочный диапазон: от 0 °C до 30 °C / установка по
умолчанию: 18
В дополнение ко времени работы в нормальном
режиме дневного времени, эта установка также
действительна для промежутков времени,
при которых активировано форсированное
повышение комфортной температуры.
MEНЮ 5.2 S/W НОЧЬ = ЛЕТО/ЗИМА ПЕРЕКЛЮЧЕНИЕ В РЕЖИМЕ НОЧЬ
Если эта величина превышает показания наружного датчика во время промежутков
работы в режиме ночного времени, то контроллер автоматически выключит отопительный
контур = Летний режим работы.
Если наружная температура опускается ниже этой величины, то отопительный контур
включится опять = Зимний режим работы.
Установочный диапазон: от 0 °C до 30 °C / по умолчанию: 12
MEНЮ 5.3 КРИВАЯ = НАКЛОН ХАРАКТЕРИСТИКИ КРИВОЙ ОТОПЛЕНИЯ
Контроль температуры в подающей магистрали происходит в зависимости от внешней
температуры с использованием линейной характеристики.
Требование для отопления различное из-за различных типов зданий/изоляции/типа
отопления/наружной температуры. По этой причине контроллер может использовать
нормальную (прямую) кривую (Простая установка) или скорректированную кривую
(Скорректированная установка).
В простой установке, кривая может быть отрегулирована при помощи графической
диаграммы. Наклон изменяется и расчётная постоянная температура подачи
трубопровода показана -20 °C.
Если выбран режим корректирования, то характерная кривая настраивается в 3 этапа.
Сначала устанавливается стандартный наклон, затем точка прерывания и, в конечном
итоге, крутизна кривой после прерывания. Во время настройки кривой, показывается
крутизна наклона и расчётная референсная температура Подача в трубопроводе для
-20 °C, наружного воздуха. Скорректированная кривая часто выбирается для компенсации.
Диапазон установки:
Характерная кривая: простая или прерывистая / По умолчанию: простая
Наклон: 0.0...3.0 / По умолчанию: 0.8
Точка прерывания при наружной температуре: +10 °C...-10 °C
Угол: отклонения, зависит от крутизны и точки прерывания
Диаграмма показывает влияние выбранной крутизны характерной кривой (стандартная
кривая) на расчётную постоянную температуру Подачи в трубопроводе отопительного
контура. Правильная кривая достигается установкой точки пересечения расчётной
максимальной температуры Подача в трубопроводе и минимальной наружной
температуры.
Пересечение наружней температуры -12 °C и температуры подающей линии 60
кривую с наклоном 1.2.
°C
°C
°C дает

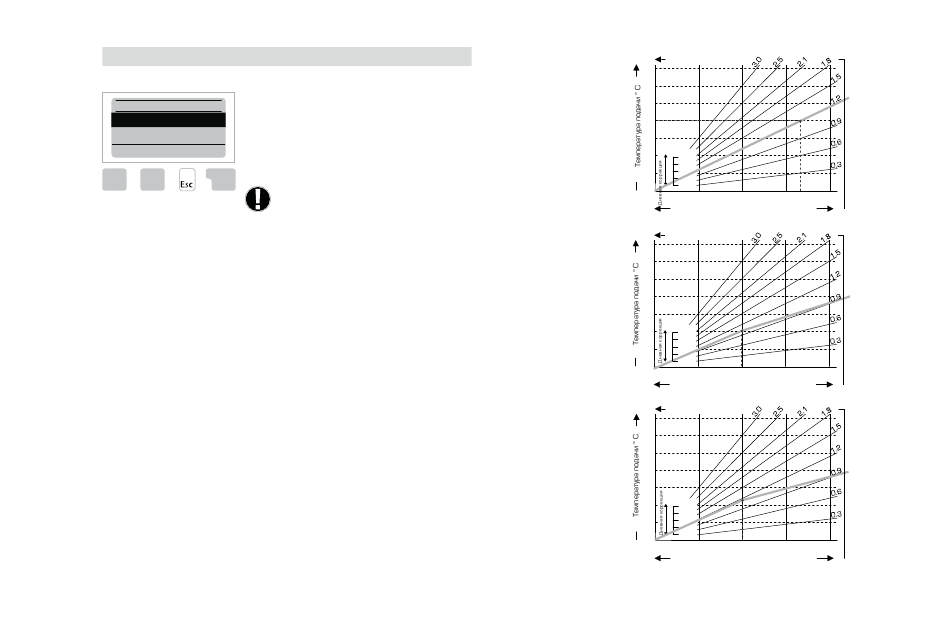

ПРИМЕР 1: ПРОСТАЯ
Кривая нагрева
90
80
70
60
50
40
30
20
20
ПРИМЕР 2:
СКОРРЕКТИРОВАННАЯ
Кривая нагрева
Точка корректировки 0°
90
выбранная с кривой отопления
часть 1 выбранная на 1,0 80
и кривая отопления часть
70
2, выбранная на 0,8, будут
увеличивать температуру
60
Подача в трубопроводе с
38° до 40° при наружной
50
температуре 0° по сравнению с
простой кривой отопления 0,9
40
30
20
20
ПРИМЕР 3:
Кривая нагрева
СКОРРЕКТИРОВАННАЯ
90
Точка корректировки 0°
80
выбранная с кривой отопления
часть 1 выбранная на 1,1
70
и кривая отопления часть
2, выбранная на 0,7, будут
60
увеличивать температуру
Подача в трубопроводе с
50
38° до 42° при наружной
40
температуре 0° по сравнению с
простой кривой отопления 0,9
30
20
20
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Наружная температура ° C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Наружная температура ° C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Наружная температура ° C
