INSTALACE OVLÁDACÍCH VÝSTUPŮ
Bezpečnostní informace: Napájení musí být odpojeno před začátkem montáže
a připojování.
Varování 230 VAC!
IV případě požadavku na řízení spínaní čerpadla regulátorem, odstraňte tři bezpečnostní
kryty z kabelu a připojte vodiče:
Zeleno / žlutá: Zem PE
Modrá: Nulák N
Hnědy, černý, šedý: Fáze L
Upozoněnní: Jestliže není čerpadlo připojeno, elektrikář by měl odpojit kabel.

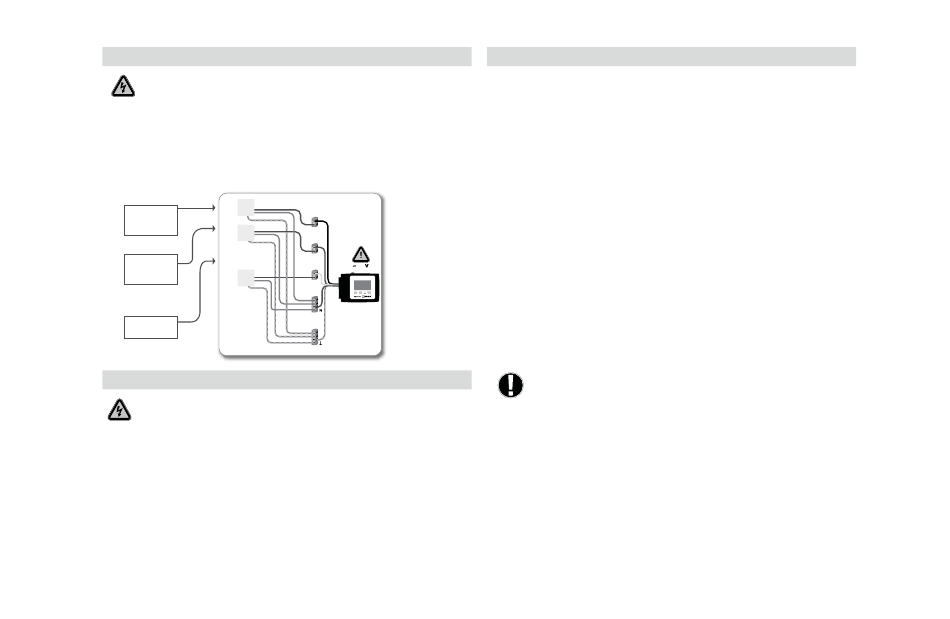

Výstup 1--
Pumpcontrol
P1
Fáze L
Nulák N
P2
Zem PE
Výstup 2-
Funkce navíc
Fáze L
Nulák N
P3
Zem PE
Výstup 3-
přídavný spinač
Fáze L
Nulák N
INSTALACE OBĚHOVÉHO ČERPADLA
Bezpečnostní informace: Napájení musí být odpojeno před začátkem montáže
a připojování. Varování 230 VAC!
Vemte v úvahu: Regulátor v žádném případě nenahrazuje bezpečnostní prvky aplikace
např. Ochranu proti opaření a tlakovou ochranu. V případě potřeby musí být tyto kompo-
nenty instalovány separovaně.
Regulátor musí být instalován výhradně proškoleným montážníkem a ve shode s lokálně
platnými předpisy a regulemi.
Regulátor 90C musí být zapojen kabelem označeným 230V / 50Hz do zásuvky s
chráněnými kontakty.
Zapojení:
Zeleno/ žlutý: Zem PE
Modrý: Nulák N
Hnědý Fáze L
NASTAVENÍ
NAMONTOVÁNÍ-NÁVOD / PRŮVODCE NASTAVENÍM
Jestliže po namontování regulátoru, nastavení jazyka a hodin máte otázky je možné akti-
vovat průvodce nastavením kdykoliv v nabídce 9.2. Průvodce poskytuje instrukce ohledně
nastavení I významu hlášení na displeji v průběhu činnosti regulátoru.
Stiskem klávesy „esc"Vás vrací k předchozí hodnotě, je možné změnit nastavení, jestliže je
to nutné. Stiskem klávesy „esc"více než jednou se vracíte zpět krok za krokem, popřípadě
můžete zavřít průvodce nastavením.
VOLNÉ UVEDENÍ DO PROVOZU
Jestliže se rozhodnete nepoužít průvodce nastvením, proveďte požadovaná nastavení v
Černý
následujících oddílech:
Hnědá
- Oddíl 12.
~230
- Oddíl 3.
Šedá
- Oddíl 5
- Oddíl 8.
- Oddíl 9.
Modrá
- Oddíl 4.2
Zeleno / Žlutá
Dodržujte popsané akce pro individuální nastavení parametrů v následujících
oddílech a zkontrolujte zda jsou provedená nastavení nezbytná pro Vaši aplikaci.
Jazyk
čas, datum a operační časy
Nastavení topného okruhu, všechna nastavení
Ochranné funkce, jsou-li vyžadovány
Speciální funkce jsou li požadovány
operační mód „Manual"by měl být používán k otestování výstupů zapo-
jených uživatelem a ke kontrole senzorů. Poté aktivujte automatický mód.
