CİHAZ AYARLARINDA YAPILAN DEĞİŞİKLİKLER
Cihaz ayarlarında yapılan değişiklikler cihazın veya sistemin tamamının güvenliğini
ve çalışmasını olumsuz yönde etkileyebilir.
- Üreticinin yazılı izni olmadan cihazda değişiklik, ekleme ve dönüştürme yapılamaz.
- Benzer şekilde, cihazla birlikte test edilmemiş ek bileşenlerin monte edilmesi de yasaktır.
- Örneğin gövdenin zarar görmesi gibi cihazın artık güvenli çalışmasının mümkün
olmadığının anlaşılması durumunda cihazı derhal kapatın.
- Cihazın kusursuz durumda olmayan herhangi bir parçası veya aksesuarı derhal
değiştirilmelidir.
- Sadece üreticinin yedek parçalarını ve aksesuarlarını kullanın.
- Fabrikada cihazın üzerine koyulmuş olan işaretler değiştirilmemeli, kaldırılmamalı ve
okunamaz duruma getirilmemelidir.
- Kontrolör üzerinde, sadece bu talimatlarda açıklanan ayarlar yapılabilir.
- Kontrolörün üzerindeki plastik kapak açılırsa, garanti koşulsuz olarak sona erer
GARANTİ VE SORUMLULUKLAR
Bu kontrolör, yüksek kalite ve güvenlik gereksinimleri göz önünde bulundurularak üretilmiş ve
test edilmiştir. Cihazın satın alma tarihinden itibaren iki yıl yasal garantisi bulunur.
Bununla birlikte, garanti ve sorumluluklar aşağıdaki sebeplerin birinden veya birden
fazlasından kaynaklanan yaralanmaları veya maddi hasarı kapsamaz:
- Bu montaj ve kullanım talimatlarına uyulmaması
- Doğru yapılmamış montaj, devreye alma, bakım ve çalıştırma
- Doğru yapılmamış onarımlar
- Cihaz üzerinde yetkisiz kişilerce yapılmış yapısal değişiklikler
- Cihazla birlikte test edilmemiş ek bileşenlerin monte edilmiş olması
- Bariz bir kusur bulunmasına rağmen cihazın kullanılmasına devam edilmesinden
kaynaklanan herhangi bir hasar
- Orijinal yedek parça ve aksesuarları kullanmama
- Cihazı amacının dışında kullanma
- Spesifikasyonlarda belirtilen sınır değerlerin altında veya üzerin de çalıştırma
KONTROLÖRÜN MONTAJI
ESBE karışım vanaları için gerekli olan adaptör kitleri
ADAPTER K IT VRG900
ADAPTER K IT VRG801
kontrolörle birlikte verilmiştir. Her adaptör kitiyle birlikte
verilen kısa açıklamada belirtildiği gibi kontrolörü ve
karışım vanasını bağlayın.
Kontrolör, sipariş edilebilen çeşitli adaptör kitleri kullanılarak farklı marka karışım vanaları için
de kullanılabilir. Montaj talimatları adaptör kitleriyle birlikte verilir.
98
SICAKLIK SENSÖRLERİNİN MONTAJI
İstenirse, sensör kabloları minimum 0,38mm² kesit alanlı bir kablo kullanılarak
maksimum 30 metreye kadar uzatılabilir. Temas direnci olmadığından emin
olun!
Sensörü tam olarak ölçülecek alana yerleştirin! Sadece belirli uygulama alanı için
uygun olan daldırma tipi, boruya monteli veya yassı monteli sensörler kullanın ve
bunların izin verilen sıcaklık aralıklarının uygun olmasına dikkat edin.
Sıcaklık sensörü kabloları, gerilim kablolarından ayrı olarak döşenmelidir ve
örneğin aynı kablo kanalından geçirilmemelidir!
CRS211 AKIŞ SUYU SENSÖRÜ:
Sensörün kablo bağlantıları yapılmıştır ve birlikte verilen boru klipsi kullananılrak ısıtma
devresinin akış borusunun uygun bir konumuna sabitlenmelidir. Doğru sıcaklığın
kaydedildiğinden emin olmak için sensör boru yalıtım malzemesiyle izole edilmelidir.
CRS214 DIŞ HAVA SENSÖRÜ:
Dış hava sensörünü binanın kuzey cephesindeki rüzgardan uzak ve gölgede bir yere takın.
Kabloyu sensör kutusuna bağlayın - bu noktada kutupların önemi yoktur. Isıtma sisteminin
ataletine bağlı olarak, gerektiğinde binanın arta kalan ısısını hesaba katmak üzere sensör
kutusunun arkasını tuğla duvarın içine yerleştirin.

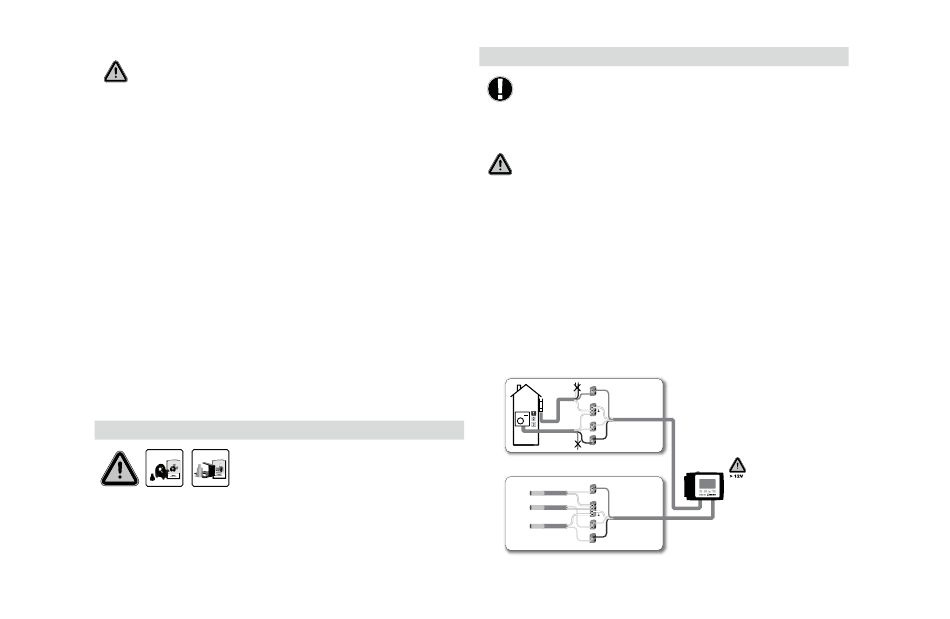

CRS231 ODA SENSÖRÜ:
Bir oda sensörü gerektiğinde, aşağıdaki şekilde bağlanmalıdır:
4x0,38 mm² kesitli bir kablodan maksimum 40 mm uzunluğunda yalıtımı sıyırın ve
kablonun ucunu aktüatör kapağının alt tarafındaki boş kablo girişine yerleştirin. Kabloyu
siyah kapaktaki iki boş terminale bağlayın - bu noktada kutupların önemi yoktur.
4
Kırmızı
3 Beyaz
2
Sarı
1 Mavi
S3
Kırmızı
S4
Beyaz
Beyaz
S7
Sarı
Mavi
Turuncu
