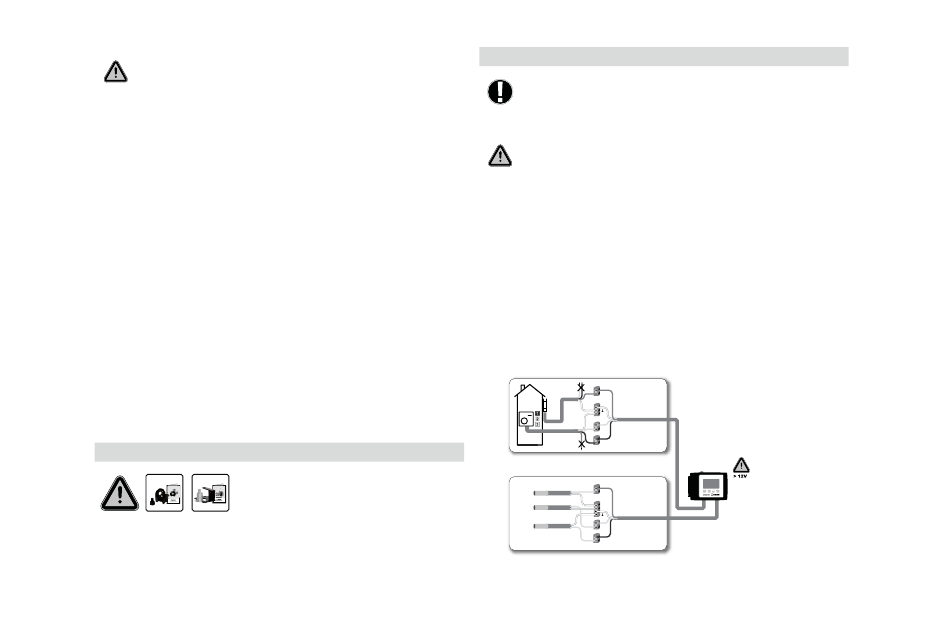

ZMIANY W URZĄDZENIU
Wszelkie dokonane modyfikacje urządzenia mogą powodować zagrożenie i wpływać
na działanie urządzenia i całego systemu.
- Zmiany oraz modyfikacje urządzenia przeprowadzone bez pisemnej zgody producenta są
zabronione.
- Zabroniony jest montaż dodatkowych elementów, które nie były testowane wraz z regula-
torem.
- Jeżeli zachodzi obawa, że bezpieczne działanie regulatora nie jest możliwe, np. z powodu
pęknięcia obudowy, należy natychmiast wyłączyć urządzenie
- Wszystkie elementy oraz akcesoria regulatora, które nie są w idealnym stanie, muszą
zostać niezwłocznie wymienione
- Należy stosować tylko oryginalne części zamienne dostarczone przez producenta
- Fabryczne oznaczenia nie mogą być zmieniane lub usuwane
- W regulatorze można dokonywać wyłącznie ustawień opisanych w instrukcji obsługi.
- Otwarcie obudowy regulatora oznacza bezwarunkową utratę gwarancji.
GWARANCJA ORAZ ODPOWIEDZIALNOŚĆ
Regulator został wyprodukowany i sprawdzony zgodnie z najwyższymi standardami oraz
przepisami bezpieczeństwa. Urządzenie posiada dwa lata gwarancji od daty sprzedaży
Gwarancja oraz odpowiedzialność nie odnosi się do obrażeń osób lub uszkodzeń sprzętu,
wynikających z poniższych powodów:
- Nieprzeczytanie instrukcji obsługi i montażu urządzenia
- Niewłaściwa instalacja, uruchomienie, użytkowanie i konserwacja
- Niewłaściwie wykonane naprawy
- Niedozwolone zmiany i modyfikacje urządzenia
- Montaż dodatkowych elementów, nie przetestowanych pod kątem poprawności współpracy
- Inne niesprawności wynikające z używania uszkodzonego urządzenia
- Nie stosowanie oryginalnych części i akcesoriów
- Używanie urządzenia niezgodnie z przeznaczeniem
- Używanie urządzenia poza zakresem parametrów podanych w danych technicznych
POŁĄCZENIE REGULATORA Z ZAWOREM MIESZAJĄCYM
ADAPTER K IT VRG801
ADAPTER K IT VRG900
Zestaw montażowy niezbędny do montażu zaworów
mieszających ESBE dostarczany jest razem z regulato-
rem. Należy podłączyć regulator do siłownika zgodnie z
instrukcją dostarczoną z zestawem montażowym.
Regulator może być także stosowany z zaworami mieszającymi innych producentów, przy
wykorzystaniu specjalnych, dodatkowych zestawów montażowych. Instrukcje montażu
dostarczane są razem z zestawami montażowymi.
152
MONTAŻ CZUJNIKÓW TEMPERATURY
W razie potrzeby, przewody mogą zostać wydłużone do maksymalnej długości
30 m przy pomocy dodatkowego przewodu o przekroju co najmniej 0,38 mm².
Należy się upewnić, czy połączenia są „pewne" i nie wprowadzają dodatkowych
rezystancji. Umieścić czujnik dokładnie w miejscu, którego temperatura ma
być mierzona! Należy stosować czujniki zanurzeniowe, czujniki przeznaczone do
montażu na rurach oraz czujniki przylgowe o odpowiednim zakresie temperatur.
Przewody czujników temperatury muszą zostać poprowadzone oddzielnie
od przewodów zasilających i nie mogą być poprowadzone w tych samych
kanałach!
CZUJNIK TEMPERATURY ZASILANIA CRS211:
Czujnik powinien być zamocowany w odpowiedniej pozycji na rurze zasilającej instalacji
grzewczej, przy wykorzystaniu dołączonego zacisku. Aby czujnik prawidłowo mierzył
temperaturę zasilania, powinien być starannie zaizolowany (wraz z rurą).
CZUJNIK TEMPERATURY ZEWNĘTRZNEJ CDS214:
Zamontować czujnik temp. zewnętrznej w zacienionym miejscu, odizolowanym od wiatru, na
północnej stronie budynku. Podłączyć przewód do zacisków – polaryzacja obojętna. Zależnie
od bezwładności instalacji grzewczej, należy – jeżeli trzeba – wbudować podstawę obudowy
czujnika w ścianę domu, aby uwzględnić resztkowe ciepło budynku.
CZUJNIK TEMPERATURY POMIESZCZENIA CRS231:
Jeżeli czujnik temp. pomieszczenia jest wymagany, powinien zostać podłączony
w następujący sposób:
Usunąć maksymalnie 40 mm izolacji z przewodu 4x0,38 mm² i włożyć końcówkę przewo-
du przez wolny otwór znajdujący się na spodzie obudowy regulatora. Podłączyć przewód
do dwóch wolnych zacisków w czarnej obudowie – polaryzacja jest obojętna.
4
Czerwony
3
Biały
2
Żółto
1
Niebieski
S3
Czerwony
S4
Biały
Biały
S7
Żółto
Niebieski
Pomarańczowy
