ŠK (ŠILDYMO KONTŪRO) NUSTATYMAI, MENIU 5
MENIU 5.1 V/Ž DIENA = VASAROS/ŽIEMOS
5. Išeiti ŠILDYMO REŽIMO PERJUNGIMAS DIENOS METU
5. 1 V/Ž diena 18ºC Jeigu lauko jutiklio išmatuota temperatūra viršija
čia nustatytą reikšmę dienos režimo metu, valdiklis
5.2 V/Ž naktis 12ºC
automatiškai sustabdo šildymą ir sistemos valdymas
▲ ▼ perjungiamas į vasaros režimą.
Informacija
Jei lauko temperatūra nukrenta žemiau čia nurodytos
reikšmės, šildymo kontūro darbas vėl atstatomas ir
įsijungia žiemos režimas.
Nustatymo ribos: nuo 0°C iki 30°C. Gamyklinis nustaty-
mas: 18°C
Papildomai galima nustatyti laiką, kai įjungiamas intensyvaus šildymo režimas.
MENIU 5.1 V/Ž NAKTIS = VASAROS/ŽIEMOS ŠILDYMO REŽIMO PERJUNGIMAS
NAKTIES METU
Jeigu lauko jutiklio išmatuota temperatūra viršija čia nustatytą reikšmę nakties režimo
metu, valdiklis automatiškai išjungia šildymo kontūro siurblį (atjungia šildymą) ir sistemos
valdymas perjungiamas į vasaros režimą.
Jei lauko temperatūra nukrenta žemiau čia nurodytos reikšmės, šildymo kontūro darbas
vėl atstatomas ir įsijungia žiemos režimas.
Nustatymo ribos: nuo 0°C iki 30°C. Gamyklinis nustatymas: 12°C
MENIU 5.3 KREIVĖ = ŠILDYMO KREIVĖS KAMPAS
Šildymo kreive valdoma tiekiamo srauto temperatūra lauko temperatūros atžvilgiu.
Šilumos poreikis priklauso nuo pastato tipo, jo šiluminės izoliacijos, šildymo sistemos
tipo, lauko temperatūros. Dėl šių priežasčių galite pasirinkti šildymo kreivės tipą: tiesi
arba padalinta kreivė.
Ekrane vaizduojamas grafikas padeda parinkti reikiamą tiesią kreivę. Keičiant kreivės
koeficientą, keičiasi tiekiamo srauto temperatūra, kuri vaizduojama ekrane. Tiekiamo
srauto temperatūra apskaičiuojama, kai lauko temperatūra yra -20°C.
Jei pasirinkote padalintą šildymo kreivę, ji nustatoma trimis žingsniais. Pirmiausiai paren-
kamas standartinė tiesi kreivė, tada lūžio taškas ir galiausiai už jo esanti kreivė. Nustatymų
metu ekrane rodoma apskaičiuota reikalinga srauto temperatūra, kai lauko temperatūra
yra -20 °C. Padalinta šilumos kreivė paprastai naudojama šilumos kompensavimui.
Nustatymų ribos:
Kreivės tipas: tiesi arba padalinta. Gamyklinis nustatymas: tiesi
Nuolydis: 0.0...3.0. Gamyklinis nustatymas: 0.8
Lūžio taškas, kai lauko temp.: +10°C...-10°C
Kampas: gali skirtis priklausomai nuo statumo ir lūžio taško

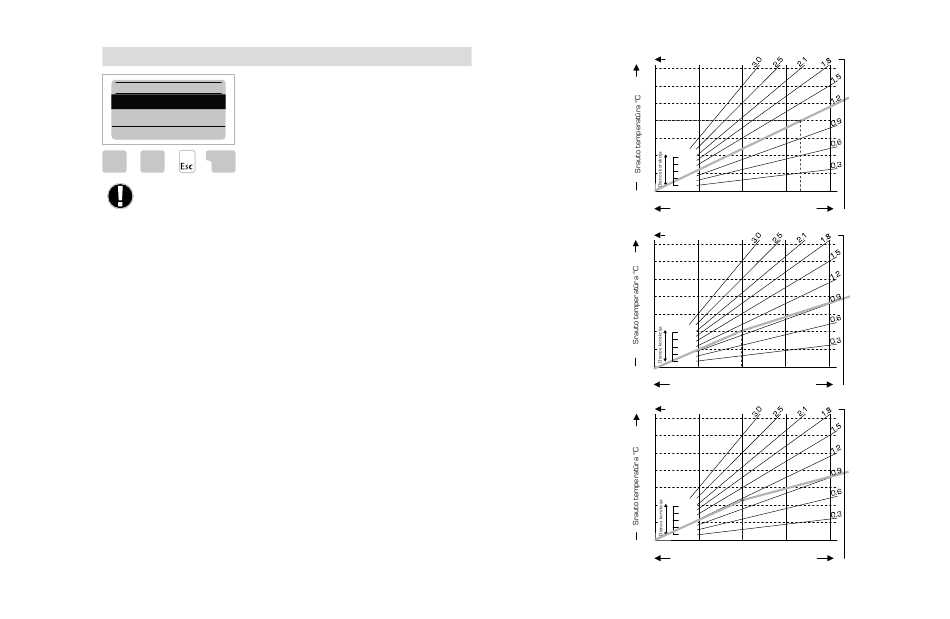

Diagrama rodo pasirinktos kreivės įtaką šildymo sistemos srauto temperatūrai (tiesi
kreivė). Reikiama kreivė parenkama pagal apskaičiuotą maksimalią srauto temperatūrą,
esant minimaliai lauko temperatūrai.
1 pavyzdyje pateikiamas srauto temperatūros ir lauko temperatūros priklausomybės
grafikas. Iš diagramos matyti, kad aukšč. paskaičiuota srauto temperatūra yra 60°C, kai
min. lauko temperatūra yra -12°C.
Pagal susikirtimo tašką pasirenkama kreivė 1.2.
1 PAVYZDYS: TIESI KREIVĖ
Parametrų kreivė
90
80
70
60
50
40
30
20
20
2 PAVYZDYS: PADALYTA
KREIVĖ
Parametrų kreivė
Pasirinktas korekcijos lūžio
90
taškas yra 0°C. Pirmoje dalyje
80
padalytos kreivės koeficientas
yra 1.0, o antroje – 0,8. Taigi,
70
kai lauko temperatūra 0°C,
srauto temperatūra pakyla
60
ne iki 38°C (tiesios 0,9 koef.
50
kreivės atveju), o iki 40°C.
40
30
20
20
Parametrų kreivė
3 PAVYZDYS: PADALYTA
90
KREIVĖ
80
Pasirinktas korekcijos lūžio
taškas yra 0°C. Pirmoje dalyje
70
padalytos kreivės koeficientas
yra 1.1, o antroje – 0,7. Taigi,
60
kai lauko temperatūra 0°C,
srauto temperatūra pakyla 50
ne iki 38°C (tiesios 0,9 koef.
40
kreivės atveju), o iki 42°C.
30
20
20
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Lauko temperatūra °C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Lauko temperatūra °C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Lauko temperatūra °C
