SETĂRI CI (CIRCUIT ÎNCĂLZIRE), MENIUL 5
MENIUL 5.1 V/I ZI = TRECERE ORĂ VARĂ/IARNĂ ÎN REGIM DE ZI
Dacă această valoare este depăşită la senzorul exterior
în timpul orelor de regim de zi, servoregulatorul
5. Ieşire Setări
opreşte automat circuitul de încălzire = Regim de vară.
5.1 V/I zi 18ºC
Dacă temperatura exterioară scade sub această valoare,
circuitul de încălzire este repornit = Regim de iarnă.
5.2 V/I economic 12ºC
Domeniu de setare: de la 0°C până la 30°C / setare
▲ ▼
Info
iniţială: 18°C
În afară de orele de funcţionare în regim de zi,
această setare este valabilă şi pentru orele
cu creştere de temperatură confort activată
dar şi pentru perioadele cu creştere la viteză
redusă a temperaturii activată.
MENIUL 5.2 V/I ECONOMIC = TRECERE ORĂ VARĂ/IARNĂ ÎN REGIM ECONOMIC
Dacă această valoare este depăşită la senzorul exterior în timpul orelor de regim econo-
mic, servoregulatorul opreşte automat circuitul de încălzire = Regim de vară.
Dacă temperatura exterioară scade sub această valoare, circuitul de încălzire este
repornit = Regim de iarnă.
Domeniu de setare: de la 0°C până la 30°C / setare iniţială: 12°C
MENIUL 5.3 CURBĂ = PANTA CURBEI CARACTERISTICE DE ÎNCĂLZIRE
Curba caracteristică este folosită pentru a regla disipaţia de căldură a circuitului de încălzire
în funcţie de temperatura exterioară.
Cererea de căldură diferă în funcţie de clădire, izolaţie, tip al sistemului de încălzire,
temperatură exterioară. Din acest motiv, servoregulatorul poate folosi o curbă normală
dreaptă (setare pe „simplă") sau o curbă din două segmente (setare pe „split").
În cazul setării pe „simplă", curba poate fi corectată cu ajutorul diagramei grafice. Se poate
modifica panta iar temperatura de referinţă calculată pentru tur este afişată pentru -20 °C.
Dacă este selectat modul „split", curba caracteristică se corectează în trei faze. Mai întâi
trebuie setată o curbă standard, după care se setează punctul de inflexiune şi apoi se
setează panta curbei după punctul de inflexiune. În timpul corecţiei curbei, se afişează panta
şi temperatura de referinţă a turului calculată pentru o temperatură exterioară de -20 °C.
Curba de tip „split" este adesea selectată pentru compensare.
Domeniul de setare:
Curbă caracteristică : simplă sau split / Setare iniţială: simplă
Pantă : 0.0...3,0 / Setare iniţială: 0,8
Punct de inflexiune la temp. exterioară: +10°C...-10°C
Unghi: diferă în funcţie de pantă şi de punct de inflexiune

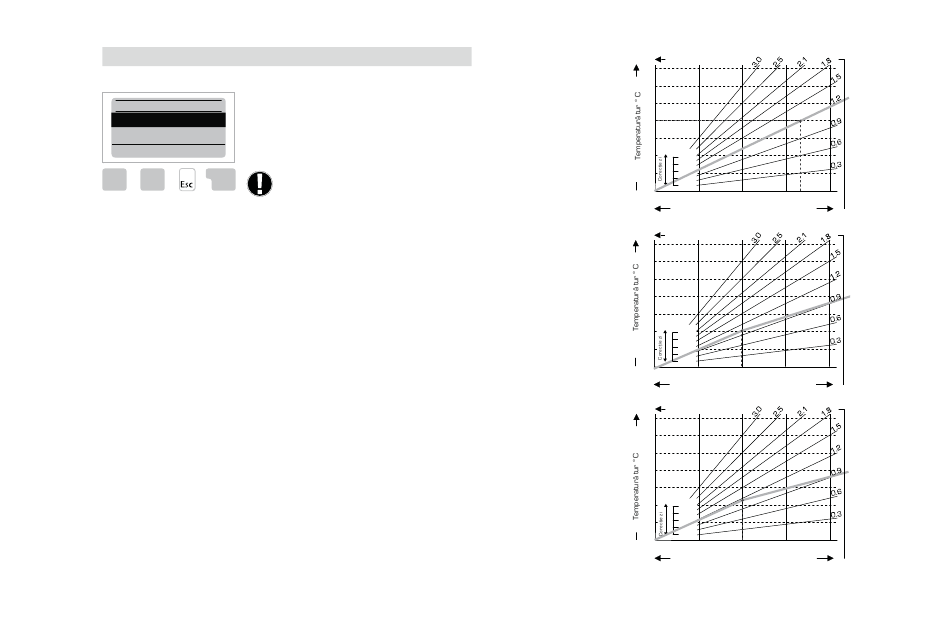

Diagrama arată influenţa pantei curbei caracteristice selectate (curbă standard) asupra
temperaturii de referinţă a turului circuitului de încălzire. Curba corectă este definită prin
setarea punctului de intersecţie al curbei temperaturii maxime de tur calculate şi curbei
de temperatură exterioară minimă.
Temperatura calculată maximă a turului 60°C la temperatura minimă exterioară de
-12°C conform calculului de cerere de căldură.
Intersecţia rezultă la o pantă de 1,2.
EXEMPLUL 1: CURBĂ
Curbă caracteristică
SIMPLĂ
90
80
70
60
50
40
30
20
20
EXEMPLUL 2: CURBĂ SPLIT
Curbă caracteristică
În comparaţie cu o curbă
90
simplă de încălzire cu 0,9,
80
setarea unui punct de inflexi-
une la 0° cu partea 1 a curbei
70
de încălzire selectată la 1,0 şi
cu partea 2 selectată la 0,8
60
va mări temperatura turului
50
de la 38° la 40° pentru o
temperatură exterioară de 0°
40
30
20
20
Curbă caracteristică
90
EXEMPLUL 3: CURBĂ
SPLIT
80
În comparaţie cu o curbă
70
simplă de încălzire cu 0,9,
setarea unui punct de inflexi-
60
une la 0° cu partea 1 a curbei
de încălzire selectată la 1,1 şi 50
cu partea 2 selectată la 0,7
40
va mări temperatura turului
de la 38° la 42° pentru o
30
temperatură exterioară de 0°
20
20
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Temperatură exterioară ° C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Temperatură exterioară ° C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Temperatură exterioară ° C
