ESBE 90C-2 series Handbuch Seite 105

ID (ISITMA DEVRESİ) AYARLARI, MENÜ 5
MENÜ 5.1 Y/K GÜNDÜZ = GÜNDÜZ MODUNDA
YAZ/KIŞ GEÇIŞI
5. Ayarlardan.çık
Gündüz modu saatlerinde dış hava sensöründe
5.1 Y/K gündüz 18ºC
bu değer aşılırsa, kontrolör otomatik olarak ısıtma
devresini kapatır = Yaz modu.
5.2 Y/K gece 12ºC
Dış hava sıcaklığı bu değerin altına düşerse, ısıtma
▲ ▼
Bilgi
devresi tekrar devreye sokulur = Kış modu.
Ayar aralığı: 0°C ila 30°C / Fabrika çıkış ayarı: 18°C
Normal gündüz çalışmasındaki çalışma saatlerine
ek olarak bu ayar, hızlı konfor sıcaklığı değerleri
için de geçerlidir.
MENÜ 5.2 Y/K GECE = GECE MODUNDA YAZ/KIŞ GEÇIŞI
Gece modu saatlerinde dış hava sensöründe bu değer aşılırsa, kontrolör otomatik olarak
ısıtma devresini kapatır = Yaz modu.
Dış hava sıcaklığı bu değerin altına düşerse, ısıtma devresi tekrar devreye sokulur = Kış
modu.
Ayar aralığı: 0°C ila 30°C / Varsayılan: 12°C
MENÜ 5.3 EĞRI = ISITMA EĞRISI
Isıtma eğrisi, dış hava sıcaklığına bağlı olarak ısıtma sisteminde, tesisatta dolaşacak
suyun sıcaklığını belirlemek için kullanılır.
Isı talebi, bina/yalıtım/ısıtma tipi/dış hava sıcaklığındaki farklılıklara göre değişim
gösterir. Bundan dolayı, kontrolör bir normal düz eğriden ("Basit" ayarı) veya bir
bölünmüş eğriden ("Bölünmüş" ayarı) faydalanabilir.
Basit modunda eğri grafik diyagram yardımıyla ayarlanabilir. Eğim değiştirilir ve
hesaplanan referans akış sıcaklığı -20 °C için gösterilir.
Bölünmüş mod seçilirse, ısı eğrisi 3 adımda ayarlanabilir. Önce standart eğim,
ardından bölme noktası ve son olarak da kırılmadan sonra eğrinin eğimi ayarlanır. Eğri
ayarlanırken, eğimin dikliği ve -20 °C dış hava sıcaklığı için hesaplanmış referans akış
sıcaklığı görüntülenir. Daha iyi kompanzasyon için sıklıkla bölünmüş eğri seçilir.
Ayar aralığı:
Isı eğrisi: basit veya bölünmüş / Fabrika Çıkışı: basit
Eğri: 0.0...3.0 / Fabrika Çıkışı: 0.8
Dış hava sıcaklıklarında bölme noktası: +10°C...-10°C
Açı: farklılık gösterir, eğime ve kırılma noktasına bağlıdır

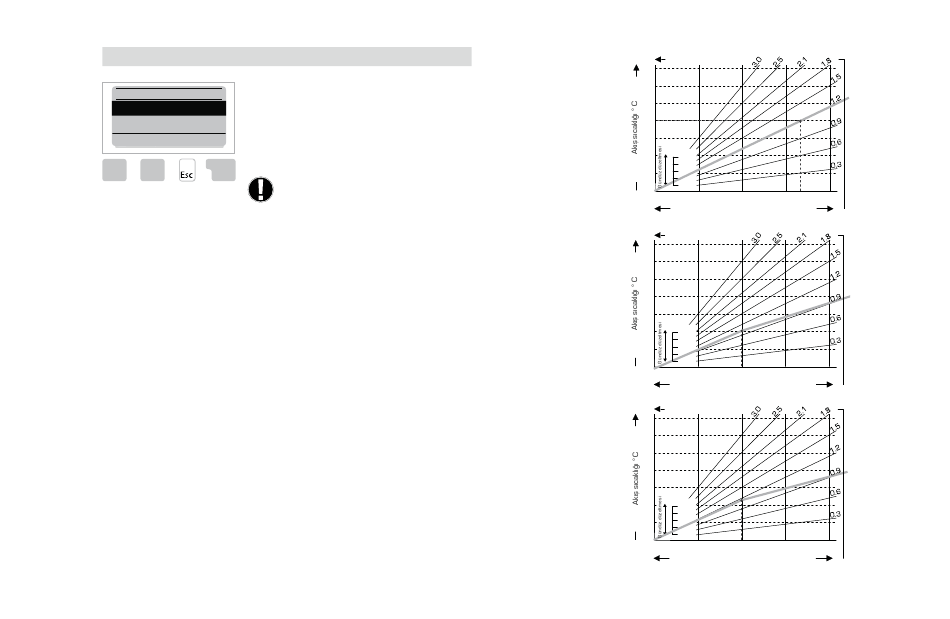

Diyagram, seçilen karakteristik eğrisinin eğiminin, ısıtma devresinin hesaplanmış
referans akış sıcaklığı üzerindeki etkisini göstermektedir (standart eğri). Doğru eğri,
hesaplanmış maksimum akış sıcaklığının ve minimum dış hava sıcaklığının kesişme
noktasıyla belirlenir.
Maksimum hesaplanmış akış sıcaklığı 60°C, ısı talebi hesaplamasına göre minimum dış
hava sıcaklığında -12°C.
Bunların kesişmesinin sonucu 1.2 eğimidir.
ÖRNEK 1: BASIT
Isı eğrisi
90
80
70
60
50
40
30
20
20
Isı eğrisi
90
ÖRNEK 2: BÖLÜNMÜŞ
Isıtma eğrisinin 1. kısmı 1,0
80
ve ısıtma eğrisinin 2. kısmı
70
0,8 olarak seçilmişken kırılma
noktasının 0° olarak seçilmesi,
60
0,9 basit ısıtma eğrisine göre
0° dış hava sıcaklığında akış
50
sıcaklığını 38°'den 40°'ye
40
artırır.
30
20
20
Isı eğrisi
ÖRNEK 3: BÖLÜNMÜŞ
90
Isıtma eğrisinin 1. kısmı 1,1
80
ve ısıtma eğrisinin 2. kısmı
0,7 olarak seçilmişken kırılma
70
noktasının 0° olarak seçilmesi,
60
0,9 basit ısıtma eğrisine göre
0° dış hava sıcaklığında akış
50
sıcaklığını 38°'den 42°'ye
artırır.
40
30
20
20
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Dış sıcaklık ° C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Dış sıcaklık ° C
+15
+10
+5
+0 °C
−5
10 0 -10 -12 -20
Dış sıcaklık ° C
