ÜBER DEN REGLER
Die witterungsgeführten integrierten Heizregler der Serie 90C-2 ermöglichen eine effi-
ziente Verwendung und Funktionskontrolle Ihres Heizsystems. Der Regler beeindruckt
insbesondere durch seine Funktionalität und seinen einfachen, nahezu selbsterklärende
Bedienung.
Für jeden Schritt im Eingangsprozess werden die einzelnen Eingabetasten den angemes-
senen Funktionen zugeordnet und erklärt. Das Regler-Menü enthält Stichwörter für die
gemessenen Werte und Einstellungen sowie Hilfetexte oder klar strukturierte Grafiken.
Wichtige Merkmale der Serie 90C-2:
- Anschauliche Darstellung von Grafiken und Texten auf einer beleuchteten Anzeige
- Einfache Anzeige der aktuellen Messwerte
- Auswertung und Überwachung des Systems mittels statistischer Grafiken usw.
- Umfassende Einstellungsmenüs mit Erklärungen
- Menüsperre kann aktiviert werden, um versehentliche Änderungen der Einstellungen zu
verhindern
- Zurücksetzen auf die vorher ausgewählten Werte oder Werkseinstellungen.
- Vollständige automatische Kalibrierung täglich 12 ₀₀ sowie nach Spannungsausfall oder
Unterbrechung. 270° Drehwinkel muss gewährleistet sein.
- Ventiltyp des Mischventils kann auf 90°/180° oder 270° geändert werden.

ENTSORGUNG UND SCHADSTOFFE

Das Gerät erfüllt die EG-Richtlinie 2002/95/EG zur Beschränkung der Verwendung
von bestimmten gefährlichen Stoffen in Elektro- und Elektronikgeräten (RoHS).
Das Gerät darf nicht zusammen mit dem Hausmüll entsorgt werden. Dies
gilt vor allem für die Leiterplatte. Ein besonderer Umgang mit bestimmten
Komponenten kann gesetzlich vorgeschrieben oder aus umweltschutztechni-
schen Gesichtspunkten wünschenswert sein. Die diesbezüglichen gesetzlichen
Vorschriften sind zu beachten.
24
SERIE 90C-2
1
6
10

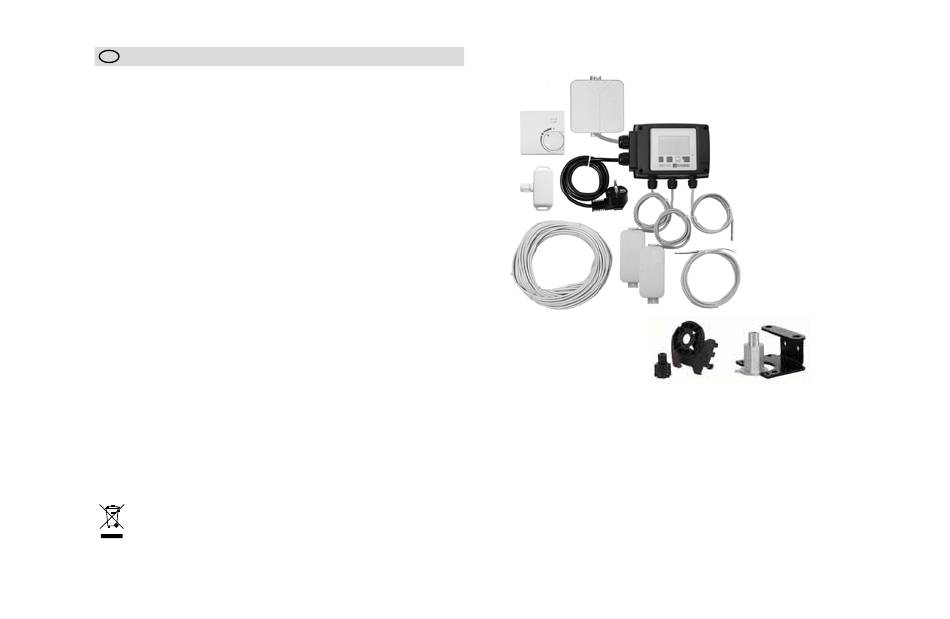

1. Optionaler Raumfühler kann angeschlossen werden
2. Leistungsausgangsbuchse ist vorverdrahtet
3.
Funktionstest mittels Status-Anzeige mit LED
4. 128 x 164 Pixel vollständige Grafikanzeige
5. Selbsterklärende Bedienung unter Verwendung von Berührungstasten
6.
Außenfühler
7.
1,5 m Stromversorgungskabel mit Netzstecker zur sofortigen Verbindung
8. Fühlerklemmdosen ist vorverdrahtet
9. Vorlaufleitungsfühler mit 1,5 m Kabel ist vorverdrahtet
10.
20 m Kabel für Sensoren ist optional erhältlich
11.
Universalsensor - ∅5mm, 1,5m
12. Adaptorsatz Ventile VRG, VRB von ESBE
13. Adaptorsatz Ventile MG, G, 3F, BIV, 3H, 3HG von ESBE
2
3
7
9
8
8
11
12
13
