ODDÍL NAVIGACE – NASTAVOVÁNÍ A KONTROLA PARAMETRŮ

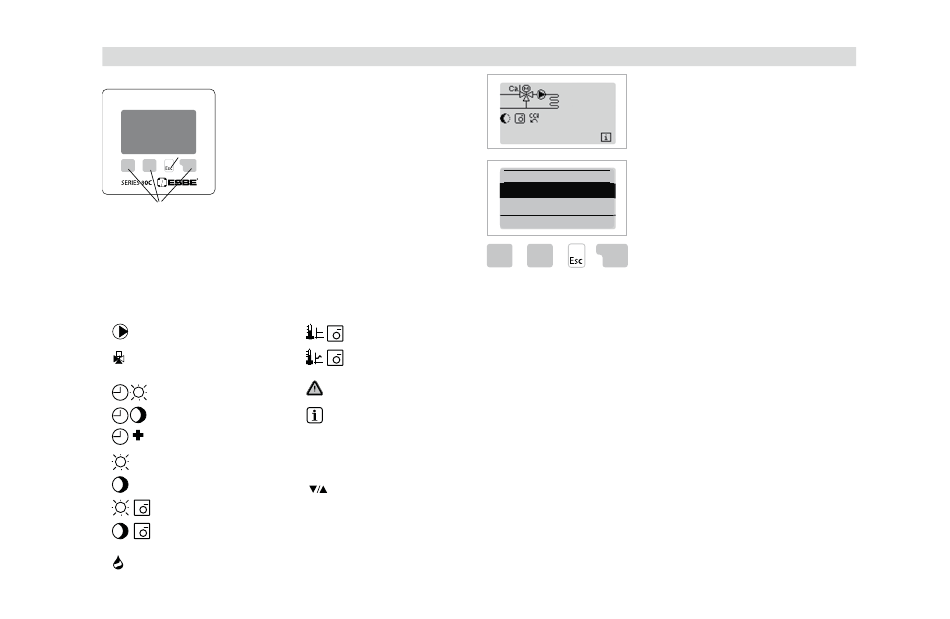

DISPLEJ A VSTUPY
Displej (1), s doplňkovým textem a grafickým režimem
je samo instruktážní a umožňuje jednoduché nastavení
a obsluhu.
Dioda LED (2) svítí zeleně, když je relé sepnuto.
(1)
Dioda (2) svítí červeně, je nastaven operační režim
vypnuto „Off".
(3)
(2)
Dioda LED (2) bliká pomalu červeně v režimu „Manual".
Dioda LED (2) bliká rychle v případě chyby.
(4)
Vstupy jsou proveditelné 4 klávesami, jejichž funkce jsou různé v závislosti na situlaci. Klá-
vesa „esc" (3) se používá ke zrušení vstupu, nebo k odchodu z nabídky. V případě žádosti
o potvrzení na uložení změn, které byly provedeny, by tyto měly být uloženy.
Aktuální funkce každé ze 4 kláves je zobrazena na displeji nad klávesami. Klávesa vpravo
je většinou určena k potvrzování a výběru hodnot.
Seznam symbolů na displeji:
Oběhové čerpadlo topného
okruhu. ( rotuje v aktivním stavu )
Směšovač topného okruhu mode
(černý v aktivním stavu)
Denní režim (časového prog.)
Noční režim (časového prog.)
Komfortní režim (časového prog.)
Denní režim
Noční režim
Denní režim přes pokojový
termostat
Noční režim přes pokojový
termostat
Nastavená teplota (informativní)
Nastavený mód
Nastavená hodnota 14 dní
Varování / Chybová hlášení
Nové dostupné informace
Funkce hlavních kláves:
+/- = zvýšení/ snížení hodnot
= rolování nabídky nahoru/ dolů
led/ne = potvrzení/ odmítnutí
Info = doplňkové informace
zpět = předchozí okno
ok = potvrzení volby
potvrzení = potvrzení nastavemní
NABÍDKA ODDÍLY
Venkovní 0°C
Základní displej se objeví, když není 2 minuty stis-
Topná 0°C
knuta žádná klávesa nebo když je stiskem klávesy
Topná voda 27°C
„esc"aktivován odchod z hlavní nabídky.
Vnitřní 0°C
Oddíl je zavřena stiskem "esc" nebo výběrem "Exit
Odchod z hlavní nabídky
measurement" (odchod měření).
1. Měření
2. Statistiky
▲ ▼
OK
Stiskem klávesy in graphics or overview mode
přejdete přímo do hlavní nabídky. Následující položky
nabídky jsou poté dostupné pro další volbu.
