REGULATOR
PL
NALEŻY DOKŁADNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ OBSŁUGI PRZED
URUCHOMIENIEM REGULATORA.
OPIS OGÓLNY REGULATORA
Regulatory pogodowe serii 90C-2 ułatwiają obsługę i zwiększają funkcjonalność insta-
lacji grzewczej. Urządzenie jest bardzo proste w użyciu. W procesie wprowadzania
danych poszczególnym klawiszom przyporządkowane są odpowiednie funkcjie i opisy
(ewent. objąśnienia). Menu regulatora zawiera kluczowe słowa dla wartości mierzonych i
ustawień, a także podpowiedzi oraz czytelne informacje graficzne.
Ważne cechy regulatorów pogodowych serii 90C-2.
- Przedstawianie grafiki oraz tekstów na podświetlanym wyświetlaczu
- Łatwy podgląd aktualnie mierzonych wartości
- Statystyki i kontrola instalacji przy wykorzystaniu wykresów graficznych, itd.
- Rozbudowane menu ustawień, wraz z opisem (ewent. objaśnieniami)
- Możliwa blokada menu, dla uniknięcia przypadkowych zmian nastaw
- Przywracanie urządzenia do poprzednio wybranych lub fabrycznych nastaw
- Automatyczna pełna kalibracja położeń zaworów codziennie o 12:00 oraz po zaniku
napięcia jak i zakłóceń. Należy zapewnić kąt obrotu 270 o.
- Zakres działania zaworu mieszającego (15.5.1 Typ zaworu) można zmienić na
90º/180º lub 270º
WYŁĄCZENIE Z EKSPLOATACJI
Urządzenie spełnia wymagania Europejskiej Dyrektywy RoHs 2002/95/EC dotyczącej
ograniczeń stosowania substancji niebezpiecznych w urządzeniach elektrycznych oraz
elektronicznych.
Urządzenie nie może być wyrzucone razem z nieposegregowanymi odpa-
dami gospodarczymi. Odnosi się to szczególnie do płyty głównej urządzenia.
Ustawodawstwo wymaga specjalnego traktowania pewnych elementów z eko-
logicznego punktu widzenia. Należy śledzić obowiązujące przepisy.
150

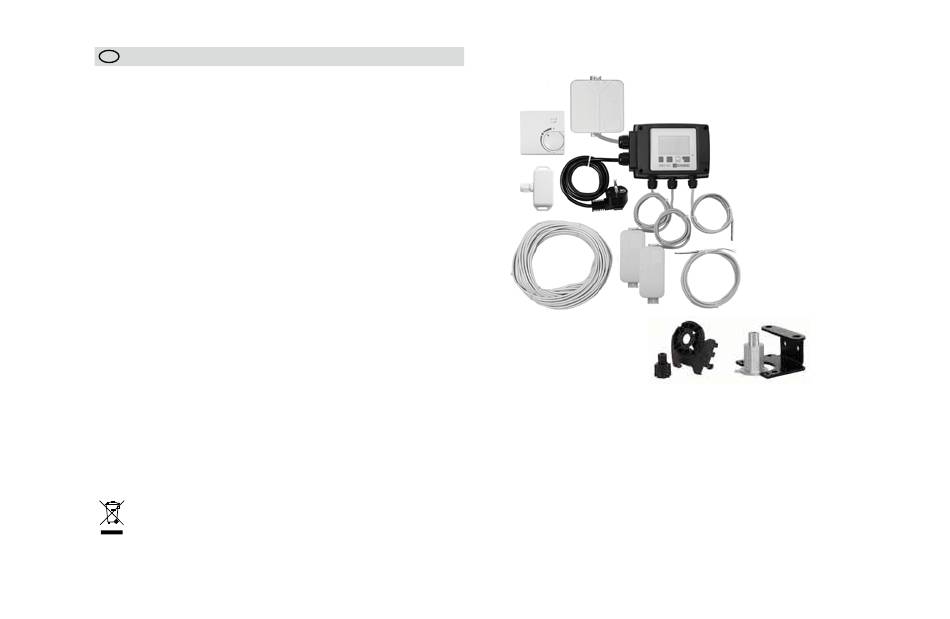

SERIA 90C-2
1
6
10
1. Możliwość podłączenia czujnika temp. pomieszczenia (opcja)
2. Skrzynka zasilania jest fabrycznie okablowana
3.
Test sprawności działania wraz ze wskazaniami na wyświetlaczu LED
4. Wyświetlacz graficzny o rozdzielczości 128x164 pikseli.
5. Intuicyjna obsługa za pomocą przycisków dotykowych
6.
Czujnik temp. zewnętrznej
7.
1,5 m przewód zasilający z wtyczką, gotowy do podłączenia
8. Skrzynki czujników są fabrycznie okablowane
9. Podłączony czujnik temp. zsilania o długości przewodu 1,5 m
10.
20 m przewód do podłączenia czujników dostępny jako opcja
11.
Czujnik uniwersalny - ∅5 mm, długość 1,5 m
12. Zestaw przyłączeniowy dla zaworów mieszających VRG, VRB
13. Zestaw przyłączeniowy dla zaworów mieszających MG,
G, 3F, BIV, 3H, 3HG
2
3
7
9
8
8
11
12
13
