ESBE 90C-2 series Handbuch Seite 160

PRZYKŁAD 4: MAX/MIN PODZIAŁ
Wybór punktu podziału 0° oraz
pierwszej części charakterystyki
90
o nachyleniu 1.1, a drugiej
części o nachyleniu 0.7, spowo- 80
duje podwyższenie temperatury
70
zasilania z 38° do 42° przy
temperaturze zewnętrznej 0°, w
60
porównaniu z charakterystyką
prostą 0.9.
50
Wprowadzono ograniczenie max
40
50°C i ograniczenie min 25°C
30
20
Następujące ustawienia mogą być używane do równoległego przesuwania
charakterystyki, np. w trybie dziennym lub trybie nocnym.
MENU 5.4 KOREKTA DZIENNA = RÓWNOLEGŁE PRZESUNIĘCIE CHARAK-
TERYSTYKI
Korekta dzienna powoduje równoległe przesunięcie charakterystyki grzewczej podczas
godzin pracy w trybie dziennym. Zależnie od temperatury zewnętrznej możliwa jest sy-
tucja, że budynek może nie być optymalnie grzany przez wybraną charakterystykę. Jeżeli
charakterystyka nie jest zoptymalizowana, może się pojawić następująca sytuacja:
Przy ciepłej pogodzie – pomieszczenia są zbyt zimne
Przy zimnej pogodzie – pomieszczenia są zbyt ciepłe
W takim przypadku, powinno się stopniowo zmniejszać kąt nachylenia krzywej grzewczej
w krokach co 0.2 i jednocześnie za każdym razem zwiększać korektę dzienną o 2-4°C:
Ta procedura może być powtarzana kilkakrotnie wg. potrzeb.
Zakres nastawy: od -10°C do 50°C / Nastawa fabryczna: 5°C
MENU 5.5 KOREKTA NOCNA = RÓWNOLEGŁE PRZESUNIĘCIE CHARAKTERYSTYKI
Korekta nocna powoduje równoległe przesunięcie charakterystyki grzewczej podczas
godzin pracy w trybie nocnym.
Jeżeli ujemna wartość jest ustawiona dla korekty nocnej, zadana temperatura zasilania
jest odpowiednio obniżana podczas pracy w godzinach nocnych. W ten sposób, głównie
w nocy, ale także podczas dnia, gdy nikogo nie ma w domu, temperatura pomieszczenia
jest obniżana w celu oszczędzania energii.
Przykład: Korekta dzienna +5°C oraz korekta nocna -2°C powodują, że zadana temperatura
zasilania w okresie nocnym jest o 7°C niższa.
Zakres nastawy: od -30°C do 30°C / Nastawa fabryczna: -2°C
MENU 5.6 TEMPERATURA KOMFORTOWA = RÓWNOLEGŁE PRZESUNIĘCIE
CHARAKTERYSTYKI
Temperatura komfortowa jest dodawana do korekty nastawy temperatury dziennej. W
ten sposób możliwe jest szybkie ogrzanie i/lub wyższa temperatura w pomieszczeniach
160

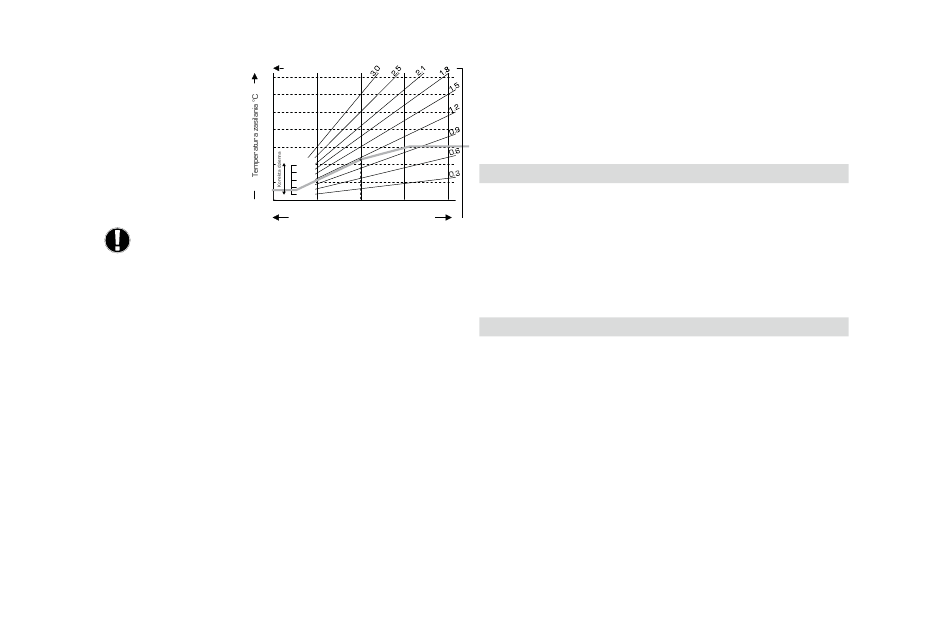

Krzywe grzewcze
+15
+10
+5
+0 °C
−5
20 10 0 -10 -12 -20
Temperatura zewnętrzna °C
mieszkalnych w pewnych okresach czasu każdego dnia.
Zakres nastawy: od 0°C do 15°C / Nastawa fabryczna: 0°C = wył.
MENU 5.7 ZADANA/AKTUALNA -
Dopuszczalna dolna odchyłka wartości zadanej
Zakres nastawy: -10°C do -2°C / Wartość domyślna: -2°C
MENU 5.8 ZADANA/AKTUALNA +
Dopuszczalna górna odchyłka wartości zadanej
Zakres nastawy: 2°C do 20°C / Wartość domyślna: 2°C
NASTAWY OBIEGU GRZEWCZEGO 2, MENU 6
Menu 6 jest dostępne, gdy w menu 9.7.2 wybrano opcję Obieg grzewczy 2.
Uwaga: pompa zostanie włączona, gdy aktualna temp. zasilania jest niższa niż T zad. zas. 2
MENU 6.1 LATO/ZIMA DZIEŃ zobacz Menu 5.1
MENU 6.2 LATO/ZIMA NOC zobacz Menu 5.2
MENU 6.3 KRZYWA GRZEWCZA zobacz Menu 5.3 z przykładami krzywych.
MENU 6.4 KOREKTA DZIENNA zobacz Menu 5.4
MENU 6.5 KOREKTA NOCNA zobacz Menu 5.5
MENU 6.6 TEMP. KOMFORTOWA zobacz Menu 5.6
NASTAWY C.W.U., MENU 7
Menu 7 jest dostępne, jeśli w menu 9.7.2 wybrano opcję c.w.u.
MENU 7.1 CIEPŁA WODA MINIMUM
Minimalna temperatura ciepłej wody użytkowej poza godzinami pracy.
Zakres nastawy: 10°C do 80°C / Wartość domyślna: 45°C
MENU 7.2 T ZAD. C.W.U.
Minimalna temperatura c.w.u. w godzinach pracy.
Zakres nastawy: 10°C do 80°C / Wartość domyślna: 45°C
MENU 7.3 HISTEREZA C.W.U.
Histereza grzania c.w.u. podczas pracy.
Zakres nastawy: +2°C do +20°C / Wartość domyślna: +10°C
