3.5.2 RJ45-Port und RS485-Terminierungsschalter
Der Frequenzumrichter verfügt über einen RJ45-Port, der dem Modbus 485-Protokoll entspricht. Folgendes kann an den RJ45-Port
angeschlossen werden:
•
Externe Bedieneinheit (derzeit nicht erhältlich).
•
PC-Tool (MyDrive® Insight) über eine Adapteroption (derzeit nicht erhältlich).
•
Offline-Konfigurationstool für Parametereinstellungen, wenn der Frequenzumrichter nicht eingeschaltet ist (derzeit nicht er-
hältlich).
1

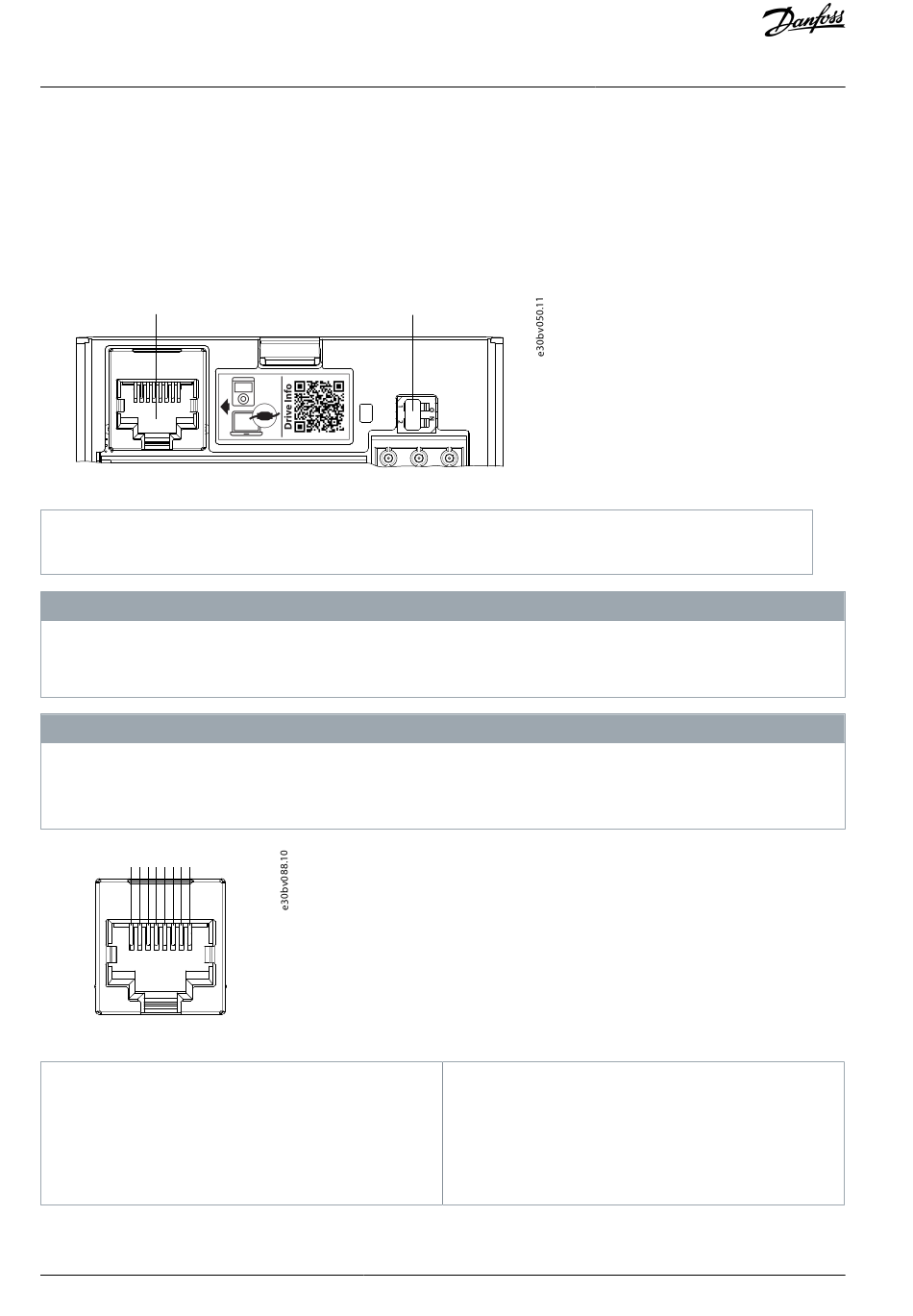

Abbildung 6: RJ45-Port und RS485-Terminierungsschalter
1
RJ45-Port
2
RS485-Terminierungsschalter (EIN=RS485 geschlossen, AUS=Offen)
Der RJ45-Anschluss unterstützt bis zu 3 m (9,8 ft) lange abgeschirmte CAT5e-Kabel, die NICHT zum direkten Anschluss des Fre-
quenzumrichters an einen PC verwendet werden. Die Nichtbeachtung dieses Hinweises führt zu Schäden am PC. Die Nichtbeach-
tung dieses Hinweises führt zu Schäden am PC.
-
Der RS485-Terminierungsschalter sollte auf ON gestellt sein, wenn sich der Frequenzumrichter am Ende des Feldbusses be-
findet.
-
Betätigen Sie den RS485-Terminierungsschalter nicht, wenn der Frequenzumrichter eingeschaltet ist.
1 2 3 4 5 6 7 8
Abbildung 7: Stiftbelegung von RJ45
1
5-V-Netzteil
2
5-V-Netzteil
3
GND
4
RS485_P
18 | Danfoss A/S © 2022.07
2
H I N W E I S
H I N W E I S
5
RS485_N
6
GND
7
Reserviert
8
Reserviert
