Elektrische Installation
4.3 Endgültige Konfiguration und Prüfung
Gehen Sie folgendermaßen vor, um die Konfiguration zu
testen und sicherzustellen, dass der Frequenzumrichter
funktioniert.
1. Schritt. Überprüfen Sie das Motor-Typenschild.
HINWEIS
4 4
Der Motor ist entweder im Stern (Y) oder im Dreieck (Δ)
geschaltet. Dies Angaben finden Sie auf dem Motor-
Typenschild.
THREE PHASE INDUCTION MOTOR
MOD MCV 315E
kW 400
HP
536
mm 1481
Hz 50
DESIGN N
DUTY S1
INSUL I EFFICIENCY % 95.8%

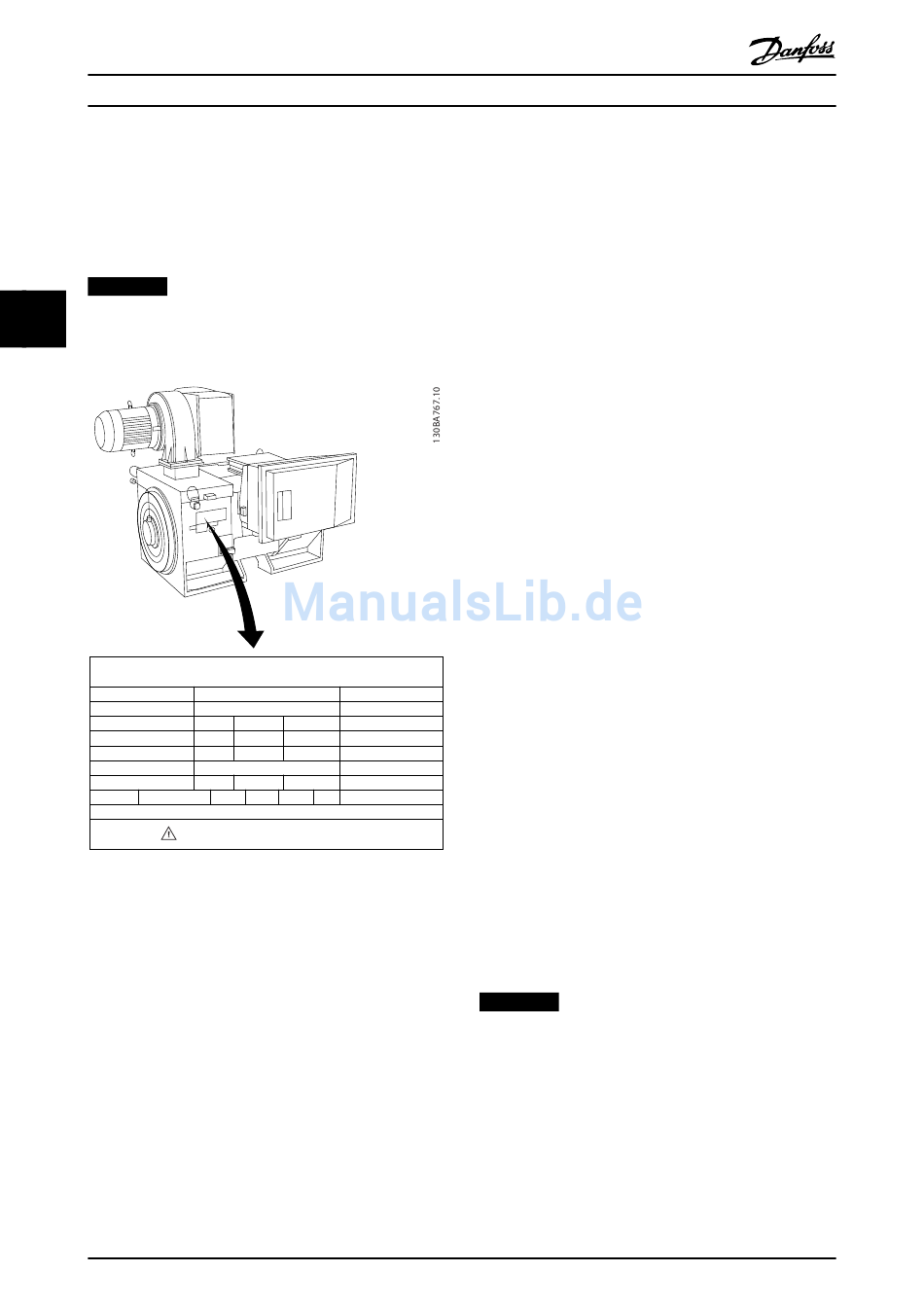

Abbildung 4.31 Typenschild
2. Schritt. Geben Sie die Motor-Typenschilddaten bei den
entsprechenden Parametern ein.
Um diese Liste aufzurufen, drücken Sie die Taste [Quick
Menu] und wählen Sie Q2 Inbetriebnahme-Menü.
1. 1-20 Motornennleistung [kW]
1-21 Motornennleistung [PS]
2. 1-22 Motornennspannung
3. 1-23 Motornennfrequenz
4. 1-24 Motornennstrom
5. 1-25 Motornenndrehzahl
60
VLT
Nr. 135189 12 04
IL/IN 6.5
PRIMARY SF
V 690 A 410.6 CONN Y COS f
V A CONN
AMB 40
V A ALT
CONN
RISE
SECONDARY
V A
CONN ENCLOSURE
100% 95.8% 75% WEIGHT
CAUTION
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
®
HVAC Drive FC 102
3. Schritt. Aktivieren Sie die automatische Motoran-
passung (AMA).
Die Durchführung einer AMA stellt die optimale
Motorleistung sicher. Die AMA misst die elektrischen
Ersatzschaltbilddaten des Motors und optimiert dadurch
die interne Regelung.
1. Schließen Sie Klemme 37 an Klemme 12 an
(wenn Klemme 37 verfügbar ist).
2. Schließen Sie Klemme 27 an Klemme 12 an, oder
setzen Sie 5-12 Klemme 27 Digitaleingang auf [0]
Ohne Funktion.
3. Aktivieren Sie die AMA in 1-29 Autom. Motoran-
passung.
4. Sie können zwischen kompletter und reduzierter
AMA wählen. Ist ein Sinusfilter vorhanden, darf
nur die reduzierte AMA ausgeführt werden.
Andernfalls ist das Sinusfilter während der AMA
zu entfernen.
5. Drücken Sie [OK]. Das Display zeigt AMA mit
[Hand on] starten an.
6. Drücken Sie [Hand on]. Ein Statusbalken stellt den
Verlauf der AMA dar.
AMA-Ausführung vorzeitig abbrechen
1. Drücken Sie auf [Off ]. Der Frequenzumrichter
zeigt einen Alarm, und am Display wird gemeldet,
dass die AMA durch den Benutzer abgebrochen
wurde.
1.15
Erfolgreiche AMA
0.85 40
1. Das Display zeigt AMA mit [OK]-Taste beenden.
°C
1000 m
2. Drücken Sie [OK], um die AMA abzuschließen.
°C
80
Fehlgeschlagene AMA
IP23
1.83 ton
1. Der Frequenzumrichter zeigt einen Alarm an. Eine
Beschreibung des Alarms finden Sie im
Abschnitt .
2. Wert im Fehlerspeicher ([Alarm Log]-Taste) zeigt
die zuletzt vor dem Alarm von der AMA
ausgeführte Messsequenz. Diese Nummer
zusammen mit der Beschreibung des Alarms hilft
Ihnen bei der Fehlersuche. Geben Sie bei der
Kontaktaufnahme mit dem Danfoss-Service die
Alarmnummer und -beschreibung an.
HINWEIS
Häufige Ursache für eine fehlgeschlagene AMA sind
falsch registrierte Motor-Typenschilddaten oder auch
eine zu große Differenz zwischen Umrichter-/Motor-
Nennleistung.
4. Schritt. Stellen Sie die Drehzahlgrenze und Rampenzeit
ein.
•
3-02 Minimaler Sollwert
•
3-03 Max. Sollwert
MG11F503
