5.1.23 Verdrahtungsbeispiel und Prüfung
Der folgende Abschnitt beschreibt die Terminierung von Steuerkabeln und deren Zugang. Erklärungen zu Funktion, Programmierung und Verdrahtung
Programmieren des Frequenzumrichters.
finden Sie im Kapitel

5.1.24 Zugang zu den Steuerklemmen

Alle Klemmen zu den Steuerkabeln befinden sich unter der Klemmenab-
deckung vorn am Frequenzumrichter. Entfernen sie diese Klemmenab-
deckung mit Hilfe eines Schraubendrehers.
5
Nehmen Sie die vordere Abdeckung ab, um auf die Steuerklemmen zu-
zugreifen. Achten Sie beim Wiederanbringen der Abdeckung auf die
richtige Befestigung mit einem Drehmoment von 2 Nm.
40

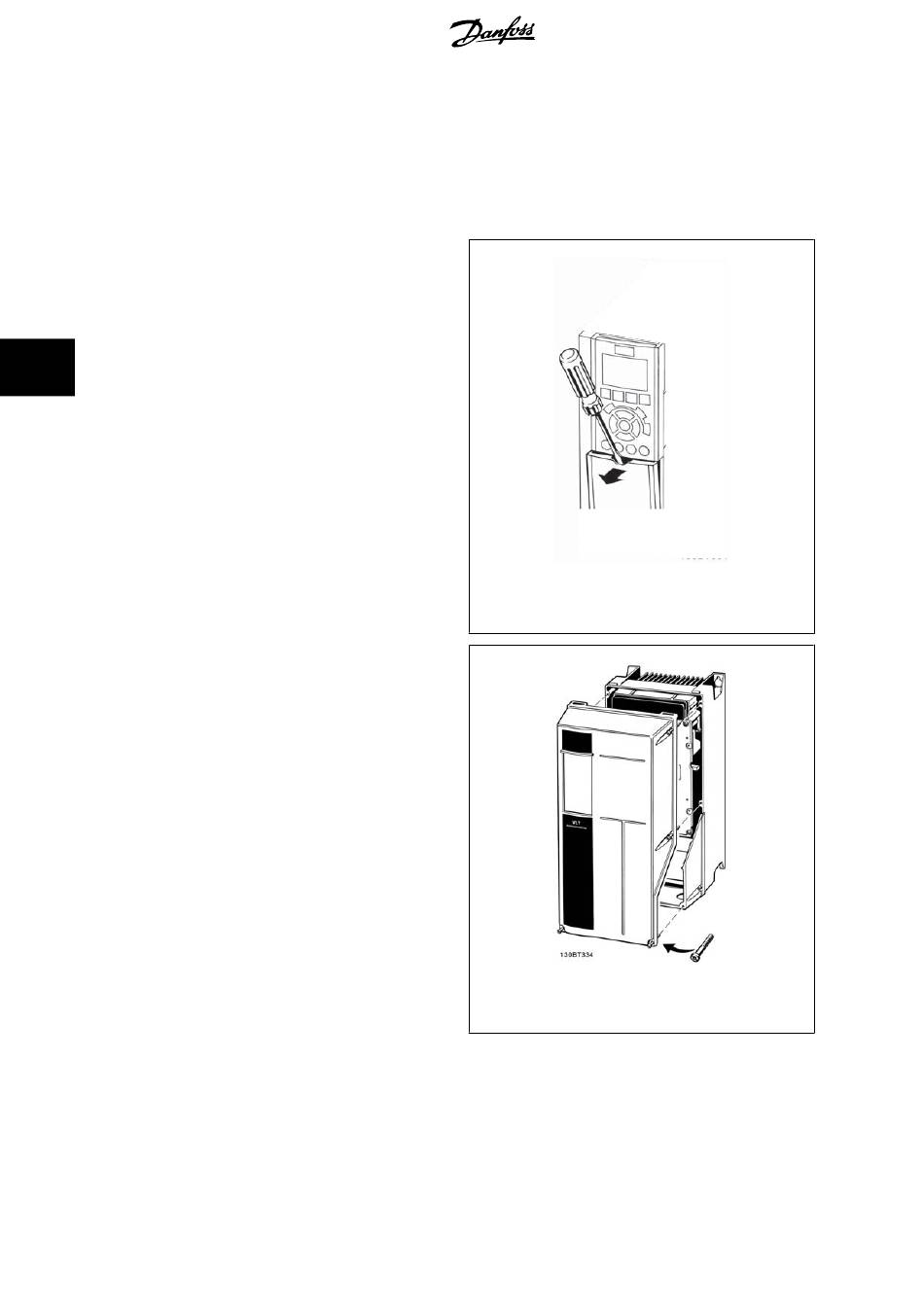

Abbildung 5.41: Zugriff auf Steuerklemmen in den Gehäu-
sen A2, A3, B3, B4, C3 und C4
Abbildung 5.42: Zugriff auf Steuerklemmen in den Gehäu-
sen A5, B1, B2, C1 und C2.
®
