5.1.14. Motoranschluss für C1 und C2

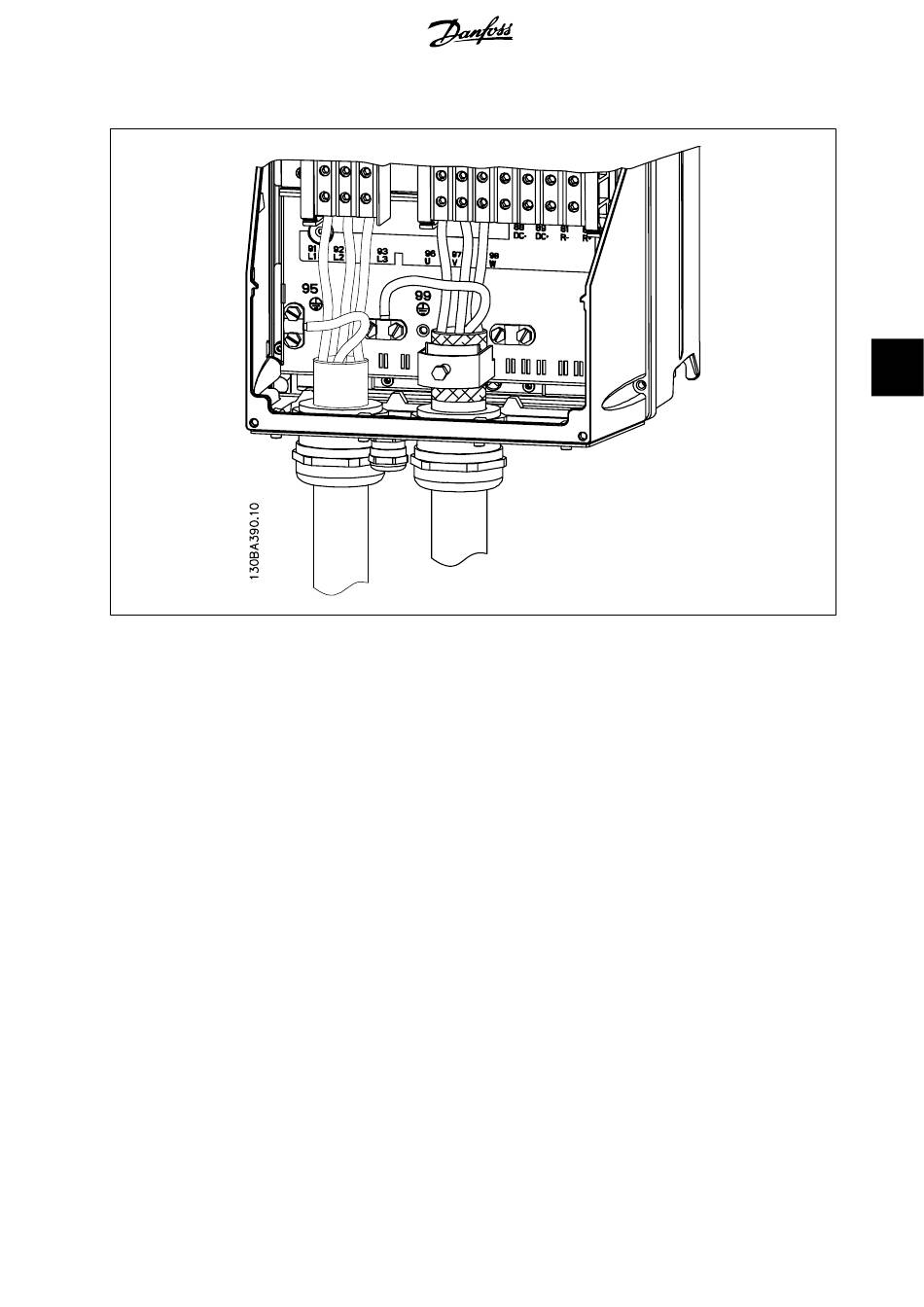

Abbildung 5.17: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des Motors in die Klemme, und ziehen Sie sie fest.
Bitte stellen Sie sicher, dass die äußere Isolierung des Motorkabels unter dem EMV-Schirmbügel entfernt wird.
5.1.15. Verdrahtungsbeispiel und Prüfung
Der folgende Abschnitt beschreibt die Terminierung von Steuerkabeln und deren Zugang. Erklärungen zu Funktion, Programmierung und Verdrahtung
finden Sie im Kapitel Programmieren des Frequenzumrichters .
®
