Es ist wichtig, die Busleitung richtig abzuschließen.
Fehlanpassungen der Impedanz können zu Refle-
xionen auf der Leitung führen und damit eine feh-
lerhafte Übertragung verursachen.

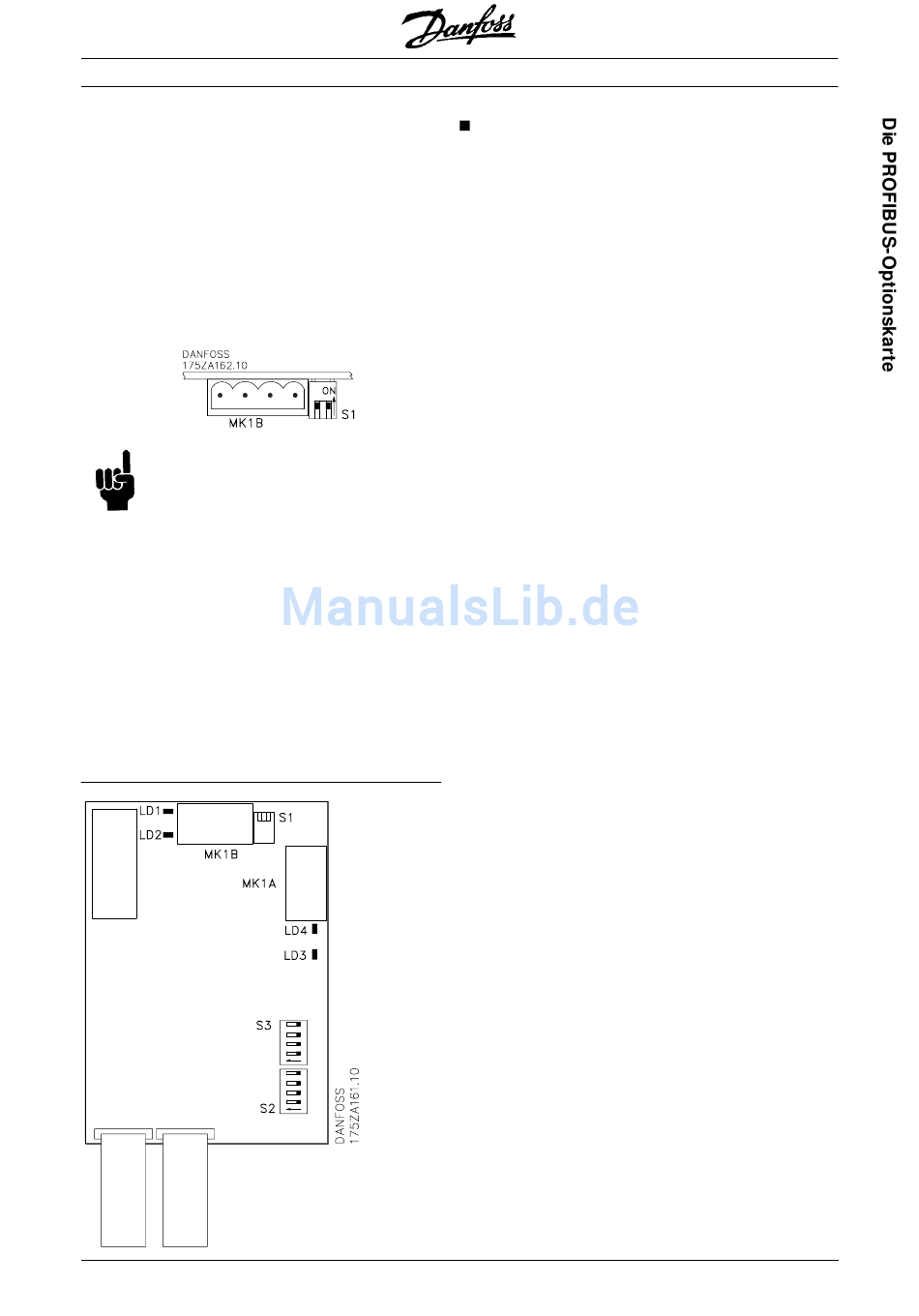

– Die PROFIBUS-Optionskarte enthält einen ge-
eigneten Abschluss, der durch die Schalter 1
und 2 am Schalterblock S1 direkt rechts über
dem Klemmenblock MK 1B aktiviert werden
kann. Bei Schalterstellung „On" ist der Busab-
schluss aktiv.
ACHTUNG!
Die Schalter dürfen niemals entgegenge-
setzt eingestellt werden. Beide müssen
entweder auf EIN oder auf AUS stehen.
– Die meisten Master und Repeater haben einen
eigenen Abschluss.
– Wenn eine interne Abschlussschaltung in Form
von drei Widerständen an die Busleitung ange-
schlossen wird, muss eine 5-Volt-Gleichspan-
nung benutzt werden. Es ist darauf zu achten,
dass diese von der Netzleitung galvanisch ge-
trennt ist.
Die PROFIBUS-Optionskarte
MG.10.E4.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
VLT ® 5000 PROFIBUS

LEDs

Auf der PROFIBUS-Optionskarte befinden sich
vier LEDs:
LD1 und LD4: Flackern (sehr schnelles Blinken),
wenn über die Optionskarte Daten
ausgetauscht werden.
Anmerkung: bei jedem „Auffla-
ckern" der LEDs empfängt der
VLT ein Telegramm.
LD2 und LD3: Leuchten, wenn die Optionskarte
initialisiert und bereit zum Daten-
austausch ist oder wenn bereits
Daten ausgetauscht werden.
Blinken, wenn die Funktion zur
automatischen
Baudratebestimmung die aktuelle
Baudrate zu ermitteln versucht.
Hinweis: ein fehlerhafter An-
schluss der Datenleitung kann
auch ein Blinken der LEDs verur-
sachen (siehe „Physikalische Ver-
bindung").
