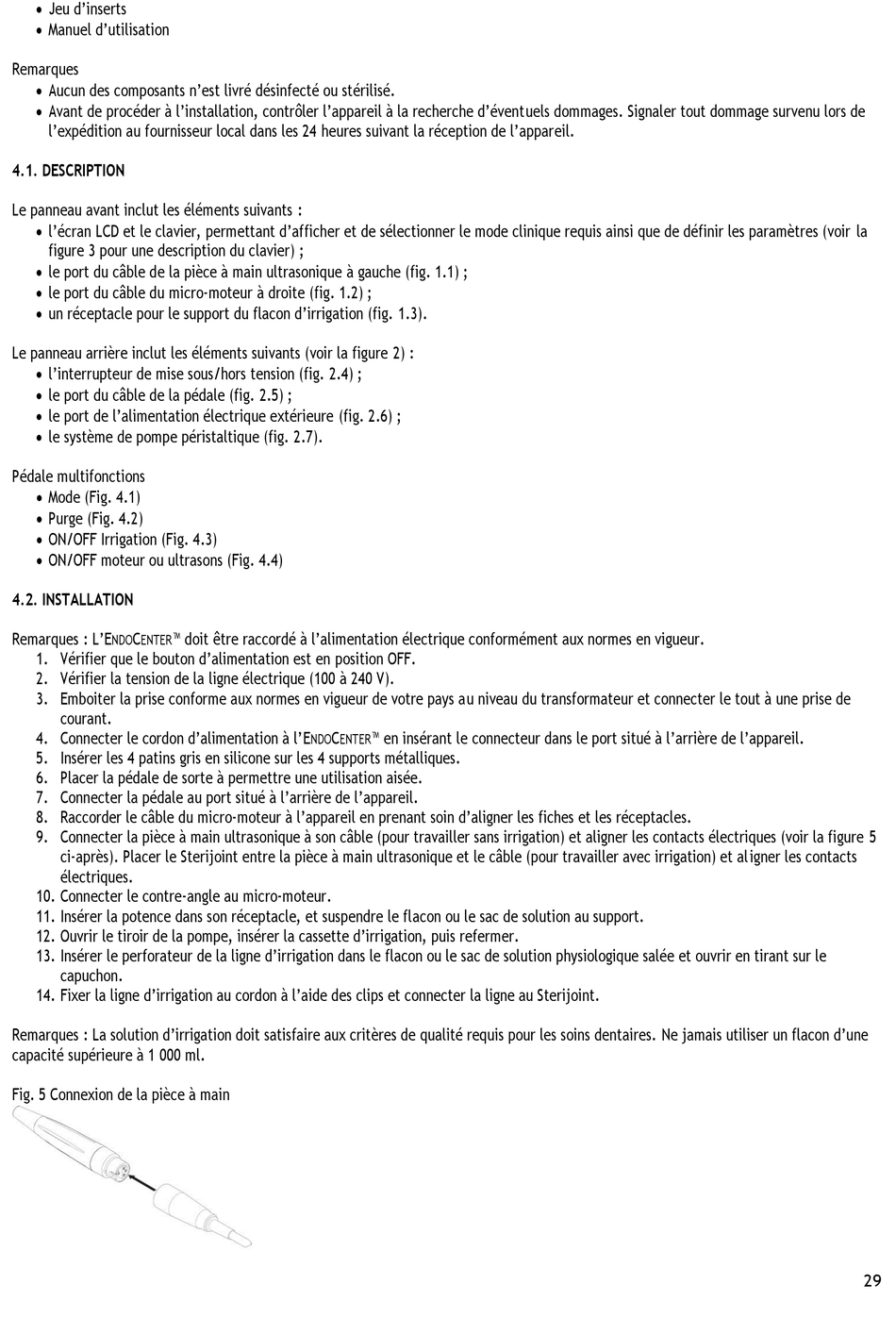

 Jeu d'inserts
 Manuel d'utilisation
Remarques
 Aucun des composants n'est livré désinfecté ou stérilisé.
 Avant de procéder à l'installation, contrôler l'appareil à la recherche d'éventuels dommages. Signaler tout dommage survenu lors de
l'expédition au fournisseur local dans les 24 heures suivant la réception de l'appareil.

4.1. DESCRIPTION

Le panneau avant inclut les éléments suivants :
 l'écran LCD et le clavier, permettant d'afficher et de sélectionner le mode clinique requis ainsi que de définir les paramètres (voir la
figure 3 pour une description du clavier) ;
 le port du câble de la pièce à main ultrasonique à gauche (fig. 1.1) ;
 le port du câble du micro-moteur à droite (fig. 1.2) ;
 un réceptacle pour le support du flacon d'irrigation (fig. 1.3).
Le panneau arrière inclut les éléments suivants (voir la figure 2) :
 l'interrupteur de mise sous/hors tension (fig. 2.4) ;
 le port du câble de la pédale (fig. 2.5) ;
 le port de l'alimentation électrique extérieure (fig. 2.6) ;
 le système de pompe péristaltique (fig. 2.7).
Pédale multifonctions
 Mode (Fig. 4.1)
 Purge (Fig. 4.2)
 ON/OFF Irrigation (Fig. 4.3)
 ON/OFF moteur ou ultrasons (Fig. 4.4)

4.2. INSTALLATION

Remarques : L'E C ™ doit être raccordé à l'alimentation électrique conformément aux normes en vigueur.
NDO ENTER
1. Vérifier que le bouton d'alimentation est en position OFF.
2. Vérifier la tension de la ligne électrique (100 à 240 V).
3. Emboiter la prise conforme aux normes en vigueur de votre pays au niveau du transformateur et connecter le tout à une prise de
courant.
4. Connecter le cordon d'alimentation à l'E
5. Insérer les 4 patins gris en silicone sur les 4 supports métalliques.
6. Placer la pédale de sorte à permettre une utilisation aisée.
7. Connecter la pédale au port situé à l'arrière de l'appareil.
8. Raccorder le câble du micro-moteur à l'appareil en prenant soin d'aligner les fiches et les réceptacles.
9. Connecter la pièce à main ultrasonique à son câble (pour travailler sans irrigation) et aligner les contacts électriques (voir la figure 5
ci-après). Placer le Sterijoint entre la pièce à main ultrasonique et le câble (pour travailler avec irrigation) et aligner les contacts
électriques.
10. Connecter le contre-angle au micro-moteur.
11. Insérer la potence dans son réceptacle, et suspendre le flacon ou le sac de solution au support.
12. Ouvrir le tiroir de la pompe, insérer la cassette d'irrigation, puis refermer.
13. Insérer le perforateur de la ligne d'irrigation dans le flacon ou le sac de solution physiologique salée et ouvrir en tirant sur le
capuchon.
14. Fixer la ligne d'irrigation au cordon à l'aide des clips et connecter la ligne au Sterijoint.
Remarques : La solution d'irrigation doit satisfaire aux critères de qualité requis pour les soins dentaires. Ne jamais utiliser un flacon d'une
capacité supérieure à 1 000 ml.
Fig. 5 Connexion de la pièce à main
C ™ en insérant le connecteur dans le port situé à l'arrière de l'appareil.
NDO ENTER
29
