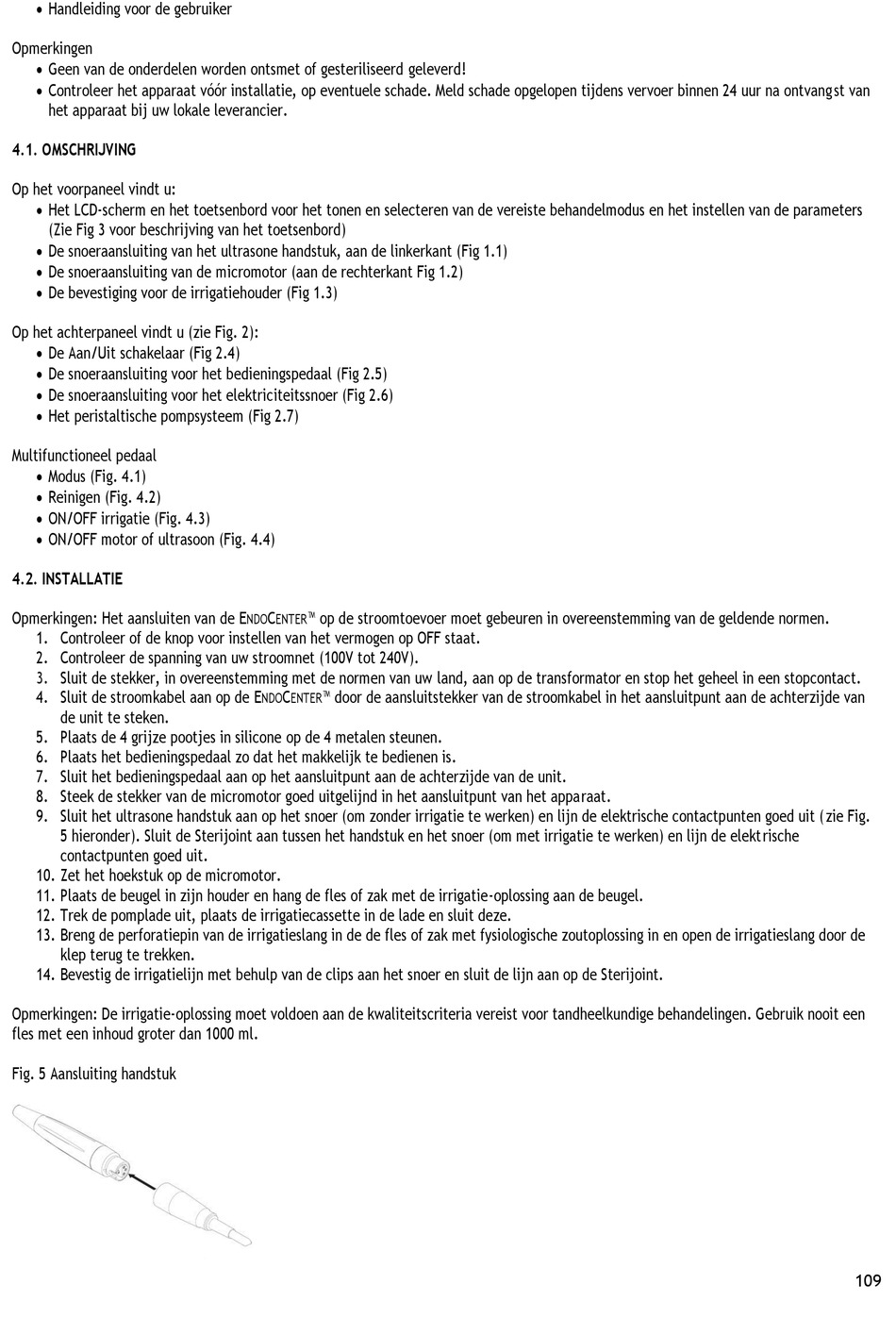

 Handleiding voor de gebruiker
Opmerkingen
 Geen van de onderdelen worden ontsmet of gesteriliseerd geleverd!
 Controleer het apparaat vóór installatie, op eventuele schade. Meld schade opgelopen tijdens vervoer binnen 24 uur na ontvang st van
het apparaat bij uw lokale leverancier.

4.1. OMSCHRIJVING

Op het voorpaneel vindt u:
 Het LCD-scherm en het toetsenbord voor het tonen en selecteren van de vereiste behandelmodus en het instellen van de parameters
(Zie Fig 3 voor beschrijving van het toetsenbord)
 De snoeraansluiting van het ultrasone handstuk, aan de linkerkant (Fig 1.1)
 De snoeraansluiting van de micromotor (aan de rechterkant Fig 1.2)
 De bevestiging voor de irrigatiehouder (Fig 1.3)
Op het achterpaneel vindt u (zie Fig. 2):
 De Aan/Uit schakelaar (Fig 2.4)
 De snoeraansluiting voor het bedieningspedaal (Fig 2.5)
 De snoeraansluiting voor het elektriciteitssnoer (Fig 2.6)
 Het peristaltische pompsysteem (Fig 2.7)
Multifunctioneel pedaal
 Modus (Fig. 4.1)
 Reinigen (Fig. 4.2)
 ON/OFF irrigatie (Fig. 4.3)
 ON/OFF motor of ultrasoon (Fig. 4.4)

4.2. INSTALLATIE

Opmerkingen: Het aansluiten van de E
1. Controleer of de knop voor instellen van het vermogen op OFF staat.
2. Controleer de spanning van uw stroomnet (100V tot 240V).
3. Sluit de stekker, in overeenstemming met de normen van uw land, aan op de transformator en stop het geheel in een stopcontact.
4. Sluit de stroomkabel aan op de E
de unit te steken.
5. Plaats de 4 grijze pootjes in silicone op de 4 metalen steunen.
6. Plaats het bedieningspedaal zo dat het makkelijk te bedienen is.
7. Sluit het bedieningspedaal aan op het aansluitpunt aan de achterzijde van de unit.
8. Steek de stekker van de micromotor goed uitgelijnd in het aansluitpunt van het apparaat.
9. Sluit het ultrasone handstuk aan op het snoer (om zonder irrigatie te werken) en lijn de elektrische contactpunten goed uit ( zie Fig.
5 hieronder). Sluit de Sterijoint aan tussen het handstuk en het snoer (om met irrigatie te werken) en lijn de elektrische
contactpunten goed uit.
10. Zet het hoekstuk op de micromotor.
11. Plaats de beugel in zijn houder en hang de fles of zak met de irrigatie-oplossing aan de beugel.
12. Trek de pomplade uit, plaats de irrigatiecassette in de lade en sluit deze.
13. Breng de perforatiepin van de irrigatieslang in de de fles of zak met fysiologische zoutoplossing in en open de irrigatieslang door de
klep terug te trekken.
14. Bevestig de irrigatielijn met behulp van de clips aan het snoer en sluit de lijn aan op de Sterijoint.
Opmerkingen: De irrigatie-oplossing moet voldoen aan de kwaliteitscriteria vereist voor tandheelkundige behandelingen. Gebruik nooit een
fles met een inhoud groter dan 1000 ml.
Fig. 5 Aansluiting handstuk
C ™ op de stroomtoevoer moet gebeuren in overeenstemming van de geldende normen.
NDO ENTER
C ™ door de aansluitstekker van de stroomkabel in het aansluitpunt aan de achterzijde van
NDO ENTER
