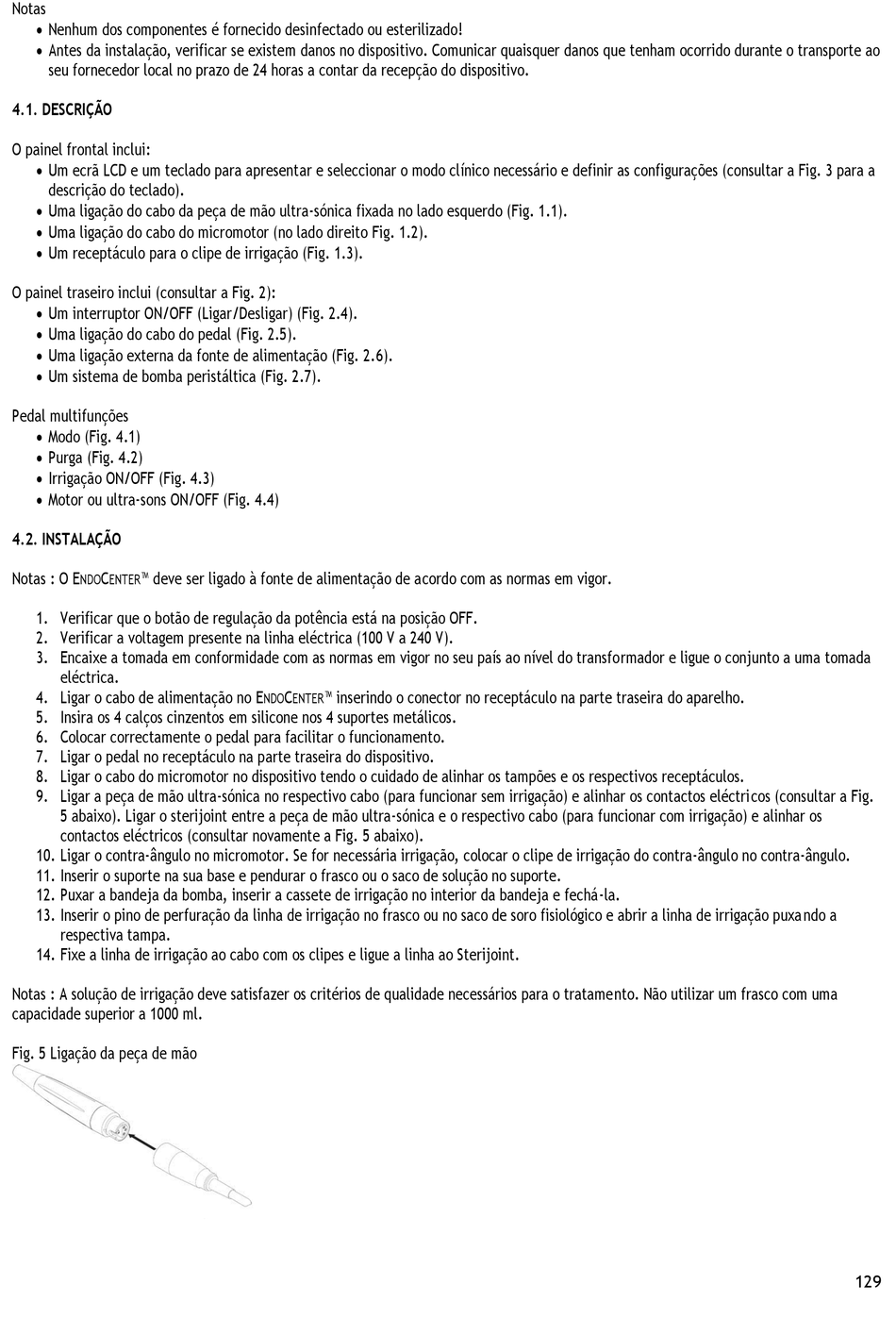

Notas
Nenhum dos componentes é fornecido desinfectado ou esterilizado!
Antes da instalação, verificar se existem danos no dispositivo. Comunicar quaisquer danos que tenham ocorrido durante o transporte ao
seu fornecedor local no prazo de 24 horas a contar da recepção do dispositivo.
4.1. DESCRIÇÃO
O painel frontal inclui:
Um ecrã LCD e um teclado para apresentar e seleccionar o modo clínico necessário e definir as configurações (consultar a Fig. 3 para a
descrição do teclado).
Uma ligação do cabo da peça de mão ultra-sónica fixada no lado esquerdo (Fig. 1.1).
Uma ligação do cabo do micromotor (no lado direito Fig. 1.2).
Um receptáculo para o clipe de irrigação (Fig. 1.3).
O painel traseiro inclui (consultar a Fig. 2):
Um interruptor ON/OFF (Ligar/Desligar) (Fig. 2.4).
Uma ligação do cabo do pedal (Fig. 2.5).
Uma ligação externa da fonte de alimentação (Fig. 2.6).
Um sistema de bomba peristáltica (Fig. 2.7).
Pedal multifunções
Modo (Fig. 4.1)
Purga (Fig. 4.2)
Irrigação ON/OFF (Fig. 4.3)
Motor ou ultra-sons ON/OFF (Fig. 4.4)
4.2. INSTALAÇÃO
Notas : O E
C
™ deve ser ligado à fonte de alimentação de acordo com as normas em vigor.
NDO
ENTER
1. Verificar que o botão de regulação da potência está na posição OFF.
2. Verificar a voltagem presente na linha eléctrica (100 V a 240 V).
3. Encaixe a tomada em conformidade com as normas em vigor no seu país ao nível do transformador e ligue o conjunto a uma tomada
eléctrica.
4. Ligar o cabo de alimentação no E
5. Insira os 4 calços cinzentos em silicone nos 4 suportes metálicos.
6. Colocar correctamente o pedal para facilitar o funcionamento.
7. Ligar o pedal no receptáculo na parte traseira do dispositivo.
8. Ligar o cabo do micromotor no dispositivo tendo o cuidado de alinhar os tampões e os respectivos receptáculos.
9. Ligar a peça de mão ultra-sónica no respectivo cabo (para funcionar sem irrigação) e alinhar os contactos eléctricos (consultar a Fig.
5 abaixo). Ligar o sterijoint entre a peça de mão ultra-sónica e o respectivo cabo (para funcionar com irrigação) e alinhar os
contactos eléctricos (consultar novamente a Fig. 5 abaixo).
10. Ligar o contra-ângulo no micromotor. Se for necessária irrigação, colocar o clipe de irrigação do contra-ângulo no contra-ângulo.
11. Inserir o suporte na sua base e pendurar o frasco ou o saco de solução no suporte.
12. Puxar a bandeja da bomba, inserir a cassete de irrigação no interior da bandeja e fechá-la.
13. Inserir o pino de perfuração da linha de irrigação no frasco ou no saco de soro fisiológico e abrir a linha de irrigação puxa ndo a
respectiva tampa.
14. Fixe a linha de irrigação ao cabo com os clipes e ligue a linha ao Sterijoint.
Notas : A solução de irrigação deve satisfazer os critérios de qualidade necessários para o tratamento. Não utilizar um frasco com uma
capacidade superior a 1000 ml.
Fig. 5 Ligação da peça de mão
C
™ inserindo o conector no receptáculo na parte traseira do aparelho.
NDO
ENTER
