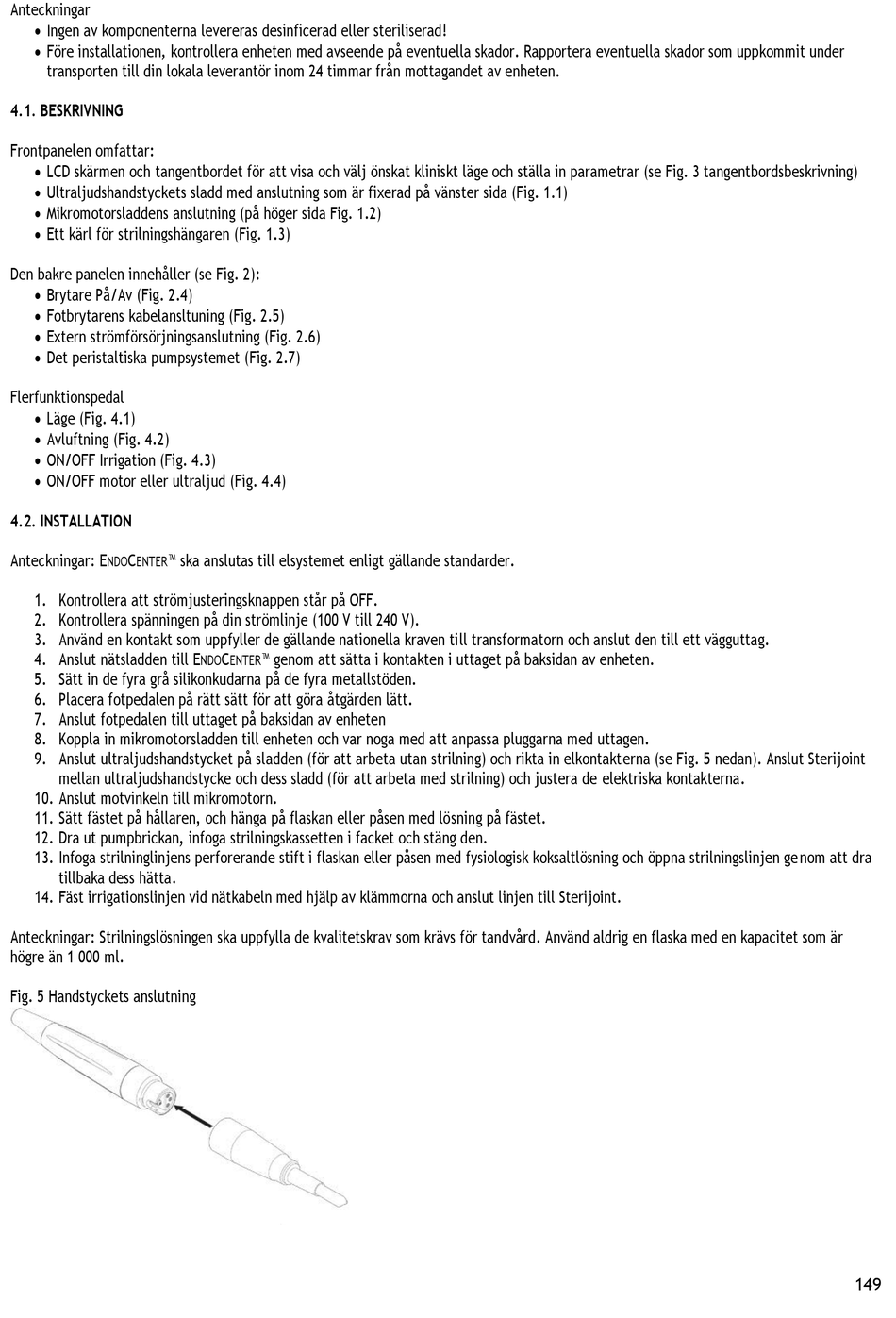

Anteckningar
 Ingen av komponenterna levereras desinficerad eller steriliserad!
 Före installationen, kontrollera enheten med avseende på eventuella skador. Rapportera eventuella skador som uppkommit under
transporten till din lokala leverantör inom 24 timmar från mottagandet av enheten.

4.1. BESKRIVNING

Frontpanelen omfattar:
 LCD skärmen och tangentbordet för att visa och välj önskat kliniskt läge och ställa in parametrar (se Fig. 3 tangentbordsbeskrivning)
 Ultraljudshandstyckets sladd med anslutning som är fixerad på vänster sida (Fig. 1.1)
 Mikromotorsladdens anslutning (på höger sida Fig. 1.2)
 Ett kärl för strilningshängaren (Fig. 1.3)
Den bakre panelen innehåller (se Fig. 2):
 Brytare På/Av (Fig. 2.4)
 Fotbrytarens kabelansltuning (Fig. 2.5)
 Extern strömförsörjningsanslutning (Fig. 2.6)
 Det peristaltiska pumpsystemet (Fig. 2.7)
Flerfunktionspedal
 Läge (Fig. 4.1)
 Avluftning (Fig. 4.2)
 ON/OFF Irrigation (Fig. 4.3)
 ON/OFF motor eller ultraljud (Fig. 4.4)

4.2. INSTALLATION

Anteckningar: E C ™ ska anslutas till elsystemet enligt gällande standarder.
NDO ENTER
1. Kontrollera att strömjusteringsknappen står på OFF.
2. Kontrollera spänningen på din strömlinje (100 V till 240 V).
3. Använd en kontakt som uppfyller de gällande nationella kraven till transformatorn och anslut den till ett vägguttag.
4. Anslut nätsladden till E
5. Sätt in de fyra grå silikonkudarna på de fyra metallstöden.
6. Placera fotpedalen på rätt sätt för att göra åtgärden lätt.
7. Anslut fotpedalen till uttaget på baksidan av enheten
8. Koppla in mikromotorsladden till enheten och var noga med att anpassa pluggarna med uttagen.
9. Anslut ultraljudshandstycket på sladden (för att arbeta utan strilning) och rikta in elkontakterna (se Fig. 5 nedan). Anslut Sterijoint
mellan ultraljudshandstycke och dess sladd (för att arbeta med strilning) och justera de elektriska kontakterna.
10. Anslut motvinkeln till mikromotorn.
11. Sätt fästet på hållaren, och hänga på flaskan eller påsen med lösning på fästet.
12. Dra ut pumpbrickan, infoga strilningskassetten i facket och stäng den.
13. Infoga strilninglinjens perforerande stift i flaskan eller påsen med fysiologisk koksaltlösning och öppna strilningslinjen ge nom att dra
tillbaka dess hätta.
14. Fäst irrigationslinjen vid nätkabeln med hjälp av klämmorna och anslut linjen till Sterijoint.
Anteckningar: Strilningslösningen ska uppfylla de kvalitetskrav som krävs för tandvård. Använd aldrig en flaska med en kapacitet som är
högre än 1 000 ml.
Fig. 5 Handstyckets anslutning
C ™ genom att sätta i kontakten i uttaget på baksidan av enheten.
NDO ENTER
149
