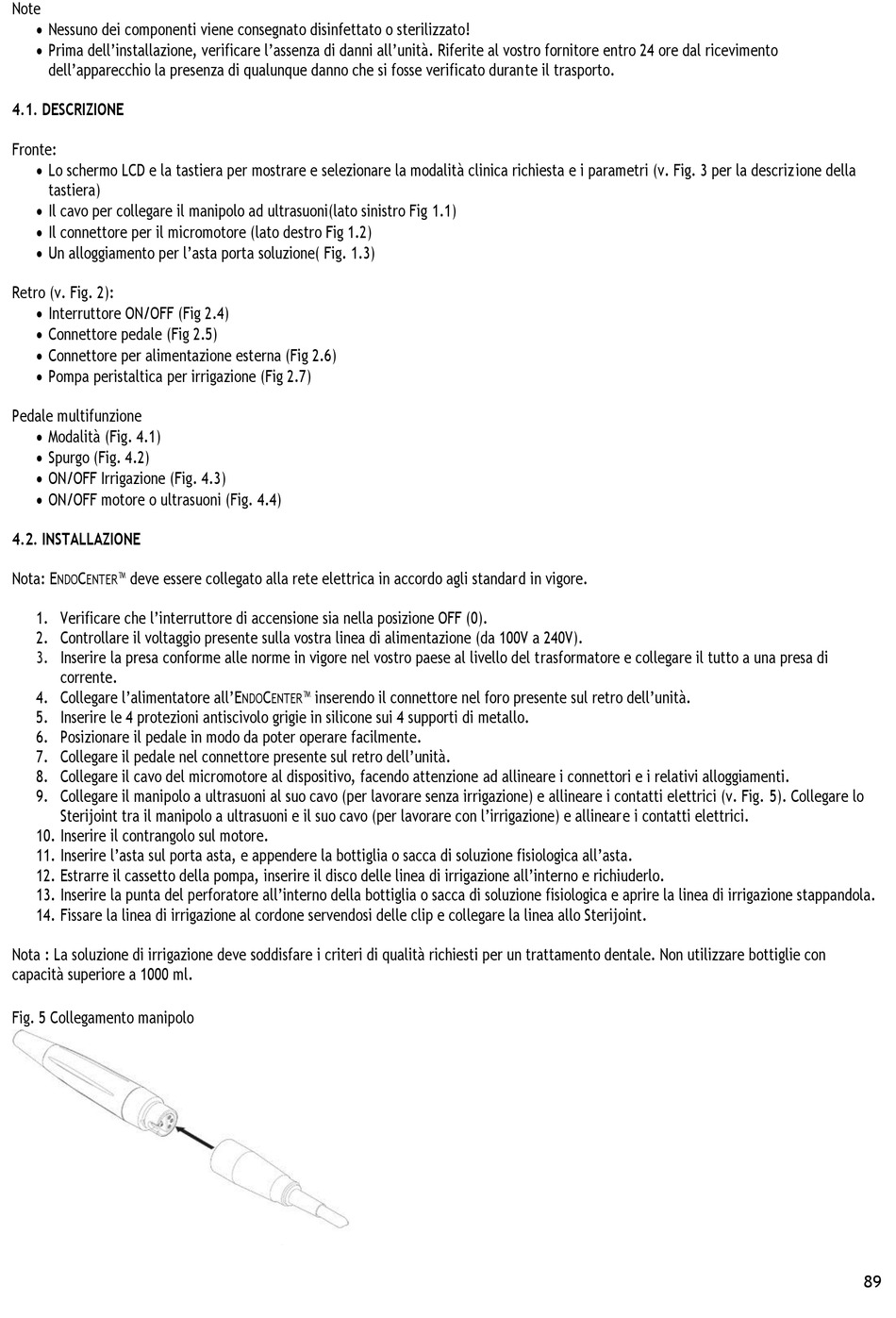

Note
 Nessuno dei componenti viene consegnato disinfettato o sterilizzato!
 Prima dell'installazione, verificare l'assenza di danni all'unità. Riferite al vostro fornitore entro 24 ore dal ricevimento
dell'apparecchio la presenza di qualunque danno che si fosse verificato durante il trasporto.
4.1. DESCRIZIONE
Fronte:
 Lo schermo LCD e la tastiera per mostrare e selezionare la modalità clinica richiesta e i parametri (v. Fig. 3 per la descriz ione della
tastiera)
 Il cavo per collegare il manipolo ad ultrasuoni(lato sinistro Fig 1.1)
 Il connettore per il micromotore (lato destro Fig 1.2)
 Un alloggiamento per l'asta porta soluzione( Fig. 1.3)
Retro (v. Fig. 2):
 Interruttore ON/OFF (Fig 2.4)
 Connettore pedale (Fig 2.5)
 Connettore per alimentazione esterna (Fig 2.6)
 Pompa peristaltica per irrigazione (Fig 2.7)
Pedale multifunzione
 Modalità (Fig. 4.1)
 Spurgo (Fig. 4.2)
 ON/OFF Irrigazione (Fig. 4.3)
 ON/OFF motore o ultrasuoni (Fig. 4.4)

4.2. INSTALLAZIONE

Nota: E C ™ deve essere collegato alla rete elettrica in accordo agli standard in vigore.
NDO ENTER
1. Verificare che l'interruttore di accensione sia nella posizione OFF (0).
2. Controllare il voltaggio presente sulla vostra linea di alimentazione (da 100V a 240V).
3. Inserire la presa conforme alle norme in vigore nel vostro paese al livello del trasformatore e collegare il tutto a una presa di
corrente.
4. Collegare l'alimentatore all'E
5. Inserire le 4 protezioni antiscivolo grigie in silicone sui 4 supporti di metallo.
6. Posizionare il pedale in modo da poter operare facilmente.
7. Collegare il pedale nel connettore presente sul retro dell'unità.
8. Collegare il cavo del micromotore al dispositivo, facendo attenzione ad allineare i connettori e i relativi alloggiamenti.
9. Collegare il manipolo a ultrasuoni al suo cavo (per lavorare senza irrigazione) e allineare i contatti elettrici (v. Fig. 5). Collegare lo
Sterijoint tra il manipolo a ultrasuoni e il suo cavo (per lavorare con l'irrigazione) e allineare i contatti elettrici.
10. Inserire il contrangolo sul motore.
11. Inserire l'asta sul porta asta, e appendere la bottiglia o sacca di soluzione fisiologica all'asta.
12. Estrarre il cassetto della pompa, inserire il disco delle linea di irrigazione all'interno e richiuderlo.
13. Inserire la punta del perforatore all'interno della bottiglia o sacca di soluzione fisiologica e aprire la linea di irrigazione stappandola.
14. Fissare la linea di irrigazione al cordone servendosi delle clip e collegare la linea allo Sterijoint.
Nota : La soluzione di irrigazione deve soddisfare i criteri di qualità richiesti per un trattamento dentale. Non utilizzare bottiglie con
capacità superiore a 1000 ml.
Fig. 5 Collegamento manipolo
C ™ inserendo il connettore nel foro presente sul retro dell'unità.
NDO ENTER
