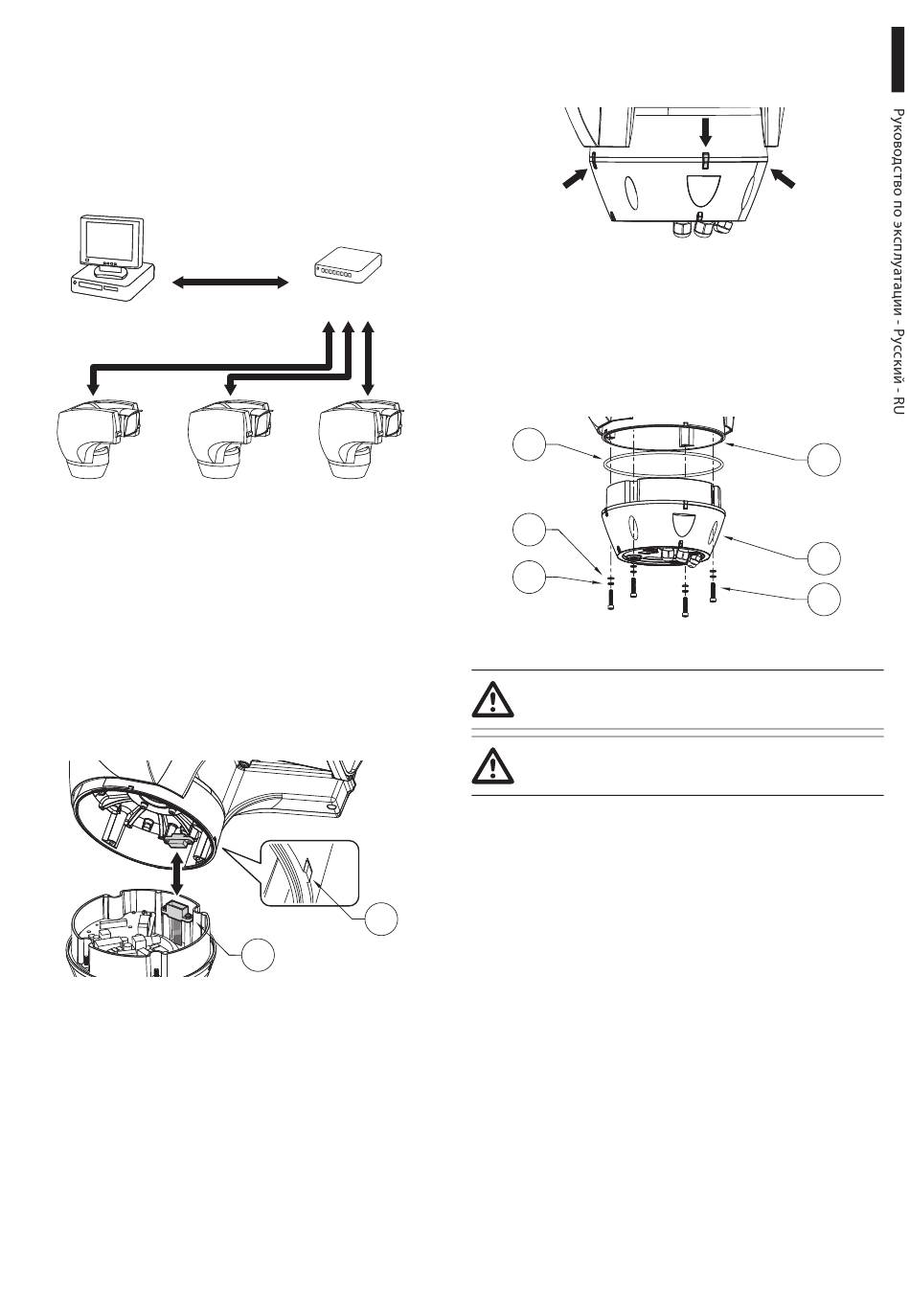

7.4.5 Подключение Ethernet-кабеля
Подключите разъем J1 вторичной платы
подключения с помощью неэкранированной
витой пары категории 5E или выше (7.4.1 Описание
вторичной платы, страница 13).
Ниже представлен стандартный пример
установки.
Personal
Computer
Рис. 14
7.5 Крепление верхней части
кожуха
Определите положение самоцентрирующегося
разъема (01) верхней части устройства. Разместите
боковой выступ (02) в направлении переднего
поля обзора камеры. Разместите верхнюю часть на
основании в том направлении, которое показано
на рисунке.
Рис. 15
MNVCUCHDB_1905_RU
Hub / Switch
02
01
Боковые выступы на основании и на верхней
части устройства таким образом будут размещены
в единственно возможном положении.
Рис. 16
Прикрепите верхнюю часть устройства (01) к
основанию (02) с помощью крепежных винтов (03),
зубчатых шайб (04) и плоских шайб (05). Убедитесь,
что уплотнитель основания размещен на своем
месте и находится в хорошем состоянии (06).
06
05
04
Рис. 17
Нанесите резьбовой фиксатор Loctite
243® на отверстия для винтов.
Будьте внимательны при монтаже.
Момент затяжки: 4Nm.
01
02
03
15
