4.5 Подключение сигнального
кабеля
ПРЕДУПРЕЖДЕНИЕ! Система типа НТС-1
Это система типа НТС-1, не подключайте
ее к СНБН-схемам.
ПОДКЛЮЧЕНИЕ СИГНАЛЬНОГО КАБЕЛЯ
Цвет Функция
Белый RS-485 A (+)
Желтый RS-485 B (-)
Розовый Реле 1, Клемма A
Фиолетовый Реле 1, Клемма B
(синий, модель со
свободным концом
кабеля)
Красный (коричн Аварийный сигнал/Цифровой вход
евый, модель со
свободным концом
кабеля)
Зеленый GND/Общий аварийный сигнал
Серый Сброс
Табл. 3
4.5.1 Подключение телеметрической
линии
Не подключайте последовательную
линию связи на IP-модели устройства.
Кабели используются для обеспечения доступа к
линии последовательной связи1 x RS-485.
Телеметрические линии используются для
подключения устройства к блокам управления и
программирования (пульт управления или ПК).
Устройство имеет функцию
автоматического распознавания типа
используемого протокола. (PANASONIC
850, PELCO D, VIDEOTEC MACRO).
4.5.2 Подключение аварийных
сигналов и реле
Экран наружного кабеля реле или кабеля
передачи аварийного сигнала должен
быть заземлен.
8

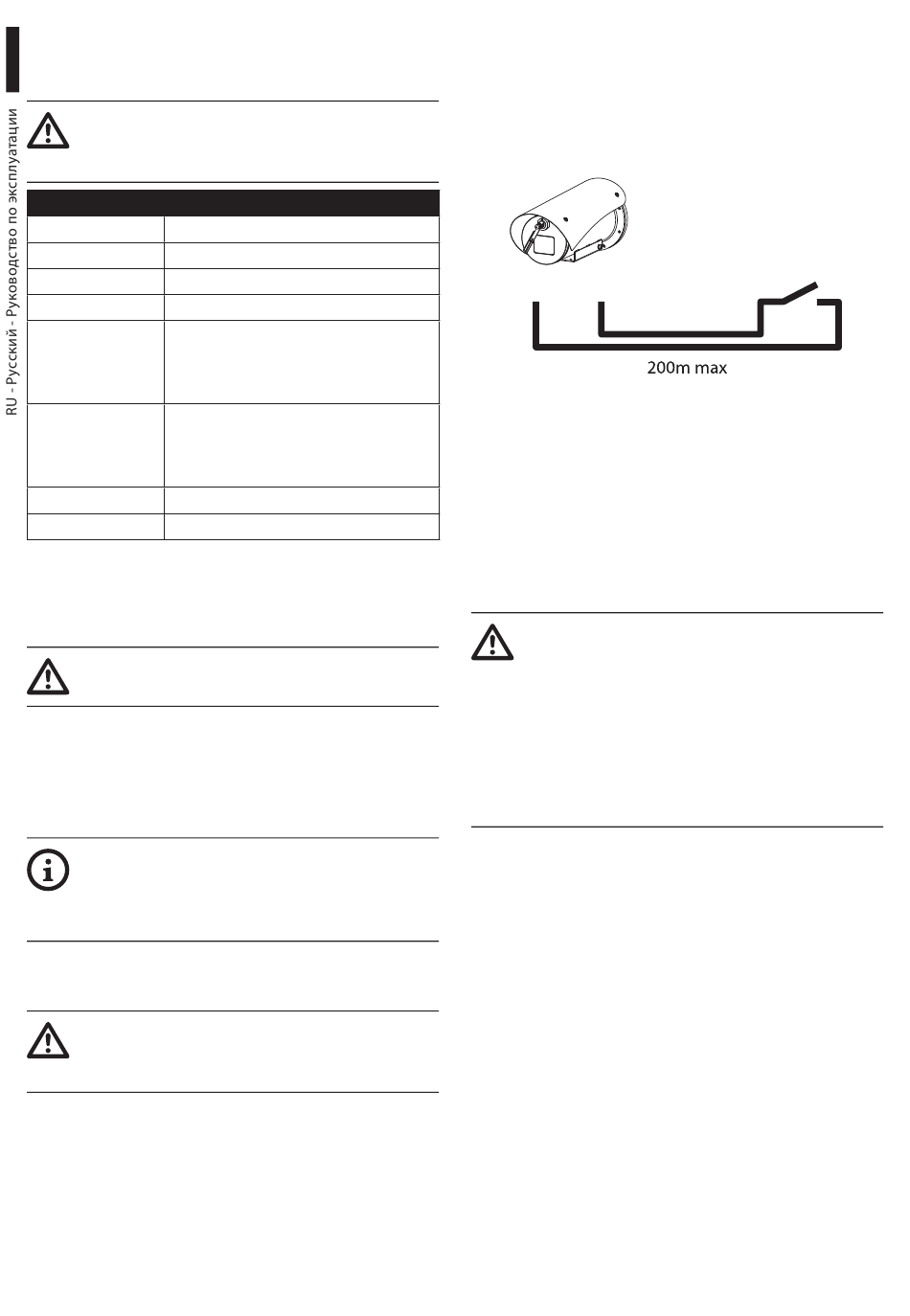

4.5.2.1 Подключение аварийного сигнала
к сухому контакту
В случае аварийного сигнала на свободном
контакте подключение выполняется в
соответствии с приведенным рисунком.
AL1 COM
Рис. 2
AL1: Аварийный сигнал 1. COM: Общие аварийные
сигналы.
Сухой контакт передачи аварийного сигнала
тревоги может быть НР (нормально разомкнутым)
или НЗ (нормально замкнутым).
Более подробная информация представлена в
соответствующей главе (6.1.7.1 Меню аварийных
сигналов, стр. 20).
4.5.2.2 Подключение реле
Допускается использовать реле с
указанными ниже характеристиками.
Рабочее напряжение: до 30Vac или
60Vdc. Сила тока: 1A макс.. Используйте
кабели соответствующего сечения
со следующими характеристиками:
от 0.25mm² (23Американский калибр
проводов (AWG)) до 1.5mm² (16Американ
ский калибр проводов (AWG)).
В связи с отсутствием полярности обе клеммы
одного реле могут использоваться как с
напряжением прямого, так и переменного тока.
Более подробная информация представлена в
соответствующей главе (6.1.7.1 Меню аварийных
сигналов, стр. 20).
Сухой контакт
