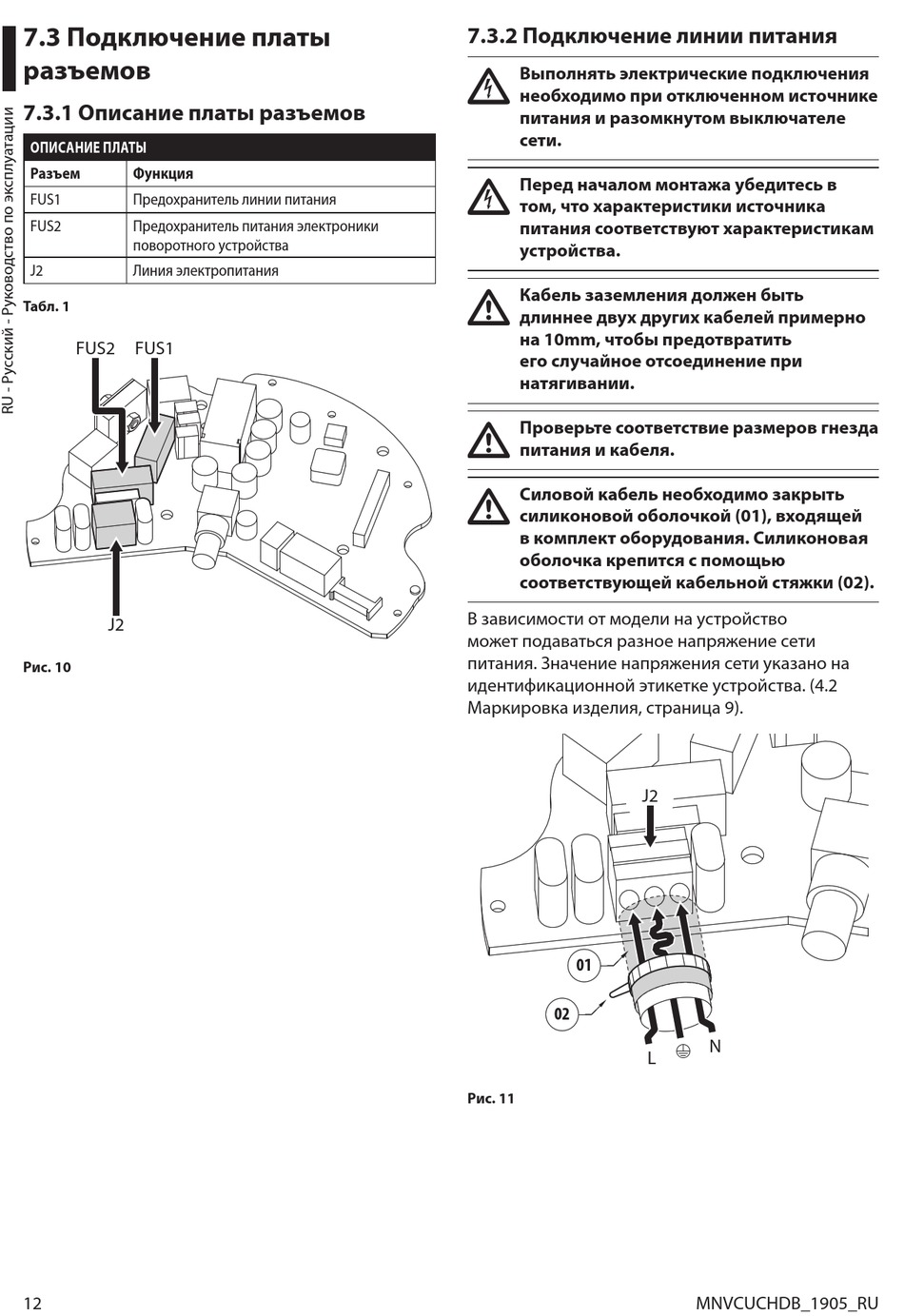

7.3 Подключение платы
разъемов
7.3.1 Описание платы разъемов
ОПИСАНИЕ ПЛАТЫ
Разъем Функция
FUS1 Предохранитель линии питания
FUS2 Предохранитель питания электроники
поворотного устройства
J2 Линия электропитания
Табл. 1
FUS2 FUS1
J2
Рис. 10
12
7.3.2 Подключение линии питания
Выполнять электрические подключения
необходимо при отключенном источнике
питания и разомкнутом выключателе
сети.
Перед началом монтажа убедитесь в
том, что характеристики источника
питания соответствуют характеристикам
устройства.
Кабель заземления должен быть
длиннее двух других кабелей примерно
на 10mm, чтобы предотвратить
его случайное отсоединение при
натягивании.
Проверьте соответствие размеров гнезда
питания и кабеля.
Силовой кабель необходимо закрыть
силиконовой оболочкой (01), входящей
в комплект оборудования. Силиконовая
оболочка крепится с помощью
соответствующей кабельной стяжки (02).
В зависимости от модели на устройство
может подаваться разное напряжение сети
питания. Значение напряжения сети указано на
идентификационной этикетке устройства. (4.2
Маркировка изделия, страница 9).
01
02
Рис. 11
J2 J2
N
a
L
