6.2 Ouverture du compartiment
des branchements
La vis sans tête de sécurité est utilisée
pour empêcher le dévissage du couvercle
fileté du compartiment des connexions.
Enlever la vis sans tête de sécurité avant de
dévisser le couvercle fileté.
Dans la base de l'unité se trouvent 2 entrées de câble
de 3/4" NPT (ou M25 version spéciale).

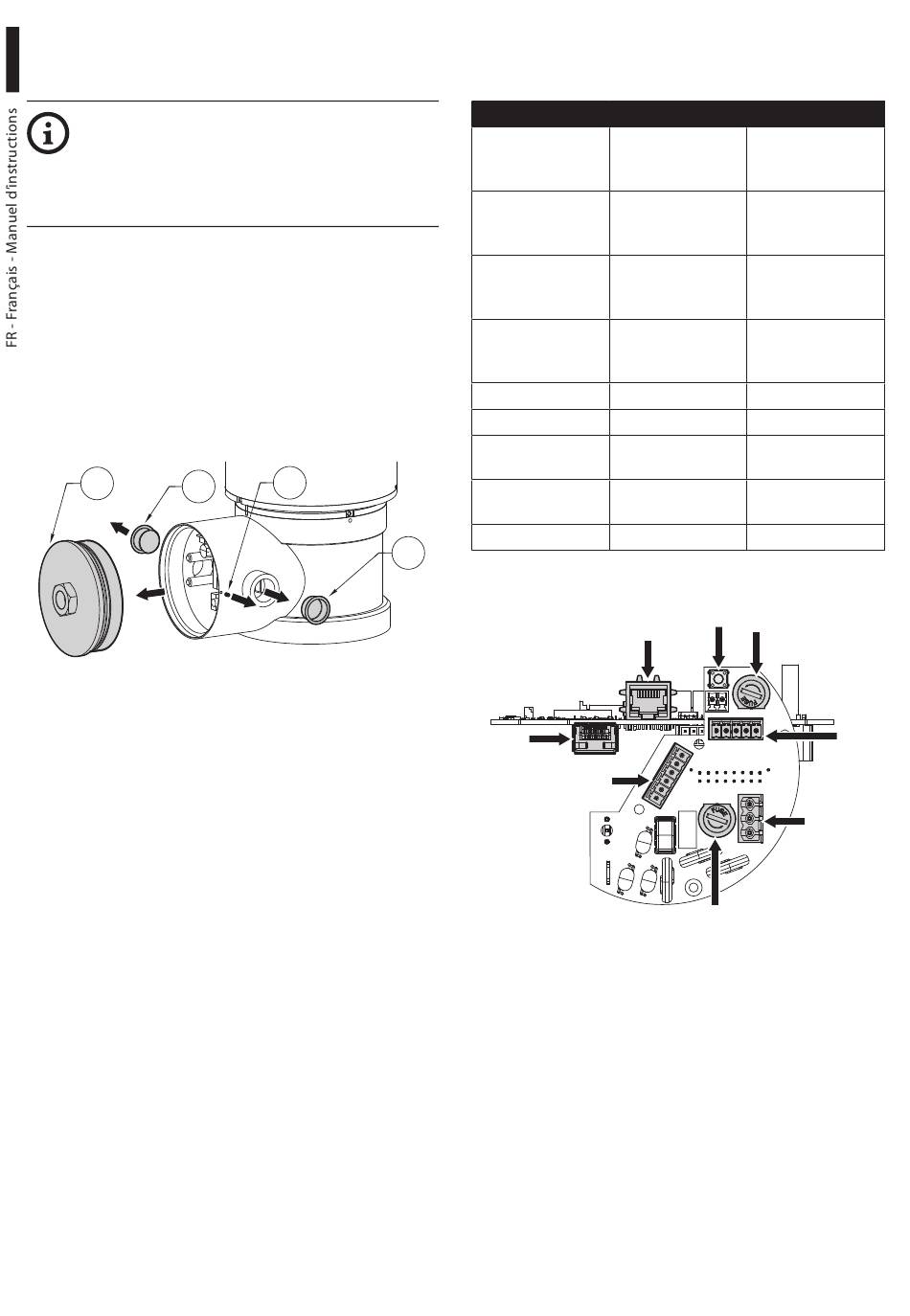

Pour effectuer les branchements, enlever la vis sans
tête de sécurité (01) avec une clé hexagonale mâle
de 1.5mm, le couvercle fileté (02) (écrou hexagonal
de 30mm) et les bouchons en plastique (03).
Les bouchons en plastique sont utilisés uniquement
pour l'expédition et ne peuvent pas être utilisés pour
le fonctionnement.
02
03
Fig. 12
Pour accéder aux connecteurs, dévisser le couvercle
fileté.
28
01
03
6.3 Description de la carte de
connexion
DESCRIPTION DE LA CARTE
Connecteur Fonction
J1 Ligne d'alimen-
tation
J6 Alarmes, réinitiali-
sation à distance et
ligne série
J8 Relais
F1 Fusible
F2 Fusible
P1 Bouton de réinitia-
lisation
RJ45 Connecteur
Ethernet
SFP Connecteur SFP
Tab. 12
RJ45
SFP
J6
Fig. 13
Bornes - Section
nominale des
câbles utilisés
de 0.2mm² (24AWG)
jusqu'à 2.5mm²
(13AWG)
de 0.2mm² (24AWG)
jusqu'à 1.0mm²
(17AWG)
de 0.2mm² (24AWG)
jusqu'à 1.0mm²
(17AWG)
–
–
–
–
–
P1
F2
J8
J1
F1
