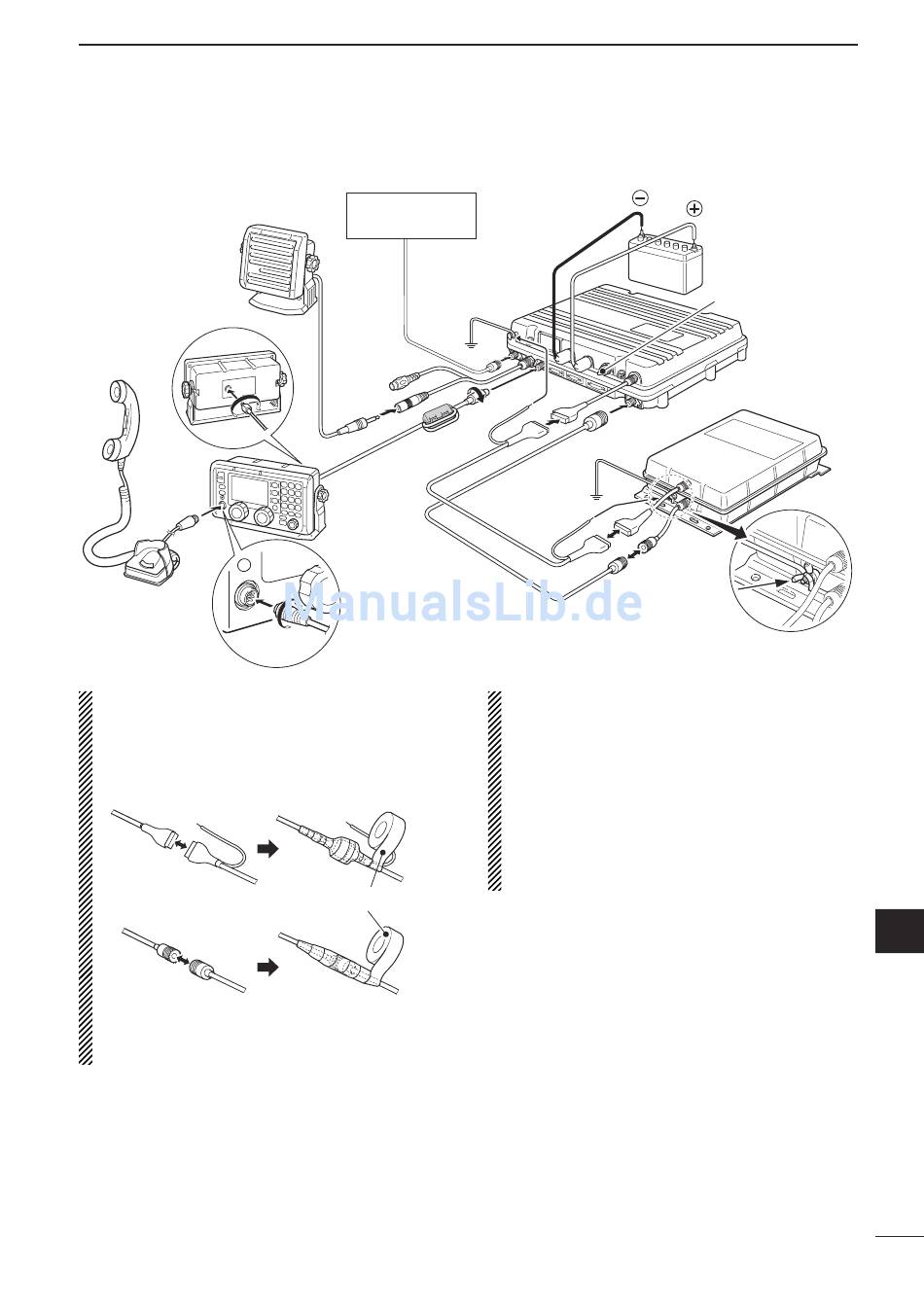

■ ■ Wichtigste Anschlüsse
ACHTUNG:
• Nach dem Anschließen der Kabel für den externen
Lautsprecher, die Antenne und die Steuerung des
Antennentuners die Verbindungen mit selbst vul-
kanisierendem Klebeband umwickeln, damit kein
Wasser eindringen kann.
selbst vulkanisierendes Klebeband
• NICHT an den Kabeln ziehen, weil dadurch elek-
trische Verbindungen unterbrochen werden kön-
nen.
KW-Antenne
(für DSC-Empfang)
Externer
Laut-
Erdung
(s. S. 51)
sprecher
Bedienteil
ANSCHLUSS UND EINBAU
Erdung
(s. S. 51)
HINWEIS:
Während des Ankerns den Trennschalter
Haupteinheit des IC-M801E)
Akkumulator nachladen, andernfalls wird der Akku
entladen.
Das IC-M801E ist mit einem hochstabilen beheizten
Quarzoszillator ausgerüstet, der seine Stromversor-
gung direkt von den Stromversorgungsanschlüssen
des Funkgeräts enthält, sodass er seine stabilisierte
Temperatur auch dann behält, wenn das Funkgerät
über das Bedienteil ausgeschaltet ist.
12
12-V- oder 24-V-
Akkumulator
Trennschalter
Haupteinheit
des
Funkgeräts
AT-141
(an der
ausschalten oder den
49
12
