1

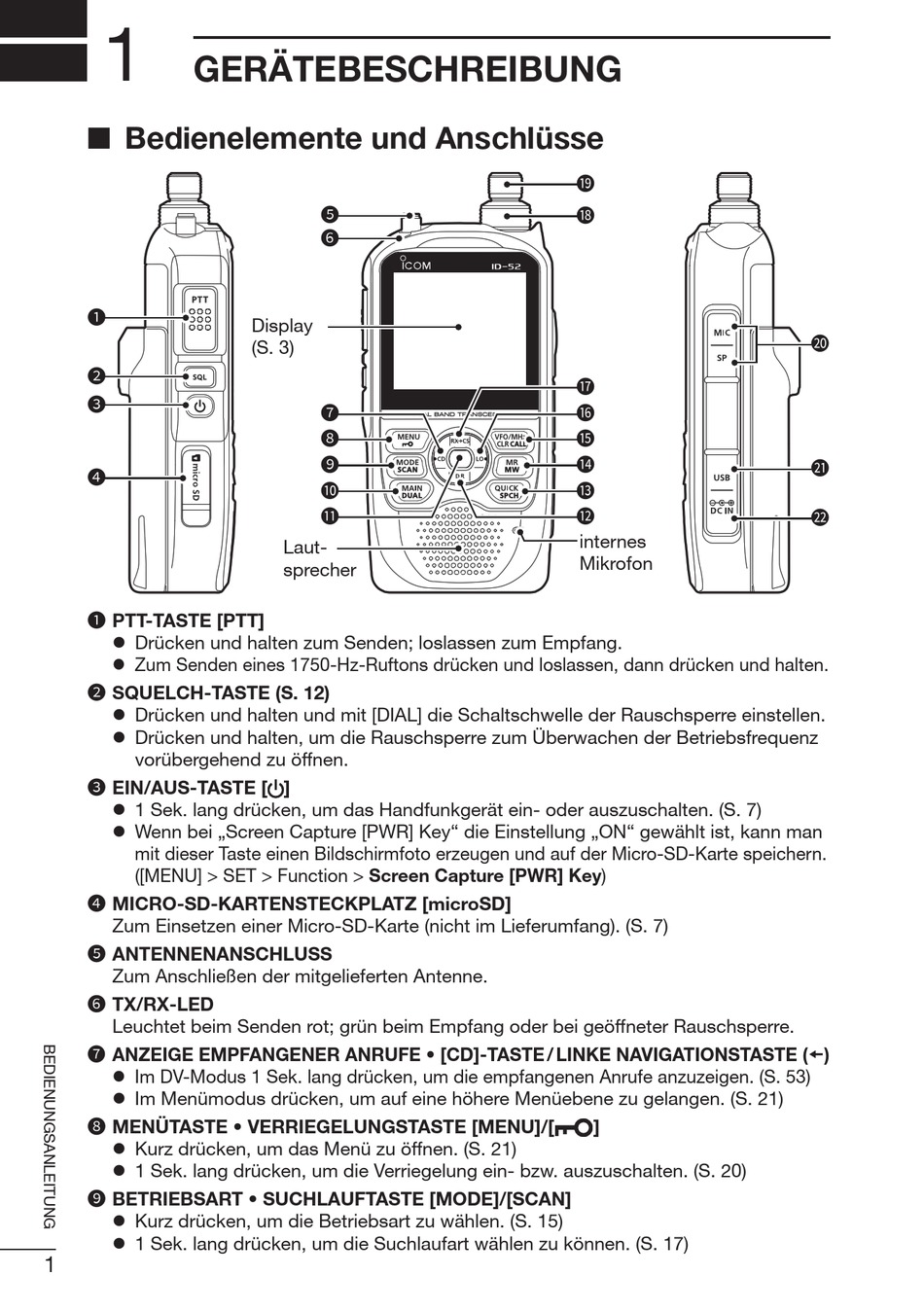

GERÄTEBESCHREIBUNG
■ Bedienelemente und Anschlüsse
1
2
3
4
1 PTT-TASTE [PTT]
z Drücken und halten zum Senden; loslassen zum Empfang.
z Zum Senden eines 1750-Hz-Ruftons drücken und loslassen, dann drücken und halten.
2 SQUELCH-TASTE (S. 12)
z Drücken und halten und mit [DIAL] die Schaltschwelle der Rauschsperre einstellen.
z Drücken und halten, um die Rauschsperre zum Überwachen der Betriebsfrequenz
vorübergehend zu öffnen.
3 EIN/AUS-TASTE [ ]
z 1 Sek. lang drücken, um das Handfunkgerät ein- oder auszuschalten. (S. 7)
z Wenn bei „Screen Capture [PWR] Key" die Einstellung „ON" gewählt ist, kann man
mit dieser Taste einen Bildschirmfoto erzeugen und auf der Micro-SD-Karte speichern.
([MENU] > SET > Function > Screen Capture [PWR] Key)
4 MICRO-SD-KARTENSTECKPLATZ [microSD]
Zum Einsetzen einer Micro-SD-Karte (nicht im Lieferumfang). (S. 7)
5 ANTENNENANSCHLUSS
Zum Anschließen der mitgelieferten Antenne.
6 TX/RX-LED
Leuchtet beim Senden rot; grün beim Empfang oder bei geöffneter Rauschsperre.
7 ANZEIGE EMPFANGENER ANRUFE • [CD]-TASTE / LINKE NAVIGATIONSTASTE (‘)
z Im DV-Modus 1 Sek. lang drücken, um die empfangenen Anrufe anzuzeigen. (S. 53)
z Im Menümodus drücken, um auf eine höhere Menüebene zu gelangen. (S. 21)
8 MENÜTASTE • VERRIEGELUNGSTASTE [MENU]/[
z Kurz drücken, um das Menü zu öffnen. (S. 21)
z 1 Sek. lang drücken, um die Verriegelung ein- bzw. auszuschalten. (S. 20)
9 BETRIEBSART • SUCHLAUFTASTE [MODE]/[SCAN]
z Kurz drücken, um die Betriebsart zu wählen. (S. 15)
z 1 Sek. lang drücken, um die Suchlaufart wählen zu können. (S. 17)
1
5
6
Display
(S. 3)
7
8
9
10
11
Laut-
sprecher
19
18
17
16
15
14
13
12
internes
Mikrofon
]
20
21
22
