10
ANSCHLÜSSE UND WARTUNG
■ Anschlüsse

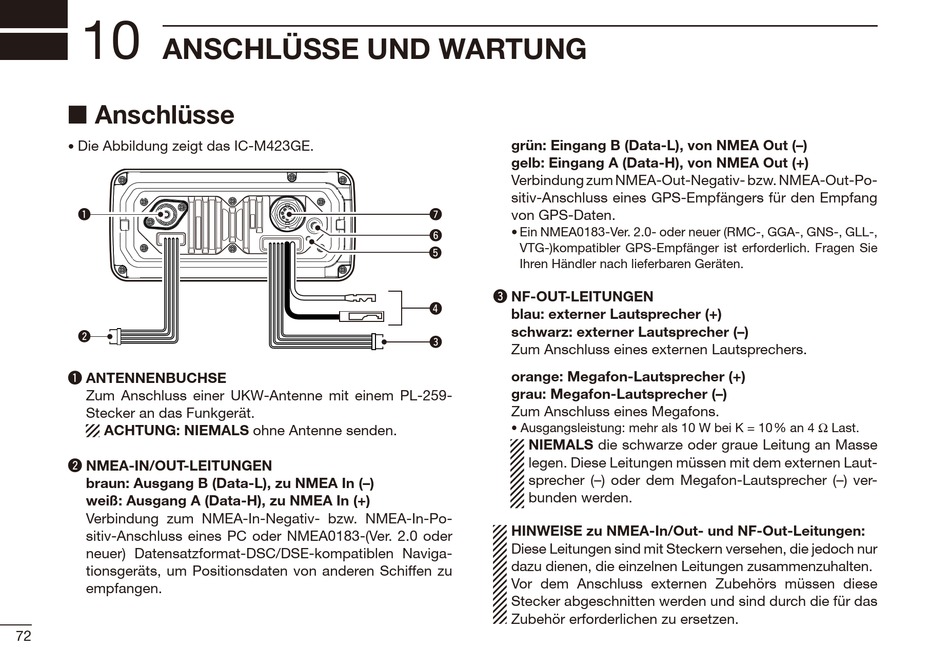

Die Abbildung zeigt das IC-M423GE.
•
q
w
q ANTENNENBUCHSE
Zum Anschluss einer UKW-Antenne mit einem PL-259-
Stecker an das Funkgerät.
ACHTUNG: NIEMALS ohne Antenne senden.
w NMEA-IN/OUT-LEITUNGEN
braun: Ausgang B (Data-L), zu NMEA In (–)
weiß: Ausgang A (Data-H), zu NMEA In (+)
Verbindung zum NMEA-In-Negativ- bzw. NMEA-In-Po-
sitiv-Anschluss eines PC oder NMEA0183-(Ver. 2.0 oder
neuer) Datensatzformat-DSC/DSE-kompatiblen Naviga-
tionsgeräts, um Positionsdaten von anderen Schiffen zu
empfangen.
72
grün: Eingang B (Data-L), von NMEA Out (–)
gelb: Eingang A (Data-H), von NMEA Out (+)
Verbindung zum NMEA-Out-Negativ- bzw. NMEA-Out-Po-
sitiv-Anschluss eines GPS-Empfängers für den Empfang
von GPS-Daten.
u
• Ein NMEA0183-Ver. 2.0- oder neuer (RMC-, GGA-, GNS-, GLL-,
y
VTG-)kompatibler GPS-Empfänger ist erforderlich. Fragen Sie
t
Ihren Händler nach lieferbaren Geräten.
e NF-OUT-LEITUNGEN
r
blau: externer Lautsprecher (+)
schwarz: externer Lautsprecher (–)
e
Zum Anschluss eines externen Lautsprechers.
orange: Megafon-Lautsprecher (+)
grau: Megafon-Lautsprecher (–)
Zum Anschluss eines Megafons.
• Ausgangsleistung: mehr als 10 W bei K = 10% an 4 Ω Last .
NIEMALS die schwarze oder graue Leitung an Masse
legen. Diese Leitungen müssen mit dem externen Laut-
sprecher (–) oder dem Megafon-Lautsprecher (–) ver-
bunden werden.
HINWEISE zu NMEA-In/Out- und NF-Out-Leitungen:
Diese Leitungen sind mit Steckern versehen, die jedoch nur
dazu dienen, die einzelnen Leitungen zusammenzuhalten.
Vor dem Anschluss externen Zubehörs müssen diese
Stecker abgeschnitten werden und sind durch die für das
Zubehör erforderlichen zu ersetzen.
