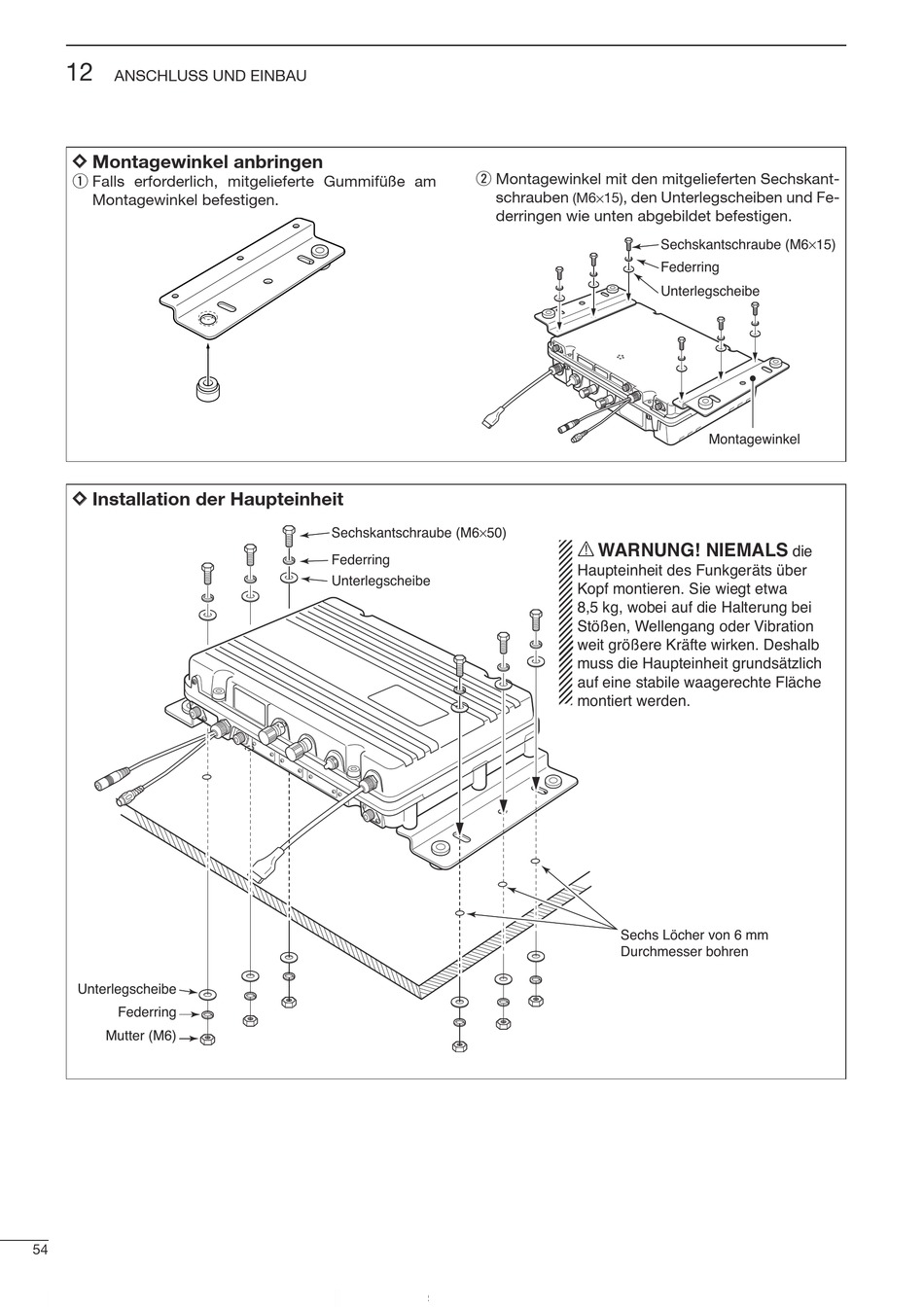

ANSCHLUSS UND EINBAU
D D Montagewinkel anbringen
q Falls erforderlich, mitgelieferte Gummifüße am
Montagewinkel befestigen.
D D Installation der Haupteinheit
Unterlegscheibe
Federring
Mutter (M6)
54
w Montagewinkel mit den mitgelieferten Sechskant-
schrauben
derringen wie unten abgebildet befestigen.
Sechskantschraube (M6×50)
Federring
Unterlegscheibe
, den Unterlegscheiben und Fe-
(M6×15)
Sechskantschraube (M6×15)
Federring
Unterlegscheibe
Montagewinkel
R WARNUNG! NIEMALS
Haupteinheit des Funkgeräts über
Kopf montieren. Sie wiegt etwa
8,5 kg, wobei auf die Halterung bei
Stößen, Wellengang oder Vibration
weit größere Kräfte wirken. Deshalb
muss die Haupteinheit grundsätzlich
auf eine stabile waagerechte Fläche
montiert werden.
Sechs Löcher von 6 mm
Durchmesser bohren
