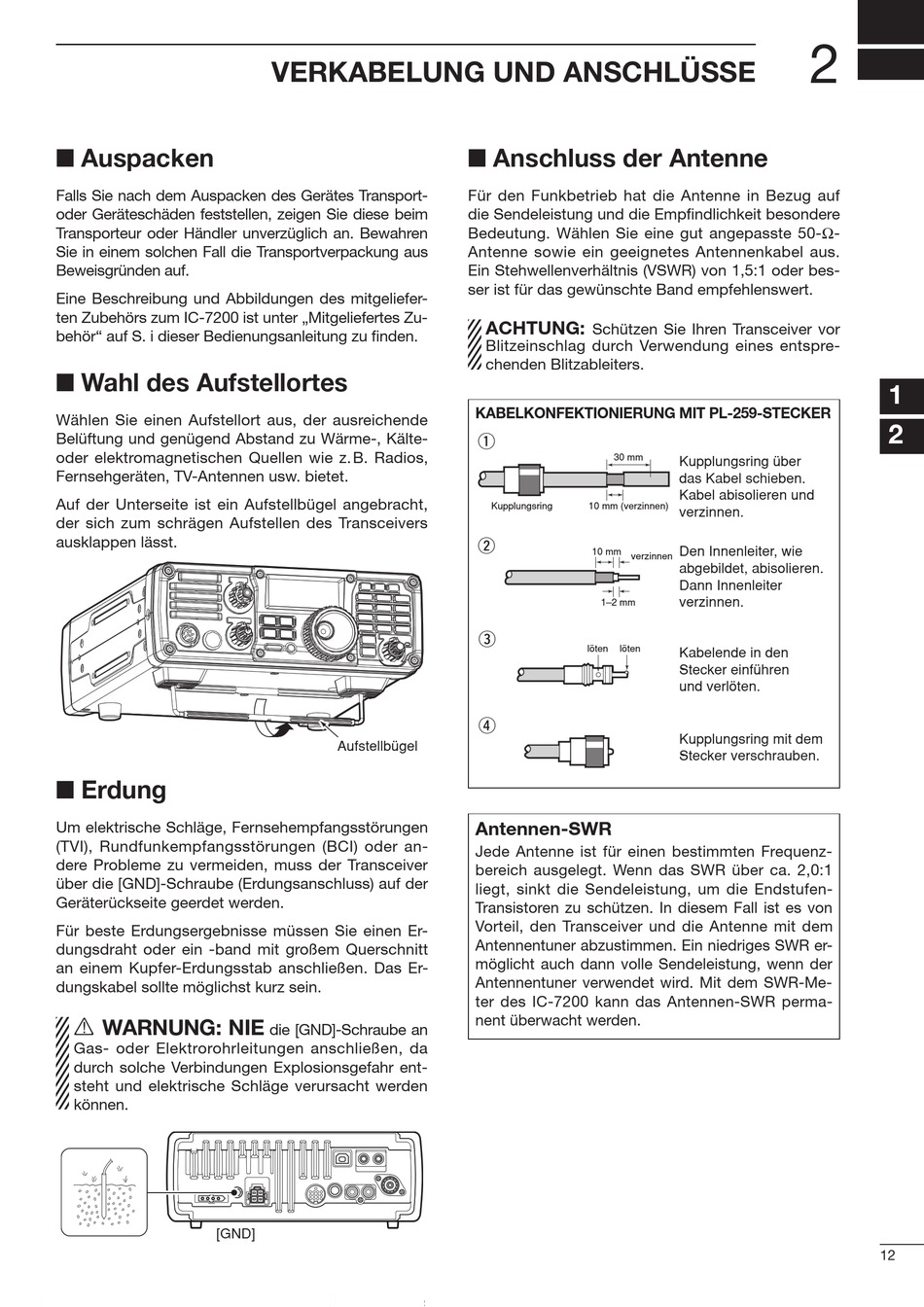

Auspacken
Falls Sie nach dem Auspacken des Gerätes Transport-
oder Geräteschäden feststellen, zeigen Sie diese beim
Transporteur oder Händler unverzüglich an. Bewahren
Sie in einem solchen Fall die Transportverpackung aus
Beweisgründen auf.
Eine Beschreibung und Abbildungen des mitgeliefer-
ten Zubehörs zum IC-7200 ist unter „Mitgeliefertes Zu-
behör" auf S. i dieser Bedienungsanleitung zu fi nden.
Wahl des Aufstellortes
Wählen Sie einen Aufstellort aus, der ausreichende
Belüftung und genügend Abstand zu Wärme-, Kälte-
oder elektromagnetischen Quellen wie z. B. Radios,
Fernsehgeräten, TV-Antennen usw. bietet.
Auf der Unterseite ist ein Aufstellbügel angebracht,
der sich zum schrägen Aufstellen des Transceivers
ausklappen lässt.
Erdung
Um elektrische Schläge, Fernsehempfangsstörungen
(TVI), Rundfunkempfangsstörungen (BCI) oder an-
dere Probleme zu vermeiden, muss der Transceiver
über die [GND]-Schraube (Erdungsanschluss) auf der
Geräterückseite geerdet werden.
Für beste Erdungsergebnisse müssen Sie einen Er-
dungsdraht oder ein -band mit großem Querschnitt
an einem Kupfer-Erdungsstab anschließen. Das Er-
dungskabel sollte möglichst kurz sein.
R WARNUNG: NIE
Gas- oder Elektrorohrleitungen anschließen, da
durch solche Verbindungen Explosionsgefahr ent-
steht und elektrische Schläge verursacht werden
können.
[GND]
VERKABELUNG UND ANSCHLÜSSE
Aufstellbügel
die [GND]-Schraube an
Anschluss der Antenne
Für den Funkbetrieb hat die Antenne in Bezug auf
die Sendeleistung und die Empfi ndlichkeit besondere
Bedeutung. Wählen Sie eine gut angepasste 50-Ω-
Antenne sowie ein geeignetes Antennenkabel aus.
Ein Stehwellenverhältnis (VSWR) von 1,5:1 oder bes-
ser ist für das gewünschte Band empfehlenswert.
ACHTUNG:
Schützen Sie Ihren Transceiver vor
Blitzeinschlag durch Verwendung eines entspre-
chenden Blitzableiters.
KABELKONFEKTIONIERUNG MIT PL-259-STECKER
q
30 mm
Kupplungsring
10 mm (verzinnen)
w
10 mm
verzinnen
1–2 mm
e
löten
löten
r
Antennen-SWR
Jede Antenne ist für einen bestimmten Frequenz-
bereich ausgelegt. Wenn das SWR über ca. 2,0:1
liegt, sinkt die Sendeleistung, um die Endstufen-
Transistoren zu schützen. In diesem Fall ist es von
Vorteil, den Transceiver und die Antenne mit dem
Antennentuner abzustimmen. Ein niedriges SWR er-
möglicht auch dann volle Sendeleistung, wenn der
Antennentuner verwendet wird. Mit dem SWR-Me-
ter des IC-7200 kann das Antennen-SWR perma-
nent überwacht werden.
2
Kupplungsring über
das Kabel schieben.
Kabel abisolieren und
verzinnen.
Den Innenleiter, wie
abgebildet, abisolieren.
Dann Innenleiter
verzinnen.
Kabelende in den
Stecker einführen
und verlöten.
Kupplungsring mit dem
Stecker verschrauben.
