4

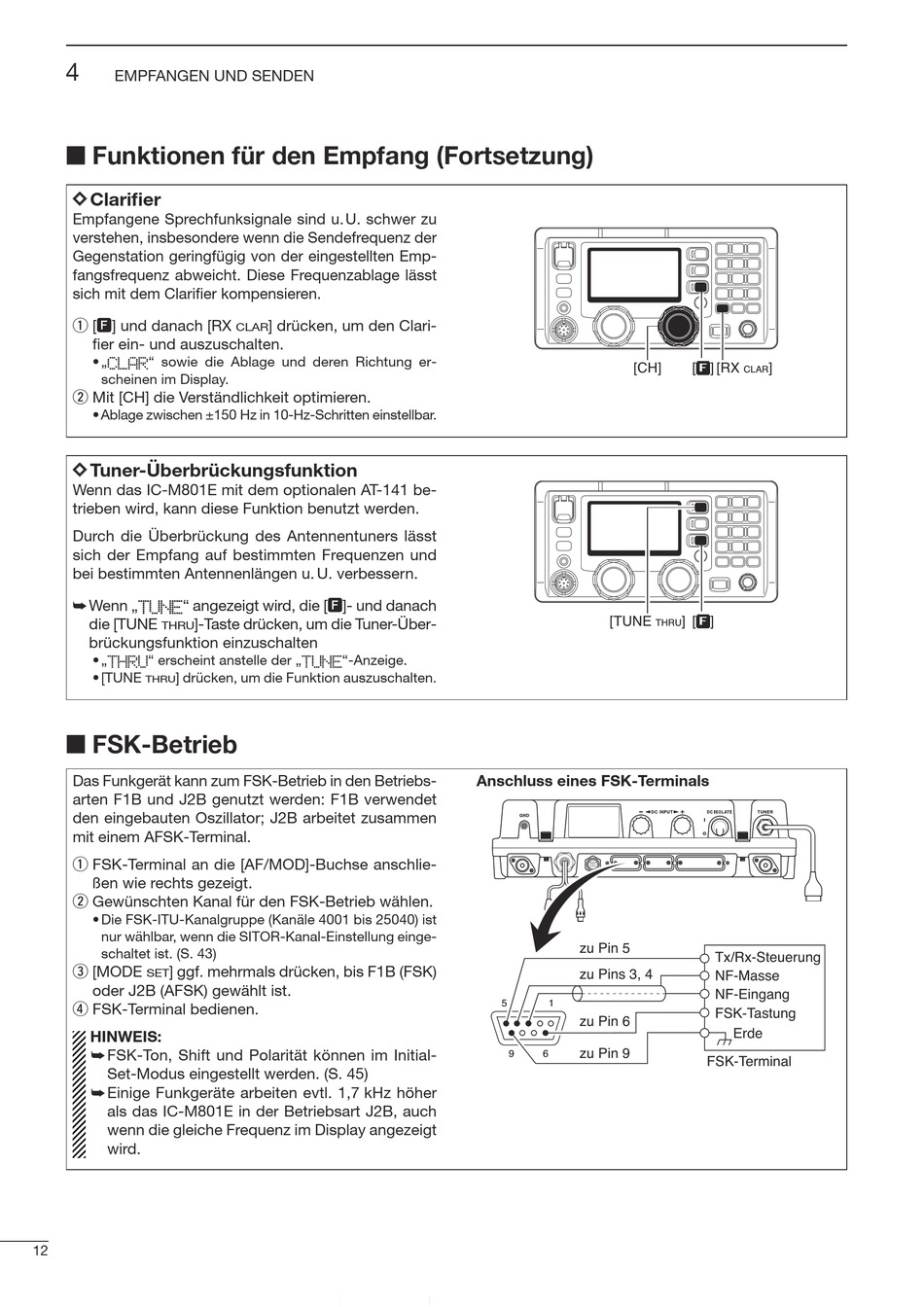

EMPFANGEN UND SENDEN
■ ■ Funktionen für den Empfang (Fortsetzung)
D D Clarifier
Empfangene Sprechfunksignale sind u. U. schwer zu
verstehen, insbesondere wenn die Sendefrequenz der
Gegenstation geringfügig von der eingestellten Emp-
fangsfrequenz abweicht. Diese Frequenzablage lässt
sich mit dem Clarifier kompensieren.
q [F] und danach [RX
fier ein- und auszuschalten.
• „CLAR" sowie die Ablage und deren Richtung er-
scheinen im Display.
w Mit [CH] die Verständlichkeit optimieren.
•Ablage zwischen ±150 Hz in 10-Hz-Schritten einstellbar.
D D Tuner-Überbrückungsfunktion
Wenn das IC-M801E mit dem optionalen AT-141 be-
trieben wird, kann diese Funktion benutzt werden.
Durch die Überbrückung des Antennentuners lässt
sich der Empfang auf bestimmten Frequenzen und
bei bestimmten Antennenlängen u. U. verbessern.
➥ Wenn „TUNE" angezeigt wird, die [F]- und danach
die [TUNE
]-Taste drücken, um die Tuner-Über-
THRU
brückungsfunktion einzuschalten
• „THRU" erscheint anstelle der „TUNE"-Anzeige.
• [TUNE
] drücken, um die Funktion auszuschalten.
THRU
■ ■ FSK-Betrieb
Das Funkgerät kann zum FSK-Betrieb in den Betriebs-
arten F1B und J2B genutzt werden: F1B verwendet
den eingebauten Oszillator; J2B arbeitet zusammen
mit einem AFSK-Terminal.
q FSK-Terminal an die [AF/MOD]-Buchse anschlie-
ßen wie rechts gezeigt.
w Gewünschten Kanal für den FSK-Betrieb wählen.
• Die FSK-ITU-Kanalgruppe (Kanäle 4001 bis 25040) ist
nur wählbar, wenn die SITOR-Kanal-Einstellung einge-
schaltet ist. (S. 43)
e [MODE
] ggf. mehrmals drücken, bis F1B (FSK)
SET
oder J2B (AFSK) gewählt ist.
r FSK-Terminal bedienen.
HINWEIS:
➥ FSK-Ton, Shift und Polarität können im Initial-
Set-Modus eingestellt werden. (S. 45)
➥ Einige Funkgeräte arbeiten evtl. 1,7 kHz höher
als das IC-M801E in der Betriebsart J2B, auch
wenn die gleiche Frequenz im Display angezeigt
wird.
12
] drücken, um den Clari-
CLAR
[CH]
[TUNE
Anschluss eines FSK-Terminals
zu Pin 5
zu Pins 3, 4
5
1
zu Pin 6
zu Pin 9
9
6
[
F
]
[RX
]
CLAR
] [
F
]
THRU
Tx/Rx-Steuerung
NF-Masse
NF-Eingang
FSK-Tastung
Erde
FSK-Terminal
