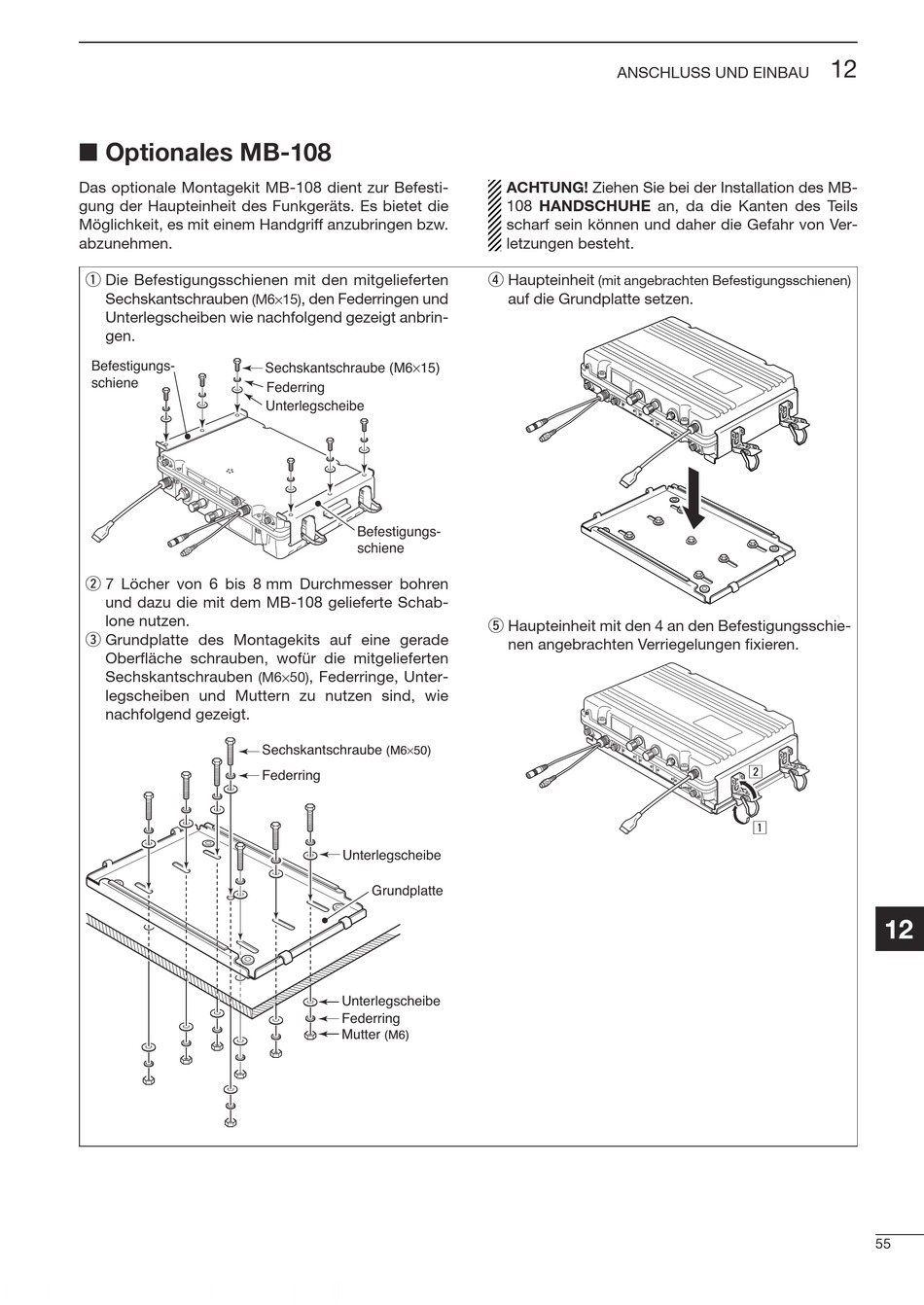

■ Optionales MB-108
Das optionale Montagekit MB-108 dient zur Befesti-
gung der Haupteinheit des Funkgeräts. Es bietet die
Möglichkeit, es mit einem Handgriff anzubringen bzw.
abzunehmen.
q Die Befestigungsschienen mit den mitgelieferten
Sechskantschrauben
(M6×15)
Unterlegscheiben wie nachfolgend gezeigt anbrin-
gen.
Befestigungs-
schiene
w 7 Löcher von 6 bis 8 mm Durchmesser bohren
und dazu die mit dem MB-108 gelieferte Schab-
lone nutzen.
e Grundplatte des Montagekits auf eine gerade
Oberfläche schrauben, wofür die mitgelieferten
Sechskantschrauben
legscheiben und Muttern zu nutzen sind, wie
nachfolgend gezeigt.
, den Federringen und
Sechskantschraube (M6×15)
Federring
Unterlegscheibe
Befestigungs-
schiene
, Federringe, Unter-
(M6×50)
Sechskantschraube
(M6×50)
Federring
Unterlegscheibe
Grundplatte
Unterlegscheibe
Federring
Mutter
(M6)
ANSCHLUSS UND EINBAU
ACHTUNG! Ziehen Sie bei der Installation des MB-
108 HANDSCHUHE an, da die Kanten des Teils
scharf sein können und daher die Gefahr von Ver-
letzungen besteht.
r Haupteinheit
(mit angebrachten Befestigungsschienen)
auf die Grundplatte setzen.
t Haupteinheit mit den 4 an den Befestigungsschie-
nen angebrachten Verriegelungen fixieren.
12
x
z
12
55
