12

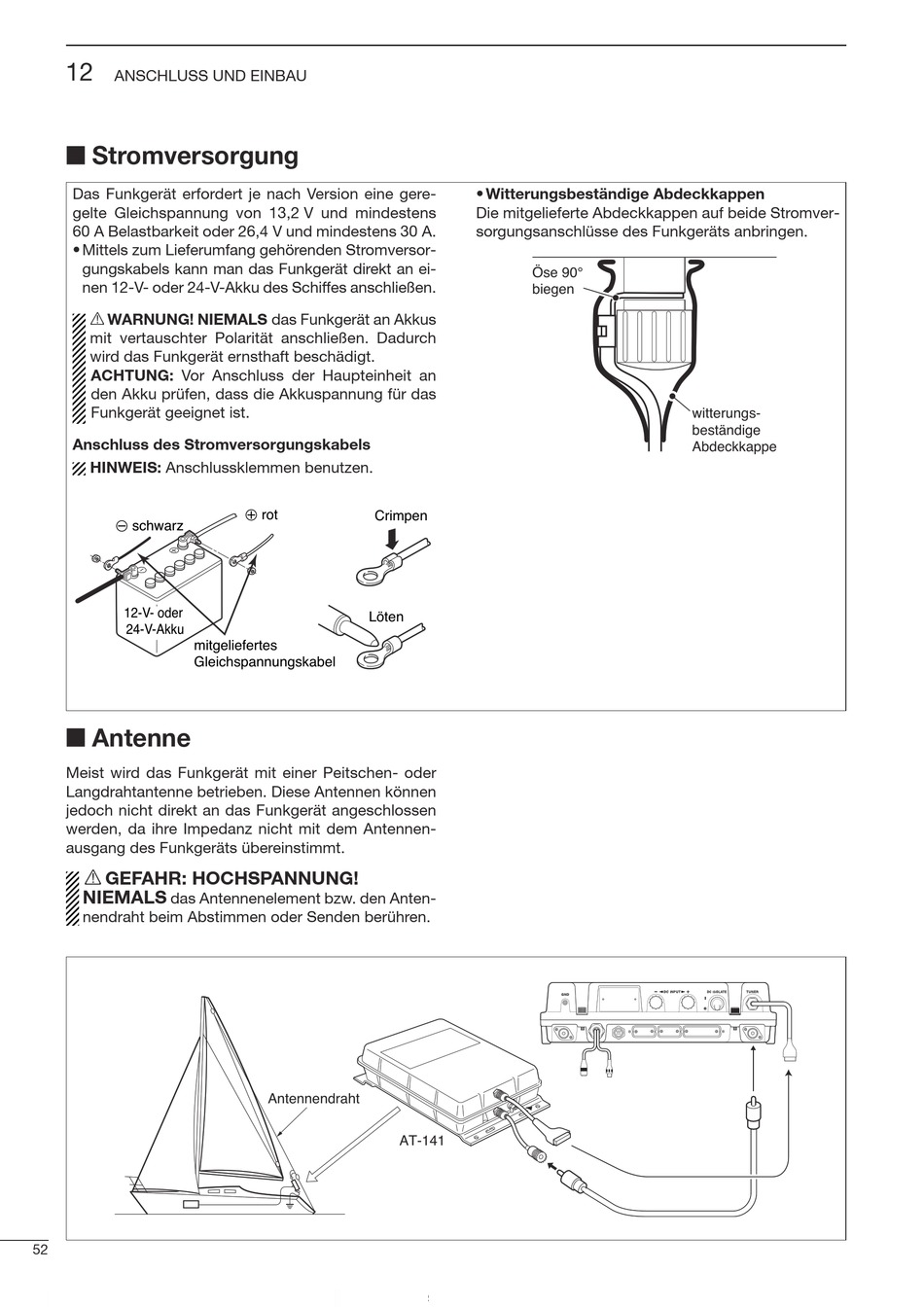

ANSCHLUSS UND EINBAU
■ ■ Stromversorgung
Das Funkgerät erfordert je nach Version eine gere-
gelte Gleichspannung von 13,2 V und mindestens
60 A Belastbarkeit oder 26,4 V und mindestens 30 A.
• Mittels zum Lieferumfang gehörenden Stromversor-
gungskabels kann man das Funkgerät direkt an ei-
nen 12-V- oder 24-V-Akku des Schiffes anschließen.
R WARNUNG! NIEMALS das Funkgerät an Akkus
mit vertauschter Polarität anschließen. Dadurch
wird das Funkgerät ernsthaft beschädigt.
ACHTUNG: Vor Anschluss der Haupteinheit an
den Akku prüfen, dass die Akkuspannung für das
Funkgerät geeignet ist.
Anschluss des Stromversorgungskabels
HINWEIS: Anschlussklemmen benutzen.
_ schwarz
12-V- oder
24-V-Akku
mitgeliefertes
Gleichspannungskabel
■ ■ Antenne
Meist wird das Funkgerät mit einer Peitschen- oder
Langdrahtantenne betrieben. Diese Antennen können
jedoch nicht direkt an das Funkgerät angeschlossen
werden, da ihre Impedanz nicht mit dem Antennen-
ausgang des Funkgeräts übereinstimmt.
R GEFAHR: HOCHSPANNUNG!
NIEMALS
das Antennenelement bzw. den Anten-
nendraht beim Abstimmen oder Senden berühren.
52
+ rot
Crimpen
Löten
Antennendraht
AT-141
• Witterungsbeständige Abdeckkappen
Die mitgelieferte Abdeckkappen auf beide Stromver-
sorgungsanschlüsse des Funkgeräts anbringen.
Öse 90°
biegen
witterungs-
beständige
Abdeckkappe
