Deutsche Bedienungsanleitung
für den

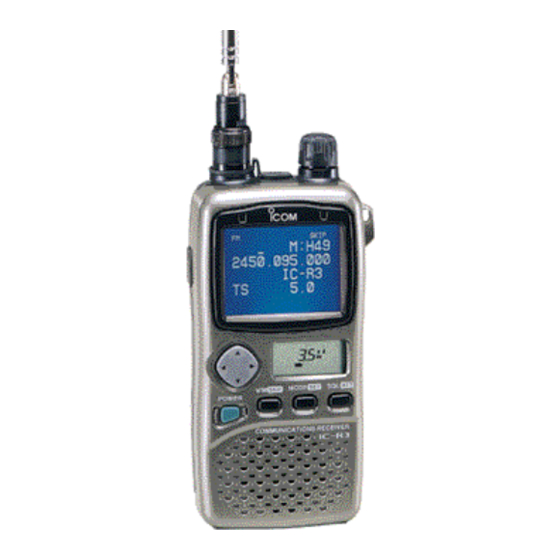

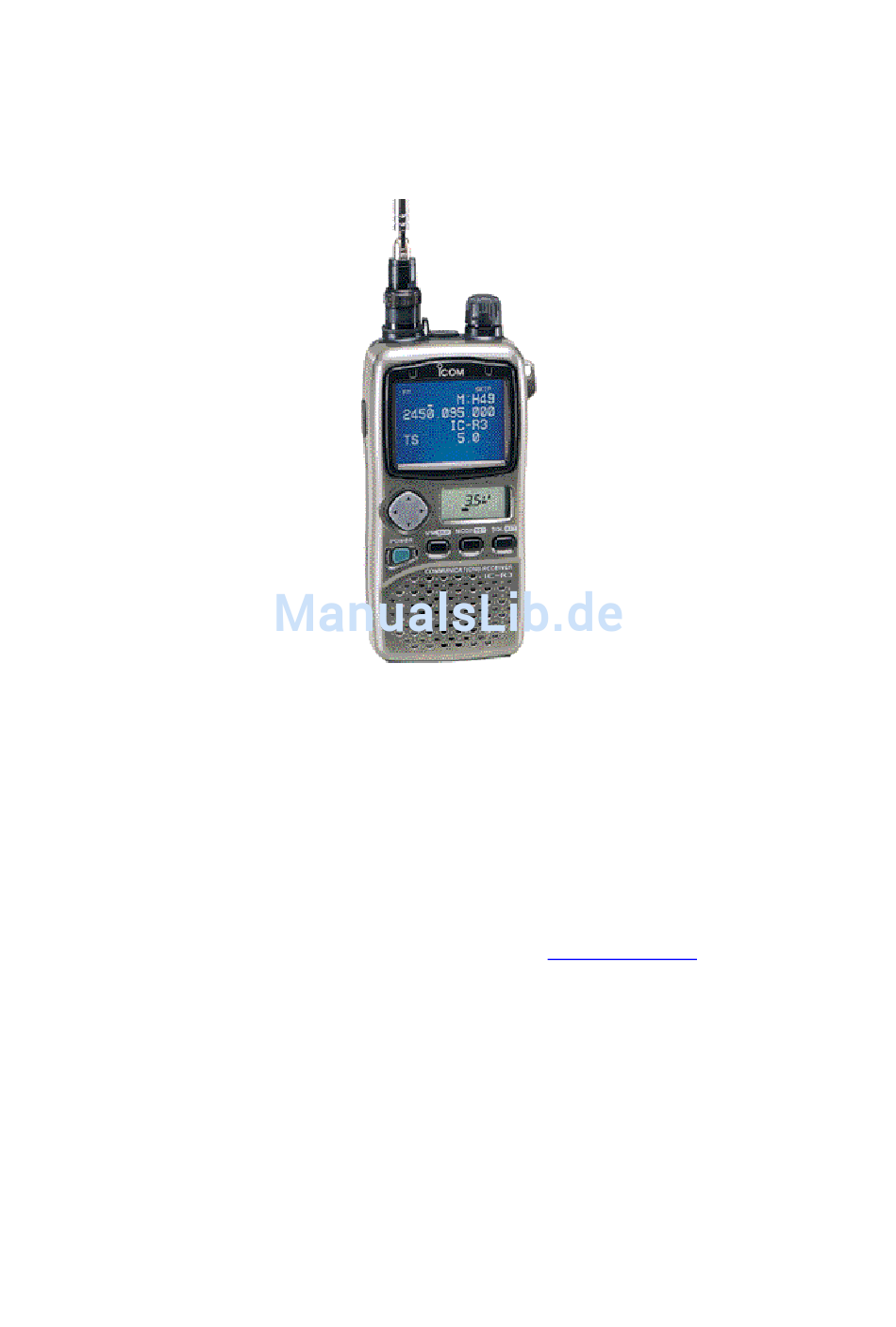

ICOM IC-R3 Empfänger
Handscanner 0,495 – 2450,095 MHz
Hinweis:
In einigen Fällen kann es hilfreich sein, wenn Sie die englische Anleitung mit zu Hilfe
nehmen. ( Bilder, Skizzen )
Diese Anleitung darf frei kopiert und weitergegeben werden. Änderungen, etc. sind
nicht erlaubt.
Weitere Bedienungsanleitungen sind auch unter:
www.thiecom.de
zu finden.
Änderungen, Fehler, Irrtümer vorbehalten!
ACHTUNG!
Wir empfehlen zumindestens in der Anfangsphase alle Einstellungen mit
eingeschaltetem TFT-Display vorzunehmen (Tastenkombination: Funktion und Pfeil
nach unten Taste gleichzeitig drücken). Es ist einfach wesentlich übersichtlicher.
- 1 -

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Icom IC-R3

Inhaltszusammenfassung für Icom IC-R3

  • Seite 1 Deutsche Bedienungsanleitung für den ICOM IC-R3 Empfänger Handscanner 0,495 – 2450,095 MHz Hinweis: In einigen Fällen kann es hilfreich sein, wenn Sie die englische Anleitung mit zu Hilfe nehmen. ( Bilder, Skizzen ) Diese Anleitung darf frei kopiert und weitergegeben werden. Änderungen, etc. sind nicht erlaubt.

  • Seite 2: Mitgeliefertes Zubehör

    Bitte beachten! Benutzen Sie nur original vom Hersteller empfohlenes Zubehör. Führen Sie keine Reparaturen selber durch. Das kann zu Garantieverlusten führen. Wir empfehlen dringenst bei Unsicherheit in bestimmten Fällen lieber beim Fachhandel um Rat zu fragen. Falsche Spannungsversorgungen z.B., können das Gerät schwer bis völlig zerstören.

  • Seite 3: Anzeigen Und Bedienelemente

    Um den ICR-3 mit handelsüblichen Batterien bzw. Akkus zu betreiben, muß das im Original mitgelieferte Batteriefach benutzt werden. Bedenken Sie bitte folgendes: Der ICR-3 benötigt mit eingeschaltetem TFT-Display bis zu mehreren hundert mA! Anzeigen und Bedienelemente 1. BNC-Antennenbuchse 2. Funktionsschalter (für Zweitfunktionen etc.) 3.

  • Seite 4: Das Lc-Display

    Audio / Video-Stecker-Information Das LC-Display Simple screen = Standardanzeige Multi-function-screen = Multifunktionsanzeige ATV-screen = Amateur-Funk-Fernsehen Direction finding screen = Signalpegel-Anzeige TV-screen = TV-Empfang (Fernsehbild) Band-scope-screen = Band-Scope-Funktion Das Farbdisplay steht nur für Frequenzen > 30 MHz zur Verfügung. Um das LC-Display zu Aktivieren drücken Sie bitte folgende Tasten: PRESS FUNC und PRESS Multifunktionsschalter gleichzeigig für min.
  • Seite 5 Monitor-Funkiton Sie können durch Drücken der Taste SQL die Rauschsperre kurzzeitig öffnen, um auch die Aussendungen von schwachen Signalen abhören zu können. Ändern der Frequenzschritte Drücken Sie die Taste MODE und wählen Sie mit dem Hauptabstimmknopf das gewünschte Frequenzraster. Speicherkanal Auswahl Drücken Sie die Taste V/M um den Speichermodus aufzurufen.

  • Seite 6: Der Speicher-Modus

    VFO-Modus Die Funktion wird aufgerufen mit PUSH und Taste VM. Der ICR-3 hat zwei verschiedene Modi, den sog. VFO-Modus und den Speicherkanal-Modus. Im sog. VFO-Modus können Sie die gewünschten Frequenzen mit dem Hauptabstimmknopf auswählen. Sie können mit dem Multifunktionsschalter bestimmte Frequenzbereiche schnell vorwählen, dazu benutzen Sie bitte die rechts / links Pfeiltasten im kleinen Display.

  • Seite 7: Auswahl Der Speicherbänke

    9. WICHTIG: Wenn Sie die Taste V/M nur kurz drücken (weniger als 1 sec.), werden nur bestehende Speicherkanäle angezeigt, Um noch die zusätzlich freien Speicher zu belegen, müssen Sie die Taste V / M aus dem VFO Modus ca. 2 sec. drücken. Jetzt können Sie einen neuen freien Speicherkanal mit dem Hauptabstimmknopf auswählen.

  • Seite 8: Benennen Von Speicherplätzen

    Benennen von Speicherplätzen Jeder Speicherkanal kann mit bis zu 6 alphanummerischen Symbolen versehen werden. Dieses gilt allerdings nur, wenn die gespeicherte Frequenz über 30 MHz liegt. 1. Das Multi-LC-Display einschalten (Tasten FUNC und Ù Ù -Taste für min. 2 Sekunden drücken) 2.

  • Seite 9: Speicher Ausblenden

    Speicherbank-SCAN 1. Mit der Taste V/M den Speichermodus anwählen. 2. Taste FUNC festhalten und die gewünschte Speicherbank anwählen. 3. Überprüfen Sie ob die Rauschsperre geschlossen ist. 4. Den rechts/ links Pfeilknopf drücken und mit dem Hauptabstimmknopf die jeweiligen Speicherbänke auf ON für an oder OFF für aus einstellen. Wird ALL angezeigt, so werden alle Bänke abgesucht! Start und Stop des SCAN-Vorgangs durch Drücken der rechts/ links Pfeiltasten.

  • Seite 10: Frequenzen Überspringen

    Frequenzen überspringen Wie schon an vorheriger Stelle dieser Bedienungsanleitung beschrieben, können unerwünschte Frequenzen übersprungen werden und als SKIP-Kanäle programmiert werden. 1. Starten Sie einen beliebigen SCAN-Vorgang. 2. Wenn Sie ein unerwünschtes Signal empfangen, und die SCAN-Funktion nicht wieder aufgenommen wird, so können Sie mit FUNC und V/M (für 2 Sekunden) die entsprechende Frequenz als SKIP-Frequenz (übersprungene Frequenz) festlegen.
  • Seite 11 Um die Prioritätsfunktion zu aktivieren drücken Sie bitte folgende Tasten: 1. VFO-Modus wählen und eine beliebige Frequenz nach Wunsch aussuchen. 2. Die gewünschten Prioritätskanäle auswählen. • Für Memory-Channel-Watch in den Speichermodus wechseln und den gewünschten Kanal wählen. • Für Memory-SCAN-Watch den gewünschten Memory-Mode wählen und die rechts/links Pfeiltasten für mindestens 2 Sekunden drücken um den SCAN-Vorgang zu aktivieren.
  • Seite 12 DUPLEX Betrieb Diese Funktion ist interessant, wenn man den Funkverkehr auf Relaisstationen kontrollieren will. Sie können sowohl die Ausgabefrequenz, wie auch die Eingabefrequenz abhören (natürlich nicht gleichzeitig). Zum Aufrufen dieser Funktion drücken Sie bitte folgende Tasten. 1. FUNC und MODE gleichzeitig drücken 2.

  • Seite 13: Amateurfunkfernsehen

    BANDSCOPE Mit dieser Funktion können Sie sich einen „optischen“ Überblick über die Aktivitäten eines ausgewählten Frequenzbereiches verschaffen. Minimum 5 kHz Maximum 500 kHz ( +/- ). Während der Bandscopefunktion ist die NF stummgeschaltet (Nix Sound...). Wenn Sie in eine Frequenz reinhören möchten, so brauchen Sie nur die Taste SQL zu drücken. 1.

  • Seite 14: Weitere Funktionen

    1. Farb-TFT-Display einschalten 2. Mit den rechts/links Pfeiltasten 1200 oder 2400 MHz Band auswählen. 3. „ftv“ muß im kleinen LCD-Display angezeigt werden. Mit dem Hauptabstimmknopf wählen Sie die gewünschte Frequenzen aus. 4. Im ATV-Bereich stehen 50 Speicher zur Verfügung. 5. SUB-CARRIER Abstimmung: FUNC und die rechts/links Pfeiltasten für länger als 2 Sekunden drücken und mit dem Hauptabstimmknopf die Änderungen vornehmen.

  • Seite 15: Einstellen Der Schrittweiten

    Back Color (Color LCD only) LCD-Hintergrundfarbe Einstellen der Schrittweiten Sie können einstellen, ob Sie mit einer Umdrehung des Hauptabstimmknopfs 100 kHz 1 MHz oder 10 MHz verändern möchten. 1. Taste FUNC drücken und festhalten 2. Pfeil nach rechts Taste drücken. 3.

  • Seite 16: Power Saver (Batteriesparfunktion)

    Der ICR3 kann so eingestellt werden, daß er sich automatisch nach einer vorher festgelegten Zeit selbständig abschaltet. Folgende Zeitintervalle sind möglich: AUS, 30/ 60/ 90/ 120 Minuten. Diese Funktion wird aktiviert mit folgender Tastenkombination: 1. MODE-SET aufrufen und mit FUNC und MODE-SET gleichzeitig drücken. 2.

  • Seite 17: Lock Funktionen

    1. FUNC und MODE gleichzeitig drücken um das SET-MODUS aufzurufen. 2. Wählen Sie mit dem Hauptabstimmknopf Dial Speedup. 3. Mit den rechts/links Pfeiltasten oder mit FUNC und Hauptabstimmknopf wählen Sie zwischen on oder off. 4. Eingabe durch drücken der Taste MODE abschließen. Lock Funktionen Sie können den ICR3 ganz oder teilweise sperren (Kindersicherung...).

  • Seite 18: Display-Helligkeit

    Sie können den Display Kontrast des LC-Displays in 32 Schritten von 0 bis 100 Prozent verändern. 1. Schalten Sie das LC-Display ein. 2. FUNC und MODE gleichzeitig drücken um den SET-MODUS aufrufen. 3. Wählen Sie mit dem Hauptabstimmknopf CONTRAST aus 4.

  • Seite 19: Reset-Funktionen

    CLONING Funktion Sie können mit dem optionalen Kabel OPC-474 Daten zwischen zwei ICR3 austauschen, oder mit dem optionalen Cloningkabel OPC-478 Daten zwischen einem ICR3 und einem PC austauschen. (Interessante Software finden Sie u. a. im Internet unter www.thiecom.de oder www.hamgate.de Die Cloning Funktion wird wie folgt aufgerufen: 1.
  • Seite 20 Technische Daten Frequenzbereiche: 495 kHz bis 2450 MHz Speicher / Kanäle: AM, FM , W-FM, CF3 TV ( Fernsehbilder demodulieren, Modulationsarten: Versionsabhängig) Bänke: 50 Kanäle in 8 Speicherbänken, 50 Suchlauf-Eckkanäle Vorzugskanäle (Priorität) Suchlaufgeschwindigkeiten: max.30 Kanäle 5, 6.25,10,12.5,15,20,25,50 kHz ( bei Bandscope) sonst 5 oder 6,25 Frequenzschritte: Filter: Stromversorgung (en):...
  • Seite 21 Andrea Thieking ( DL9BDX und DO8BDX QRV auf 145,550 MHz ) erstellt. Änderungen,Fehler,Irrtümer vorbehalten. Kein Garantie und/oder Haftungen für Schäden jeglicher Art. Namen und Bezeichnungen in dieser Anleitung können Markenzeichen, etc sein und gehören deren geschätzten Inhabern.
