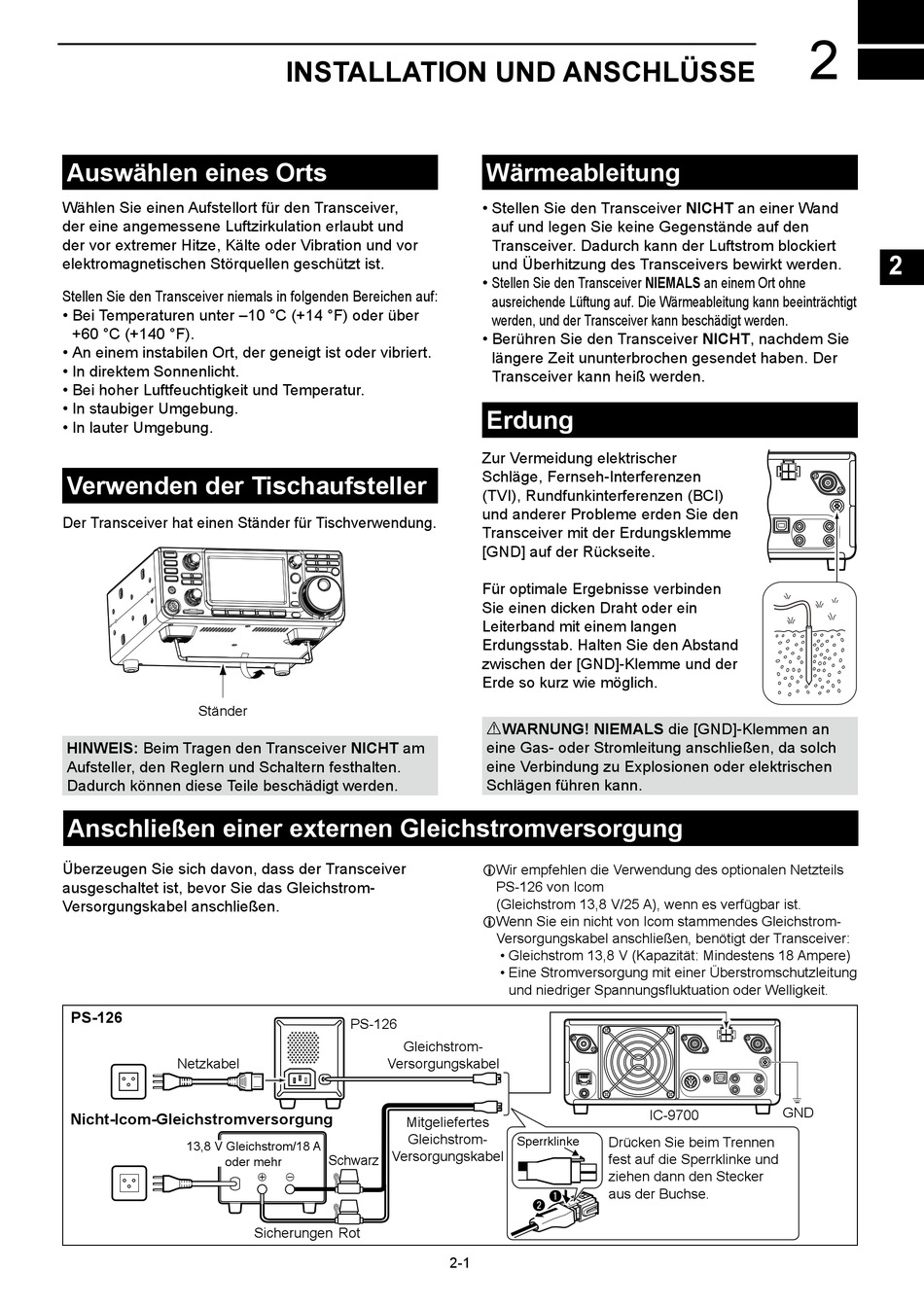

Auswählen eines Orts
Wählen Sie einen Aufstellort für den Transceiver,
der eine angemessene Luftzirkulation erlaubt und
der vor extremer Hitze, Kälte oder Vibration und vor
elektromagnetischen Störquellen geschützt ist.
Stellen Sie den Transceiver niemals in folgenden Bereichen auf:
• Bei Temperaturen unter –10 °C (+14 °F) oder über
+60 °C (+140 °F).
• An einem instabilen Ort, der geneigt ist oder vibriert.
• In direktem Sonnenlicht.
• Bei hoher Luftfeuchtigkeit und Temperatur.
• In staubiger Umgebung.
• In lauter Umgebung.

Verwenden der Tischaufsteller

Der Transceiver hat einen Ständer für Tischverwendung.
Ständer
HINWEIS: Beim Tragen den Transceiver NICHT am
Aufsteller, den Reglern und Schaltern festhalten.
Dadurch können diese Teile beschädigt werden.
Anschließen einer externen Gleichstromversorgung
Überzeugen Sie sich davon, dass der Transceiver
ausgeschaltet ist, bevor Sie das Gleichstrom-
Versorgungskabel anschließen.
PS-126
Netzkabel
Nicht-Icom-Gleichstromversorgung
13,8 V Gleichstrom/18 A
oder mehr
INSTALLATION UND ANSCHLÜSSE
PS-126
Gleichstrom-
Versorgungskabel
Mitgeliefertes
Gleichstrom-
Versorgungskabel
Schwarz
+ _
Sicherungen Rot
Wärmeableitung
• Stellen Sie den Transceiver NICHT an einer Wand
auf und legen Sie keine Gegenstände auf den
Transceiver. Dadurch kann der Luftstrom blockiert
und Überhitzung des Transceivers bewirkt werden.
• Stellen Sie den Transceiver NIEMALS an einem Ort ohne
ausreichende Lüftung auf. Die Wärmeableitung kann beeinträchtigt
werden, und der Transceiver kann beschädigt werden.
• Berühren Sie den Transceiver NICHT, nachdem Sie
längere Zeit ununterbrochen gesendet haben. Der
Transceiver kann heiß werden.

Erdung

Zur Vermeidung elektrischer
Schläge, Fernseh-Interferenzen
(TVI), Rundfunkinterferenzen (BCI)
und anderer Probleme erden Sie den
Transceiver mit der Erdungsklemme
[GND] auf der Rückseite.
Für optimale Ergebnisse verbinden
Sie einen dicken Draht oder ein
Leiterband mit einem langen
Erdungsstab. Halten Sie den Abstand
zwischen der [GND]-Klemme und der
Erde so kurz wie möglich.
RWARNUNG! NIEMALS die [GND]-Klemmen an
eine Gas- oder Stromleitung anschließen, da solch
eine Verbindung zu Explosionen oder elektrischen
Schlägen führen kann.
L Wir empfehlen die Verwendung des optionalen Netzteils
PS-126 von Icom
(Gleichstrom 13,8 V/25 A), wenn es verfügbar ist.
L Wenn Sie ein nicht von Icom stammendes Gleichstrom-
Versorgungskabel anschließen, benötigt der Transceiver:
• Gleichstrom 13,8 V (Kapazität: Mindestens 18 Ampere)
• Eine Stromversorgung mit einer Überstromschutzleitung
und niedriger Spannungsfluktuation oder Welligkeit.
Sperrklinke Drücken Sie beim Trennen
fest auf die Sperrklinke und
ziehen dann den Stecker
aus der Buchse.
