12

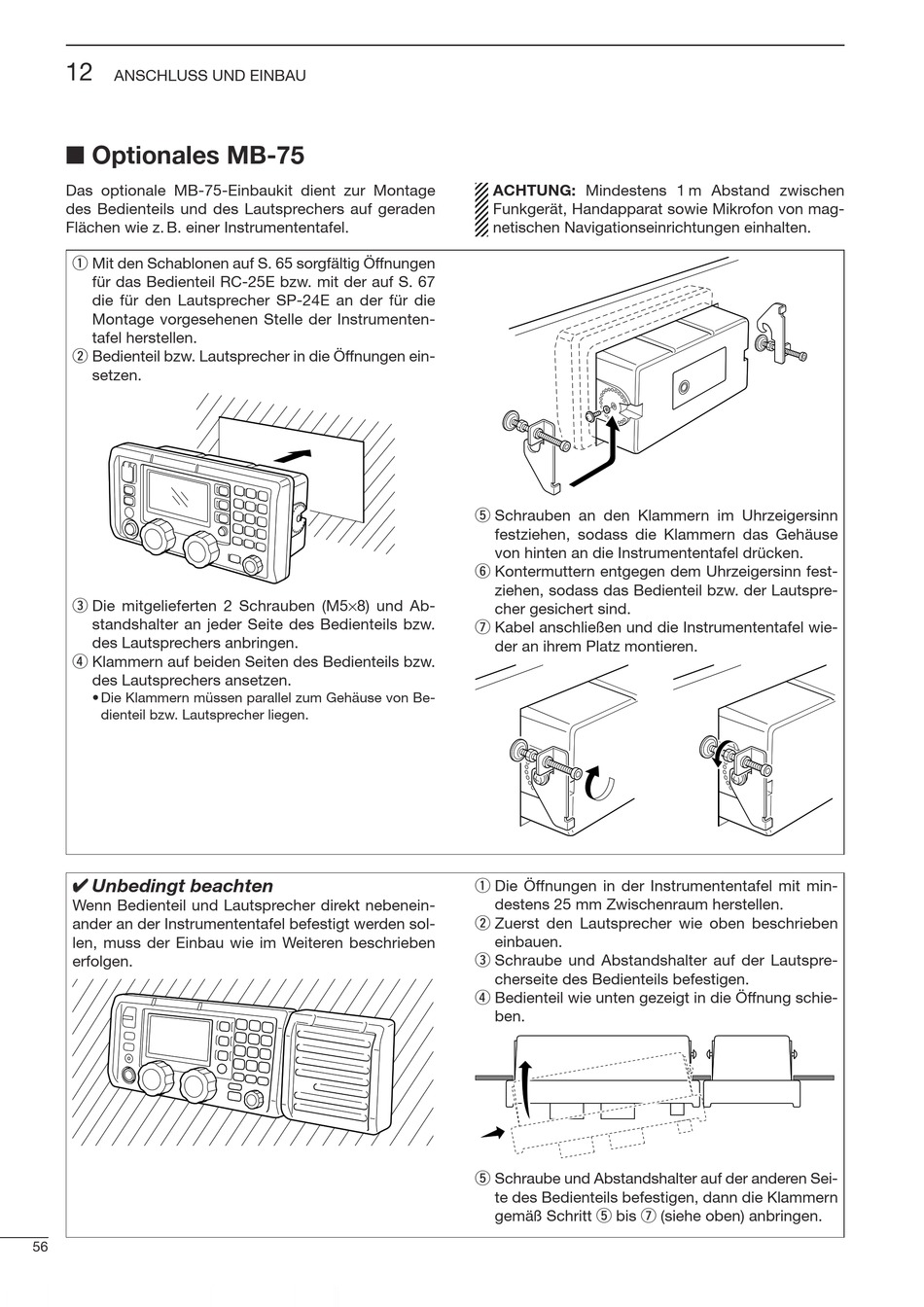

ANSCHLUSS UND EINBAU
■ Optionales MB-75
Das optionale MB-75-Einbaukit dient zur Montage
des Bedienteils und des Lautsprechers auf geraden
Flächen wie z. B. einer Instrumententafel.
q Mit den Schablonen auf S. 65 sorgfältig Öffnungen
für das Bedienteil RC-25E bzw. mit der auf S. 67
die für den Lautsprecher SP-24E an der für die
Montage vorgesehenen Stelle der Instrumenten-
tafel herstellen.
w Bedienteil bzw. Lautsprecher in die Öffnungen ein-
setzen.
e Die mitgelieferten 2 Schrauben (M5×8) und Ab-
standshalter an jeder Seite des Bedienteils bzw.
des Lautsprechers anbringen.
r Klammern auf beiden Seiten des Bedienteils bzw.
des Lautsprechers ansetzen.
• Die Klammern müssen parallel zum Gehäuse von Be-
dienteil bzw. Lautsprecher liegen.
✔ ✔ Unbedingt beachten
Wenn Bedienteil und Lautsprecher direkt nebenein-
ander an der Instrumententafel befestigt werden sol-
len, muss der Einbau wie im Weiteren beschrieben
erfolgen.
56
ACHTUNG: Mindestens 1 m Abstand zwischen
Funkgerät, Handapparat sowie Mikrofon von mag-
netischen Navigationseinrichtungen einhalten.
t Schrauben an den Klammern im Uhrzeigersinn
festziehen, sodass die Klammern das Gehäuse
von hinten an die Instrumententafel drücken.
y Kontermuttern entgegen dem Uhrzeigersinn fest-
ziehen, sodass das Bedienteil bzw. der Lautspre-
cher gesichert sind.
u Kabel anschließen und die Instrumententafel wie-
der an ihrem Platz montieren.
q Die Öffnungen in der Instrumententafel mit min-
destens 25 mm Zwischenraum herstellen.
w Zuerst den Lautsprecher wie oben beschrieben
einbauen.
e Schraube und Abstandshalter auf der Lautspre-
cherseite des Bedienteils befestigen.
r Bedienteil wie unten gezeigt in die Öffnung schie-
ben.
t Schraube und Abstandshalter auf der anderen Sei-
te des Bedienteils befestigen, dann die Klammern
gemäß Schritt t bis u (siehe oben) anbringen.
