12
ANSCHLUSS UND EINBAU

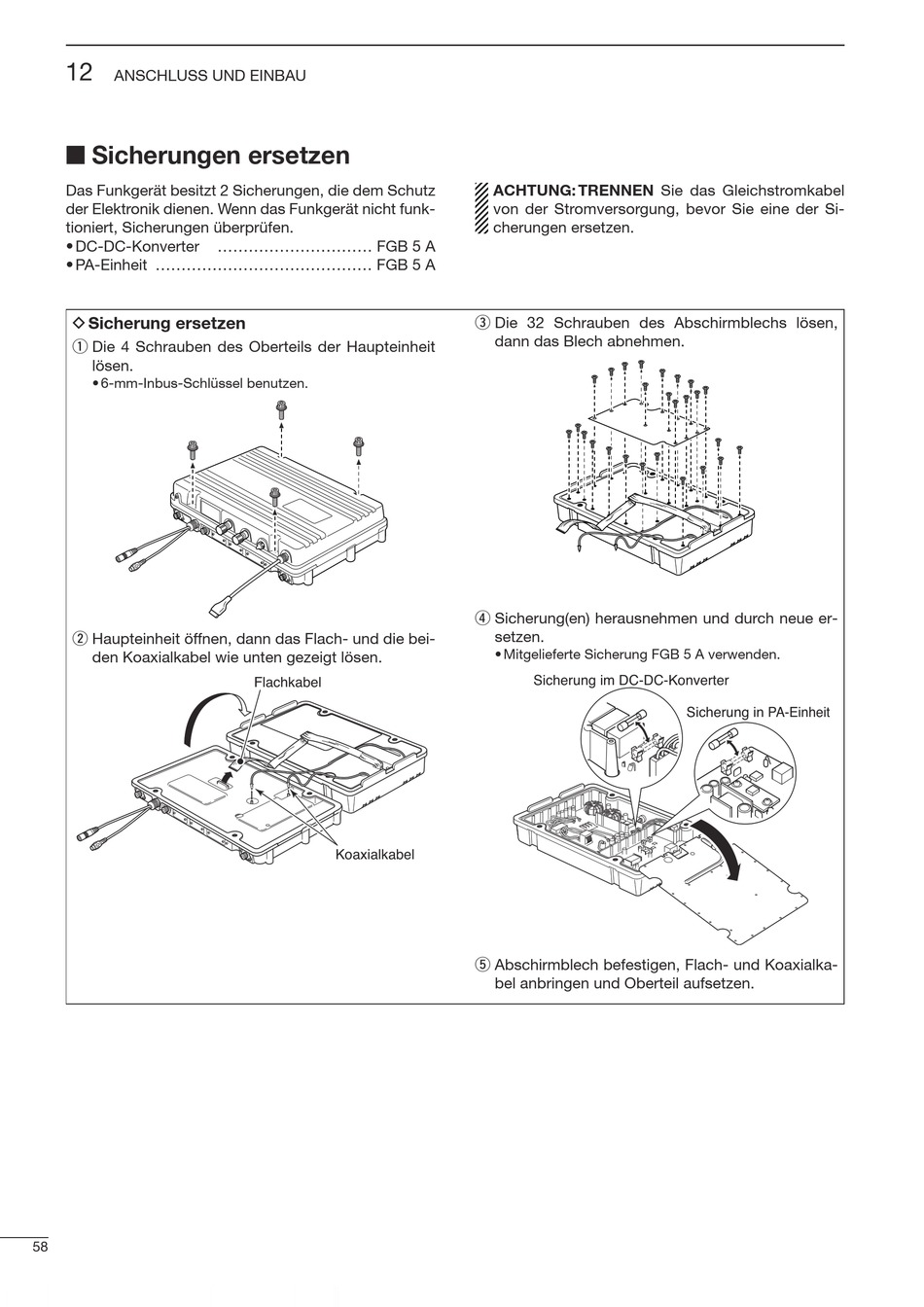

■ ■ Sicherungen ersetzen
Das Funkgerät besitzt 2 Sicherungen, die dem Schutz
der Elektronik dienen. Wenn das Funkgerät nicht funk-
tioniert, Sicherungen überprüfen.
• DC-DC-Konverter
• PA-Einheit .......................................... FGB 5 A
D Sicherung ersetzen
q Die 4 Schrauben des Oberteils der Haupteinheit
lösen.
• 6-mm-Inbus-Schlüssel benutzen.
w Haupteinheit öffnen, dann das Flach- und die bei-
den Koaxialkabel wie unten gezeigt lösen.
58
.............................. FGB 5 A
Flachkabel
Koaxialkabel
ACHTUNG: TRENNEN Sie das Gleichstromkabel
von der Stromversorgung, bevor Sie eine der Si-
cherungen ersetzen.
e Die 32 Schrauben des Abschirmblechs lösen,
dann das Blech abnehmen.
r Sicherung(en) herausnehmen und durch neue er-
setzen.
• Mitgelieferte Sicherung FGB 5 A verwenden.
Sicherung im DC-DC-Konverter
t Abschirmblech befestigen, Flach- und Koaxialka-
bel anbringen und Oberteil aufsetzen.
Sicherung in PA-Einheit
